Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с, 62223-15

Назначение

Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с (далее - весы) предназначены для измерения нагрузок на оси транспортных средств (далее - ТС) и полной массы ТС в низкоскоростном динамическом и статическом режимах при последовательном взвешивании осей ТС на стационарных пунктах весового контроля.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных весоизмерительных датчиков, возникающей под действием нагрузки на грузоприемное устройство, в аналоговый электрический сигнал, изменяющийся пропорционально нагрузке. Далее аналоговый сигнал преобразуется в устройстве обработки данных (контроллере) и измерительная информация поступает на персональный компьютер (далее - ПК). На основании этой информации программное обеспечение (далее - ПО) весов определяет значения осевых нагрузок для каждой оси, а также вычисляет значение полной массы взвешиваемых ТС. Результаты измерений и вспомогательная информация выводятся на экран монитора и сохраняются в памяти ПК, ПО которого позволяет формировать базу данных, распечатывать протоколы взвешивания и отображать информацию о текущем состоянии оборудования весов и его функционировании.

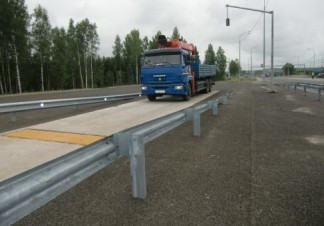

Весы состоят из грузоприемного устройства (далее - ГПУ) с подъездными путями, блока питания, контроллера, ПК и линий связи. ГПУ размещается на специально подготовленной весовой площадке, оборудованной подъездными путями по 17,5 м с каждой стороны. ГПУ состоит из рамы, грузоприемной платформы, четырех тензорезисторных датчиков растяжения T95 LA с узлами встройки класса точности C3 по OIML R 60 производства компании «Avery Weigh-Tronix Ltd», Великобритания.

Датчики имеют соединение с блоком питания и контроллером через соединительную коробку. Весы имеют комплект нагревательных элементов для подогрева датчиков при отрицательных температурах.

Avery VVeighTroPu

Typo: SUPAWEIGH 50Э0с

CC

COMPLIES

WTTH

20C656CC

Seris No .............

Maximum tons* speed: 15 krrvh 4 V««* = b krrVTi V«, - 1 knVb

Awur»cy da5a total mass of the veftic e 1 Accu-acy cJati ак№ (axleg'o,p) load 9 Max ■ 201 Min = 500 kg of • 10кз

Electrc newer б jppty vcrtage:    24 V

Рисунок 2 - Маркировочная табличка весов SUPAWEIGH 5000с

Весы могут быть дополнительно укомплектованы:

-    двухсекционным светофором;

-    камерой распознавания номерного знака;

-    камерой общего вида;

-    информационным табло, отображающим измеренное текущее значение осевой нагрузки ТС;

-    диспетчерской пункта весового контроля.

Программное обеспечение

ПО весов функционально состоит из метрологически значимой и незначимой частей. Метрологически значимая часть осуществляет сбор, обработку, хранение и передачу измерительной информации, а также формирует управляющие сигналы для метрологически незначимой части, которая осуществляет взаимодействие с сервисными устройствами.

ПО устанавливается на промышленный компьютер с операционной системой (далее ОС) Microsoft Windows Server 2003 SP2/Server 2008/Server 2008 R2/Vista SP1/ XP SP3. Элементы ОС: Microsoft.NET Framework 4.0. При включении компьютера запускается ПО, версия ПО отображается автоматически. Установка и техническое обслуживание ПО осуществляется фирмой-изготовителем.

Таблица 1

Для защиты от несанкционированного доступа к узлам настройки и частям весов, включая программное обеспечение, влияющим на метрологические характеристики, установлен ограниченный доступ, осуществляемый только в сервисном режиме, вход в который защищен административным паролем, а также опломбированием устройства обработки данных (контроллера).

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2

* N- количество осей автотранспортного средства

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации в левый верхний угол.

Комплектность

Весы автоматические для взвешивания транспортных средств в движении

и измерения нагрузок на оси SUPAWEIGH 5000с, шт............................

1

1

1

Руководство по эксплуатации, экз....................................................

Методика поверки РТ-МП-1945-444-2015, шт.....................................

Поверка

осуществляется по документу РТ-МП-1945-444-2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 июля 2015 г.

Основное поверочное оборудование:

-    гири, соответствующие классу точности М1 ГОСТ OIML R 111-1-2009;

-    двухосное эталонное ТС на рессорной подвеске;

-    многоосные контрольные ТС: (тягач с прицепом, трейлер)

Сведения о методах измерений

Метод измерений изложен в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к весам автоматическим для взвешивания транспортных средств в движении и измерения нагрузок на оси SUPAWEIGH 5000с

1.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

2.    Техническая документация изготовителя.
