| Номер в госреестре | 62234-15 |
| Наименование СИ | Регистраторы данных портативные |
| Обозначение типа СИ | HMG 3010 |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.11.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы данных портативные HMG 3010 (далее по тексту - регистраторы) предназначены для измерения значений силы и напряжения постоянного тока, а также частоты с выходов первичных измерительных преобразователей параметров расхода, давления, температуры и скорости, а также для регистрации, хранения и индикации измеренных значений.
Принцип действия регистраторов основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их во встроенный микропроцессор. Микропроцессор рассчитывает текущее значение измеряемой величины и выводит его на дисплей.
Регистратор предназначен для работы с первичными измерительными преобразователями с унифицированными выходными сигналами. При подключении датчиков производства «HYDAC ELECTRONIC GMBH», Германия данные о типе датчика, диапазоне измерений, единице измерения и текущем измеренном значении передаются в регистратор автоматически без каких-либо ручных настроек.
Регистратор представляет собой устройство, выполненное в едином пластмассовом корпусе, с 5-элементным навигационным манипулятором на мембранной клавиатуре и с 3,5-дюймовым цветным графическим дисплеем, на котором отображаются числовые значения измеряемых величин и графики измерений. Регистратор оснащен разъемами для подключения датчиков, а также разъемами электропитания и интерфейса связи RS 232. Для подключения регистратора к компьютеру используется USB-порт.

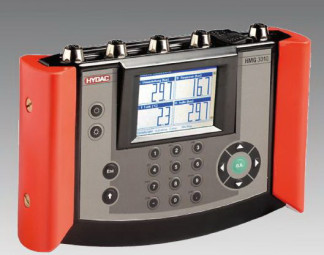

Внешний вид регистраторов данных портативных HMG 3010 представлен на рисунке 1.
Количество подключаемых датчиков к регистратору - до десяти (четыре двухканальных входа для восьми датчиков с выходным аналоговым сигналом по току или напряжению - A, B, C, D, E, F, G, Ни один двухканальный вход для двух датчиков с цифровым сигналом - I, J). С помощью Y-адаптера количество подключаемых датчиков может быть увеличено.
Регистратор имеет внутреннюю память объемом 128 Мб для хранения измеренных значений.
Программное обеспечение регистраторов состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память регистраторов в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики регистраторов, указанные в таблице 1, нормированы с учетом ВПО.
Внешнее программное обеспечение HMGWIN им CMWIN предназначено для взаимодействия регистратора с компьютером, а также для анализа и оценки измеренных данных.
Внешнее программное обеспечение не оказывает влияния на метрологические характеристики регистраторов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| Идентиф икационное наименование ПО | HMG3000 | HMGWIN | CMWIN |
| Номер версии | Не ниже | Не ниже | Не ниже |
| (идентификационный номер ПО) | V03_R10 | V03_R36 | V03_R38 |
| Цифровой идентификатор ПО | Не | Не | Не |
| используется | используется | используется | |
| Другие идентификационные | Не | Не | Не |
| данные (если имеются) | используется | используется | используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические и технические характеристики регистратора данных HMG3010
| Наименование измеряемой величины | Диапазон измерений | Пределы основной допускаемой приведенной погрешности измерения, % |
| Изме | рительный канал A,B,E,F,G | |
| Сила постоянного тока, мА | от 0 до 20 | ± 0,1 |
| от 4 до 20 | ± 0,1 | |
| Наименование измеряемой величины | Диапазон измерений | Пределы основной допускаемой приведенной погрешности измерения, % |
| Изме | рительный канал A,B,E,F,G | |
| Напряжение постоянного тока, В | от 0 до 4,5 | ± 0,1 |
| от 0 до 5 | ± 0,2 | |
| от 0 до 10 | ± 0,1 | |
| от 0,5 до 4,5 | ± 0,1 | |
| от 0,5 до 5,5 | ± 0,2 | |
| от 1 до 5 | ± 0,2 | |
| от 1 до 6 | ± 0,2 | |
| Измерительный канал C,D | ||
| Сила постоянного тока, мА | от 0 до 20 | ± 0,1 |
| от 4 до 20 | ± 0,1 | |
| Напряжение постоянного тока, В | от 0 до 4,5 | ± 0,1 |
| от 0 до 5 | ± 1,0 | |
| от 0 до 10 | ± 0,5 | |
| от 0 до 50 | ± 0,1 | |
| от 0,5 до 4,5 | ± 0,1 | |
| от 0,5 до 5,5 | ± 1,0 | |
| от 1 до 5 | ± 1,0 | |
| от 1 до 6 | ± 1,0 | |
| И | змерительный канал H | |
| Сила постоянного тока, мА | от 0 до 20 | ± 0,1 |
| от 4 до 20 | ± 0,1 | |
| Напряжение постоянного тока, В | от 0 до 4,5 | ± 0,1 |
| от 0 до 5 | ± 0,2 | |
| от 0 до 10 | ± 0,1 | |
| от 0,5 до 4,5 | ± 0,1 | |
| от 0,5 до 5,5 | ± 0,2 | |
| от 1 до 5 | ± 0,2 | |
| от 1 до 6 | ± 0,2 | |
| от минус 10 до плюс 10 | ± 0,5 | |
| Измерительный канал I, J | ||
| Частота, Гц | от 1 до 30000 Гц | ± 0,1 |
Напряжение питания постоянного тока, В от 12 до 30
Габаритные размеры, мм, не более 244 х 173 х 58
Масса, кг, не более 1,1 Рабочие условия эксплуатации:
- температура окружающей среды, °С от 0 до 50
- относительная влажность воздуха, % от 0 до 70
наносится на титульный лист технической документации типографским способом, а также на корпус регистратора в виде наклейки.
Регистратор данных портативный HMG 3010 Источник питания 90 ... 230 В
1 шт. 1 шт.
1 экз. 1 шт. 1 экз. 1 экз. 1 экз.
CD-ROM с USB-драйвером и программным обеспечением HMGWIN и CMWIN Соединительный кабель USB Руководство по эксплуатации Методика поверки Паспорт
осуществляется по документу МП 62234-15 «Регистраторы данных портативные HMG 3010. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2015 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002 I + 0,002 А); диапазон воспроизведения напряжения от минус 20 В до 20 В, ± (0,0001 U + 0,002 В);
- калибратор многофункциональный 3010 (ГР № 34284-07), диапазон воспроизведения напряжения от 1 до 202 В, ± (1210-6иуст + 240 мкВ);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (ГР № 45344-10), диапазон частот от 0,01 до 200 кГц, пределы допускаемой абсолютной погрешности установки частоты ± (25 10-6F + 0,004 Гц).
приведены в соответствующем разделе руководства по эксплуатации на регистратор данных портативный HMG 3010.
Нормативные и технические документы, устанавливающие требования к регистраторам данных портативным HMG 3010
1. Техническая документация «HYDAC ELECTRONIC GMBH», Г ермания.
