| Номер в госреестре | 62235-15 |
| Наименование СИ | Регистраторы данных портативные |
| Обозначение типа СИ | HMG 500, HMG 510 |
| Изготовитель | "HYDAC ELECTRONIC GMBH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 16.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы данных портативные HMG 500, HMG 510 (далее по тексту - регистраторы) предназначены для измерения значений силы и напряжения постоянного тока с выходов первичных измерительных преобразователей параметров расхода, давления, температуры и влажности, а также для регистрации, хранения и индикации измеренных значений.
Принцип действия регистраторов основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их во встроенный микропроцессор. Микропроцессор рассчитывает текущее значение измеряемой величины и выводит его на дисплей. Регистратор предназначен для работы с первичными измерительными преобразователями с унифицированными выходными сигналами производства «HYDAC ELECTRONIC GMBH», Г ермания, при подключении которых данные
о типе датчика, диапазоне измерений, единице измерения и текущем измеренном значении передаются в регистратор автоматически без каких-либо ручных настроек.
Регистратор представляет собой устройство, выполненное в едином пластмассовом корпусе, оснащенное кнопками управления и жидкокристаллическим дисплеем, на котором отображаются результаты измерений и уровень заряда батареи. Регистратор имеет разъемы для подключения датчиков, а также разъемы для сетевого адаптера и мини-USB порта.
Количество подключаемых датчиков к регистратору - от одного до двух.
Регистраторы имеют внутреннюю память, позволяющую хранить измеренные значения.
Регистратор HMG 510 комплектуется USB-кабелем и программным обеспечением для передачи измеренных данных в ПК и предусматривает возможность подключения SMART датчиков.

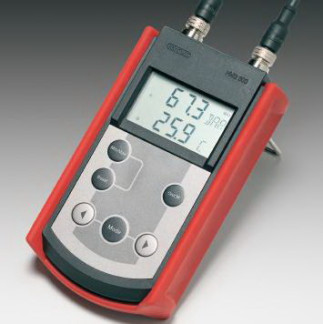

Внешний вид регистраторов данных портативных HMG 500, HMG 510 представлен на рисунке 1.
Программное обеспечение регистраторов HMG 500 состоит из встроенного программного обеспечения (ВПО).
Программное обеспечение регистраторов HMG 510 состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память регистраторов в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики регистраторов, указанные в таблице 1, нормированы с учетом ВПО.
Внешнее программное обеспечение HMGWIN им CMWIN предназначено для взаимодействия регистратора с компьютером, а также для анализа и оценки измеренных данных.
Внешнее программное обеспечение не оказывает влияния на метрологические характеристики регистраторов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | Значение | Значение |
| Идентиф икационное наименование ПО | HMG500/510 | HMGWIN | CMWIN |
| Номер версии | Не ниже | Не ниже | Не ниже |
| (идентификационный номер ПО) | V02 R15 | V03 R36 | V03 R38 |
| Цифровой идентификатор ПО | Не | Не | Не |
| используется | используется | используется | |
| Другие идентификационные | Не | Не | Не |
| данные (если имеются) | используется | используется | используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические и технические характеристики регистратора данных HMG500,
HMG510
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Пределы основной допускаемой приведенной погрешности измерения силы постоянного тока, % | ± 0,1 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 5 от 1 до 6 от 0 до 10 |
| Пределы основной допускаемой приведенной погрешности измерения напряжения постоянного тока, % | ± 0,1 |
| Г абаритные размеры, мм, не более | 177 х 102 х 38 |
| Масса, кг, не более | 0,41 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 5 до 60 от 0 до 70 |
Питание регистраторов данных портативных HMG500, HMG510 осуществляется от аккумуляторной батареи 9 В (опционально регистраторы могут комплектоваться блоком питания 220-230 В).
наносится на титульный лист технической документации типографским способом, а также на корпус регистратора в виде наклейки.
Регистратор данных портативный HMG 500 или HMG 510
| (в соответствии с заказом) | 1 | шт. |
| Аккумуляторная батарея 9 В | 1 | шт. |
| Пластиковый чемодан для хранения и переноски | 1 | шт. |
| Кабель ZBE 30-02 длиной 2 м для подключения датчиков | 2 | шт. |
| Адаптер для подключения типа Minimess (только для HMG 500) | 2 | шт. |
| Датчик давления HDA 478-H-0600-000 (только для HMG 500) | 2 | шт. |
| USB-кабель для подключения к ПК (только для HMG 510) | 1 | шт. |
| Переходник ZBE 26 (только HMG 510) | 1 | шт. |
| Переходник ZBE 41 (только HMG 510) | 1 | шт. |
| Программное обеспечение HMGWin 3000 на CD-диске или на USB флэш- | ||
| накопителе (только HMG 510) | 1 | шт. |
| Программное обеспечение CMWin на CD-диске или на USB флэш-накопителе | ||
| (только HMG 510) | 1 | шт. |
| Руководство по эксплуатации | 1 | экз. |
| Методика поверки | 1 | экз. |
| Паспорт | 1 | экз. |
осуществляется по документу МП 62235-15 «Регистраторы данных портативные HMG 500, HMG 510. Методика поверки», утвержденному ФГУП «ВНИИМС» в августе 2015 г.
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 мА до 24 мА, ± (0,0002 I + 0,002 А); диапазон воспроизведения напряжения от минус 20 В до 20 В, ± (0,0001 U + 0,002 В).
приведены в соответствующем разделе инструкции по применению на регистратор данных портативный HMG 500, HMG 510.
Нормативные и технические документы, устанавливающие требования к регистраторам данных портативным HMG 500, HMG 510
1. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
