Газоанализаторы стационарные одноканальные MIDAS, 62238-15

62238-15
Г азоанализаторы стационарные одноканальные MIDAS предназначены для непрерывного автоматического измерения содержания объемной доли следующих газов: O3, O2, NO, NO2, NH3, SiH4, HF, HCN, HCl, H2S, H2, CO, CO2, F2, Cl2, Br2, SO2, CgH2oO4Si, SF6, NF3 и до-взрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 62238-15
Наименование СИ Газоанализаторы стационарные одноканальные
Обозначение типа СИ MIDAS
Изготовитель "Honeywell Analytics Ltd.", Великобритания
Год регистрации 2015
Срок свидетельства 01.04.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы стационарные одноканальные MIDAS предназначены для непрерывного автоматического измерения содержания объемной доли следующих газов: O3, O2, NO, NO2, NH3, SiH4, HF, HCN, HCl, H2S, H2, CO, CO2, F2, Cl2, Br2, SO2, CgH2oO4Si, SF6, NF3 и до-взрывоопасных концентраций горючих газов в воздухе рабочей зоны.

Описание

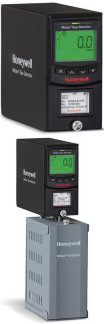

Газоанализаторы стационарные одноканальные MIDAS (далее - газоанализаторы) представляют из себя автоматические приборы непрерывного действия, состоящие из электронного блока и заменяемых сенсоров, размещенных в одном корпусе.

Принцип действия газоанализаторов основан на следующих физико-химических методах анализа: электрохимический (токсичные газы, кислород, углекислый газ и водород), термокаталитический (горючие газы).

Газоанализаторы дополнительно могут быть оснащены модулем пиролиза для обнаружения фторидов. Образец подается на газоанализатор через модуль пиролиза, который превращает соединения фтора, содержащиеся в исследуемом образце, во фтороводород с использованием процесса пиролиза. После этого содержание объемной доли фтороводорода может быть измерено газоанализатором и пересчитано в содержание объемной доли исходного фторида.

На жидкокристаллическом дисплее газоанализаторов отображаются результаты измерений, расход газа, уровень срабатывания сигнализации. Кроме того газоанализаторы имеют три светодиодных индикатора, позволяющие оценить статус системы. Газоанализаторы подают предупреждающий сигнал при концентрации газа, превышающей установленные значения, сохраняют и передают данные о срабатывании сигнализации, отчеты об ошибках.

Газоанализаторы возможно использовать в качестве индикатора для определения наличия GeH4, ClO2, POCI3, H2Se, HBr, H2SiCh, WF6, Si2Hs, BF3, BCI3, C4F6, C^F^CsFg, CH3F, SF4, CIF3, B2H6.

Газоанализаторы имеют аналоговый выход o - 22 мА, цифровые выходы по протоколам Modbus и Ethernet, три встроенных реле.

Программное обеспечение

Идентификационные данные программного обеспечения газоанализаторов портативных MIDAS приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

midasBlack.bin

Номер версии (идентификационный номер ПО)

2.13b1

Цифровой идентификатор ПО

E206A05D

Другие идентификационные данные (если имеются)

отсутствуют

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014: высокий.

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Основные метрологические характеристики детекторов приведены в таблице 3.

Таблица 3

Определяемый

компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной, %

относительной, %

Бром

(ВГ2)

от 0 до 0,4 млн-1

от 0 до 0,2 млн-1 св. 0,2 до 0,4 млн-1

± 20

± 20

Хлор

(Cl2)

от 0 до 2 млн-1

от 0 до 0,3 млн-1 св. 0,3 до 2 млн-1

± 25

± 25

Фтор (F2) 1)

от 0 до 4 млн-1

от 0 до 4 млн-1

± 20

Углекислый газ (CO2)

от 0 до 2 %

от 0 до 1 % св. 1 до 2 %

± 15

± 15

Угарный газ (CO)

от 0 до 100 млн-1

от 0 до 20 млн-1 св. 20 до 100 млн-1

± 15

± 15

Водород

(H2)

от 0 до 1000 млн-1

от 0 до 1000 млн-1

± 10

-

Г орючие газы (по водороду)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

± 5

-

Г орючие газы (по метану)

от 0 до 100 % НКПР

от 0 до 50 % НКПР

± 5

-

Сероводород (H2S) 1)

от 0 до 100 млн-1

от 0 до 20 млн-1 св. 20 до 100 млн-1

± 10

± 10

Сероводород

(H2S)

от 0 до 40 млн-1

от 0 до 7 млн-1 св. 7 до 40 млн-1

± 20

± 20

Хлористый водород (HCl)

от 0 до 8 млн-1

от 0 до 3 млн-1 св. 3 до 8 млн-1

± 20

± 20

Цианистый водород (HCN) 1)

от 0 до 20 млн-1

от 0 до 10 млн-1 св. 10 до 20 млн-1

± 20

± 20

Фтористый водород (HF) 1)

от 0 до 12 млн-1

от 0 до 12 млн-1

± 15

-

от 0 до 2 млн-1

от 0 до 2 млн-1

± 20

-

Силан

(SiH4)

от 0 до 20 млн-1

от 0 до 4 млн-1 св. 4 до 20 млн-1

± 20

± 20

от 0 до 2 млн-1

от 0 до 2 млн-1

± 20

-

Аммиак

(NH3)

от 0 до 100 млн-1

от 0 до 30 млн-1 св. 30 до 100 млн-1

±15

± 15

Двуокись азота (NO2)

от 0 до 12 млн-1

от 0 до 1 млн-св. 1 до 12 млн-1

± 20

± 20

Окись азота (NO) 1)

от 0 до 100 млн-1

от 0 до 5 млн-1 св. 5 до 100 млн-1

± 20

± 20

Озон (O3) 11

от 0 до 0,7 млн-1

от 0 до 0,3 млн-1

± 20

-

Определяемый

компонент

Диапазон показаний, об. доля (НКПР)

Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР)

Пределы допускаемых значений основной погрешности, %.

приведенной, %

относительной, %

Озон

(O3)

от 0 до 0,4 млн-1

от 0 до 0,3 млн-1

± 20

-

Двуокись серы (SO2)

от 0 - 8 млн-1

от 0 до 3 млн-1 св. 3 до 8 млн-1

± 20

± 20

Тетраэтил -ортосиликат TEOS (CgH^Si)

от 0 до 40 млн-1

от 0 до 10 млн-1

± 20

-

Кислород

O2

от 0 до 25 %

от 0 до 5 % св. 5 до 25 %

± 5

± 5

Сера гексафторид

(SF6) 2)

от 0 до 8000 млн-1

от 0 до 800 млн-1 св. 800 до 8000 млн-1

± 10

± 10

Азот трифторид (NF3) 2)

от 0 до 40 млн-1

от 0 до 40 млн-1

± 20

-

Примечания:

1)    Используется для измерения объемной доли определяемого компонента при аварийной ситуации.

2)    С установленным модулем пиролиза.

Время установления показаний T0 9, с, менее

’    3

(при скорости потока газа не менее 0,5 дм /мин)

-    для термокаталитических сенсоров    10

-    для электрохимических сенсоров    30

Основные технические характеристики газоанализаторов приведены Таблица 4

в таблице 4.

Масса, г

- газоанализатор

800

- модуль пиролиза

410

Электропитание, В

- номинальное

24

- при использовании питания через Ethernet (PoE)

36-57 (номинальное 48)

Потребляемая мощность, Вт, не более

- газоанализатор

5

- газоанализатор с установленным модулем пиролиза

12,95

Г абаритные размеры, мм

- газоанализатор

120х63х145

- модуль пиролиза

70х63х80

Срок службы прибора, лет

10

Срок службы сенсоров, месяцев

- термокаталитических

60

- остальных

24

Условия эксплуатации:

0/"ч

- температура окружающей среды, C

от 0 до 40

0/~'

- температура хранения, C

от 5 до 25

- атмосферное давление, кПа

от 90 до 110

- относительная влажность воздуха, % термокаталитический сенсор

H2

Br2, CO, H2S, HCN, NO2, NO, O2, SO2, TEOS, NH3 CO2

Cl2, F2, HCl, HF, O3, фториды

от 20 до 90 от 10 до 95 от 15 до 90 от 15 до 95 от 20 до 75 (без конденсации влаги)

Знак утверждения типа

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор.

Руководство по эксплуатации.

Методика поверки.

Дополнительные принадлежности поставляются по заказу.

Поверка

осуществляется по документу МП 62238-15 "Инструкция. Газоанализаторы стационарные одноканальные MIDAS. Методика поверки", утвержденному ФГУП "ВНИИМС"

24 августа 2015 г. и входящим в комплект поставки.

Основные средства поверки:

-    государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10257-2013 (CH4 - воздух), 10325-2013 (H2 - воздух), 10259-2013 (H2 - азот), 10241-2013 (CO2 - азот), 10376-2013 (HCN - азот), 10240-2013 (CO - азот), 10328-2013 (H2S - азот), 10342-2013 (SO2 - азот), 10326-2013 (NH3 - азот), 10253-2013 (O2 - азот), 10331-2013 (NO2 - азот), 10323-2013 (NO - азот), 10372-2013 (CI2 - азот), 10371-2013 (HCl - азот); 10375-2013 (HF - азот), 10347-2013 (SF6 - азот), 10546-2014 (F2 - азот, SiH4 - азот, NF3 - азот);

-    рабочие эталоны 1-го разряда - генераторы газовых смесей ГГС по ШДЕК.418313.900 ТУ;

-    генератор озона ГС-024 по ТУ 25-7407.040-90;

-    источники микропотока (бром) по ИБЯЛ.418319.013 ТУ, (TEOS) по ШДЕК 418319.008 ТУ.

Сведения о методах измерений

Руководство по эксплуатации газоанализаторов стационарных одноканальных MIDAS.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным одноканальным MIDAS

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Техническая документация фирмы-изготовителя "Honeywell Analytics Ltd", Великобритания.
