Анализаторы кислорода WDG мод. WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ, 62244-15

Анализаторы кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ (далее - анализаторы) предназначены для измерений содержания кислорода в отходящих газах при сжигании различных видов топлива.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62244-15
Наименование СИ	Анализаторы кислорода
Обозначение типа СИ	WDG мод. WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ
Изготовитель	"AMETEK Process & Analytical Instruments Division", США
Год регистрации	2015
Срок свидетельства	16.11.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Анализаторы кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ представляют собой стационарные автоматические приборы с полевым блоком, к которому крепится зонд; внутри зонда расположена измерительная ячейка с нагревателем и термопарой. Полевой блок устанавливают на фланце на технологическом оборудовании, направив зонд непосредственно в газовый поток с температурой измеряемого газа до

800 °C.

Принцип действия анализаторов кислорода основан на электрохимическом определении кислорода, в качестве детекторов в анализаторах использованы сенсоры из оксида циркония с платиновыми электродами, принцип действия которых основан на уравнении Нернста. В измерительной ячейке возникает напряжение, пропорциональное концентрации кислорода в дымовых газах.

Функционирование анализатора кислорода WDG модели WDG-1200 Insitu обеспечивается посредством блока управления (контроллера) модели 1200, размещенного непосредственно на внешней части полевого блока. Блок управления регулирует температуру ячейки, формирует аналоговые и релейные выходные сигналы, выводит на локальный жидкокристаллический дисплей измеренные содержание кислорода и температуру. В варианте исполнения WDG-1210 Insitu блок управления модели 1200 размещают отдельно от полевого блока на расстоянии до 300 м.

Анализаторы кислорода WDG модели WDG INSITU оснащены блоком управления модели 2000, который размещают на расстоянии до 330 м от полевого блока. Блок управления модели 2000 отличается от модели 1200 наличием дополнительного изолированного аналогового выхода, интерфейса RS-485, функцией коррекции содержания кислорода в зависимости от давления пробы, наличием системы автоматической калибровки и средств самодиагностики.

Анализаторы кислорода WDG модели WDG INSITU / IQ оснащены блоком управления модели IQ, размещённом на внешней части полевого блока. Функционально блок управления IQ идентичен модели 2000. Для программирования режимов работы анализатора WDG INSITU / IQ используется подключаемый по месту портативный терминал IQ Link или стандартный HART коммуникатор.

Анализаторы кислорода WDG модели WDG INSITU / IQ и WDG INSITU могут быть выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 2ExpzIIT3.

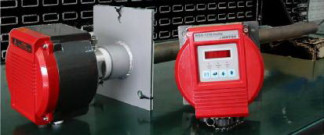

Рисунок 3 - Общий вид анализаторов модели Рисунок 4 - Общий вид анализаторов мо-WDG INSITU дели WDG INSITU / IQ

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Thermox WDG Insitu/IQ	Thermox WDG Insitu	WDG-1200 Genesis
Номер версии (идентификационный номер) ПО	не ниже V3.67	не ниже V3.67	не ниже V2.06
Цифровой идентификатор ПО	DFD593D80F2DFB730 BF52AB9AB558DC1	D29402CA8325809CD 71AA13BCEC8DC8F 22E03224FDC20BE6D B782EE73F051314	D29402CA8325809 CD71AA13BCEC8 DC8F
Другие идентификационные данные (если имеются)	Отсутствуют	Отсутствуют	Отсутствуют

Программное обеспечение анализаторов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита ПО в соответствие с Р 50.2.077-2014 года соответствует уровню "высокий".

Технические характеристики

Диапазон измерений кислорода и пределы допускаемых значений основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

Модель	Диапазоны показаний (минимальный/ максимальный)	Диапазон измерений объемной доли	Пределы допускаемых значений основной погрешности
Модель	Диапазоны показаний (минимальный/ максимальный)	Диапазон измерений объемной доли	относительной, %	абсолютной, %
WDG-1200 Insitu, WDG-1210 Insitu	от 0,1 до 1 % / от 0,1 до 25 %	от 0,1 до 1 % / от 0,1 до 3 %	-	± 0,1
		св. 3 до 20 %	± 3	-
		св. 20 до 25 %	± 1,5	-
WDG INSITU / IQ, WDG INSITU	от 0,1 до 25 % / от 0,1 до 100 %	от 0,1 до 1 % / от 0,1 до 3 %	-	± 0,1
		св. 3 до 20 %	± 3	-
		св. 20 до 70 %	± 1,5	-
		св. 70 до 100 %	-	± 0,4

Предел допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 100С в долях предела допускаемой основной погрешности, не более

0,3

250

225

150

153х152х172

153х152х112

160х160х90

289х280х108

152х153х130

344х313х211

167х265х320

289х292х194

133x483x320

Время установления показаний T0,9, с, не более Потребляемая мощность, Вт, не более:

WDG-1200 Insitu, WDG-1210 Insitu WDG INSITU WDG INSITU / IQ Г абаритные размеры, мм, не более

- полевой блок WDG-1200 Insitu

- полевой блок WDG-1210 Insitu

- полевой блок WDG INSITU

- полевой блок WDG INSITU / IQ

- блок управления WDG-1210 Insitu

- блок управления WDG INSITU:

панельный/настенный монтаж, исполнение NEMA 4 панельный монтаж настенный монтаж монтаж в стойку 19”

Масса анализаторов WDG INSITU , WDG INSITU / IQ (c длиной зонда, мм, не более 222 / 451 / 984 / 1899 / 2813), кг, не более 6,8 / 9,1 / 11,3 / 18,1 / 22,7

Масса блока управления WDG INSITU, кг, не более: панельный/настенный монтаж, исполнение NEMA 4 панельный монтаж настенный монтаж монтаж в стойку 19”

Масса анализатора WDG-1200 Insitu (с длиной зонда, мм, не более 457 / 914 / 1828 / 2743), кг, не более Масса анализатора WDG-1210 Insitu (с длиной зонда, мм, не более 457 / 914 / 1828 / 2743), кг, не более Масса блока управления WDG-1210 Insitu, кг, не более Условия эксплуатации:

»-» о/"ч

- температура окружающей среды, С

- относительная влажность, %

- напряжение питания, В

12.7

6.35

9.3 / 11,5 / 18,3 / 22,9

7.3 / 9,5 / 16,3 / 20,9

2.7

от минус 20 до плюс 60 от 20 до 80 (без конденсации влаги) от 108 до 132 или от 216 до 264

Знак утверждения типа

наносится на корпус анализаторов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Анализатор кислорода WDG Комплект ЗИП (опционально).

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 62244-15 "Инструкция. Анализаторы кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ. Методика поверки", утвержденному ФГУП "ВНИИМС" 07 сентября 2015 г. и входящему в комплект поставки.

Основные средства поверки:

- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10253-2013 (O2 - азот).

Сведения о методах измерений

руководство по эксплуатации на анализаторы кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ.

Нормативные и технические документы, устанавливающие требования к анализаторам кислорода WDG модели WDG-1200 Insitu, WDG-1210 Insitu, WDG INSITU, WDG INSITU / IQ.

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

Техническая документация фирмы-изготовителя "AMETEK Process & Analytical Instruments Division", США.
