Измерители параметров электробезопасности электроустановок MI 3394 (далее -измерители) предназначены для
Карточка СИ
Номер в госреестре 62253-15
Наименование СИ Измерители параметров электробезопасности электроустановок
Обозначение типа СИ MI 3394
Изготовитель "METREL d.o.o.", Словения
Год регистрации 2015
Срок свидетельства 14.09.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Измерители параметров электробезопасности электроустановок MI 3394 (далее -измерители) предназначены для

-    воспроизведения напряжения переменного и постоянного тока;

-    измерения тока утечки;

-    измерения электрического сопротивления;

-    измерения сопротивления изоляции;

-    измерения электрической мощности;

-    измерения напряжения переменного тока;

-    измерения силы переменного тока.

Описание

Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Приборы оснащены функцией установки текущей даты и времени.

Результаты измерений могут быть сохранены во встроенной памяти или переданы на внешний компьютер по интерфейсам связи RS-232, USB, Bluetooth, Ethernet.

Управление    измерителями

осуществляется при помощи клавиатуры и сенсорного    дисплея.    На

жидкокристаллическом    дисплее

отображаются    измеряемые    и

воспроизводимые параметры, а также режимы работы.

Основные узлы измерителей: микропроцессор, источник напряжения, источник тока, измеритель тока, преобразователь напряжения, устройство управления, модуль интерфейсов связи, цветной сенсорный ЖК-дисплей, источник питания.

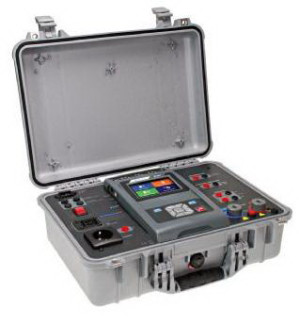

Конструктивно измерители выполнены в виде кейса. Органы управления, индикации, разъемы для питания и измерений размещены на верхней панели.

Для предотвращения несанкционированного доступа винты крепления корпуса измерителей пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

Не ниже 1.1.51.1.3735 - ANAA

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики измерителей в режиме воспроизведения напряжения переменного тока_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0 до 1999 В

1 В

± 0,03-Цв.

от 2000 до 5990 В

10 В

Примечание: Цв. - значение воспроизводимого напряжения переменного тока.

Таблица 3 - Метрологические характеристики измерителей в режиме измерения силы переменного тока утечки_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0,0 до 99,9 мА

0,1 мА

± (0,03Тизм. + 3 е.м.р.)

Примечание: 1изм. - измеренное значение силы переменного тока утечки.

е.м.р. - единица младшего разряда.

Таблица 4 - Метрологические характеристики измерителей в режиме воспроизведения напряжения постоянного тока_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0 до 1999 В

1 В

± 0,03-Ш.

от 2000 до 6990 В

10 В

Примечание: Цв. - значение воспроизводимого напряжения постоянного тока.

Таблица 5 - Метрологические характеристики измерителей в режиме измерения силы постоянного тока утечки_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0,00 до 9,99 мА

0,01 мА

± (0,05Тизм. + 3 е.м.р.)

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

от 0,00 до 19,99 Ом

0,01 Ом

± (0,02-К.изм. + 2 е.м.р.)

от 20,0 до 99,9 Ом

0,1 Ом

± 0,03 •Яизм.

от 100,0 до 199,9 Ом

0,1 Ом

± 0,05-Яизм.

от 200 до 999 Ом

1 Ом

не нормируется

Примечание: Яизм. - измеренное значение электрического сопротивления. е.м.р - единица младшего разряда.

Сила измерительного тока: 0,2 А при Яизм.< 8 Ом;

4 А при Яизм .< 1 Ом;

10 А при Яизм .< 0,5 Ом;

25 А при Яизм .< 0,2 Ом;

Таблица 7 - Метрологические характеристики измерителей в режиме измерения сопротивления изоляции_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности

Испытательные напряжения 50/100 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,05-Яизм. + 2 е.м.р.)

от 20,0 до 99,9 МОм

0,1 МОм

± 0,2-Яизм.

Испытательные напряжения 250/500/1000 В постоянного тока

от 0,00 до 19,99 МОм

0,01 МОм

± (0,03-Яизм. + 2 е.м.р.)

от 20,0 до 199,9 МОм

0,1 МОм

± 0,05-Яизм.

Измерение испытательного напряжения постоянного тока на выходе

от 0 до 1200 В

1 В

± (0,03•Uизм. + 2 е.м.р.)

Примечание: Яизм. - измеренное значение сопротивления изоляции. Цизм. - измеренное значение напряжения. е.м.р - единица младшего разряда.

Таблица 8 - Метрологические характеристики измерителей при измерении силы переменного тока утечки_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

От 0,01 до 19,99 мА

0,01 мА

± (0,05-Тизм. + 3 е.м.р.)

Примечание: 1изм. - измеренное значение тока утечки.

е.м.р. - единица младшего разряда.

Таблица 9 - Метрологические характеристики измерителей при измерении полной мощности

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

От 0 до 999 В-А

1 В-А

± (0,05-8изм. + 5 е.м.р.)

от 1000 до 3700 В-А

10 В-А

± 0,05-8изм.

Примечание: Бизм. - измеренное значение мощности.

Таблица 10 - Метрологические характеристики измерителей при измерении напряжения переменного тока_

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0,0 до 199,9 В

0,1 В

± (0,03-Цизм. + 10 е.м.р.)

от 200 до 264 В

1 В

± 0,03 •Цизм.

Примечание: Цизм. - измеренное значение напряжения переменного тока.

е.м.р. - единица младшего разряда.

Таблица 11 - Метрологические характеристики измерителей при измерении силы переменного тока

Диапазон измерений

Разрешение

Пределы допускаемой абсолютной погрешности измерения

от 0,00 до 16,00 А

0,01 А

± (0,03 Тизм. + 5 е.м.р.)

Примечание: 1изм. - измеренное значение силы переменного тока.

е.м.р. - единица младшего разряда.

Таблица 12 - Технические характеристики измерителей MI 3394

Характеристика

Значение

Напряжение питания

сеть переменного тока 110/230 В частотой 50/60 Гц

Г абаритные размеры, мм, (длинахширинахвысота)

435x292x155

Масса, кг

8,4

Нормальные условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от + 15 до + 33 от 35 до 65

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до + 40 до 85 без конденсации

Знак утверждения типа

наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульные листы руководства по эксплуатации.

Комплектность

Таблица 13 - Комплектность

Наименование

Количество

Примечание

Измеритель MI 3394

1 шт.

Сумка для принадлежностей

1 шт.

Щупы высоковольтные с кабелями

2 шт.

Длина 2 м

Комплект проводов для проверки целостности электрической цепи

2 шт.

Длина 2,5 м

Провод для проверки целостности электрической цепи красный

1 шт.

Длина 1,5 м, сечение 2,5 мм

Провод измерительный черный

1 шт.

Длина 2,5 м

Провод измерительный красный

1 шт.

Длина 2,5 м

Зажим типа «крокодил» черный

3 шт.

Зажим типа «крокодил» красный

2 шт.

Наименование

Количество

Примечание

Кабель питания

1 шт.

Кабель RS-232

1 шт.

Кабель USB

1 шт.

Руководство по эксплуатации

1 экз.

На CD-диске

Методика поверки

1 экз.

Поверка

осуществляется по документу МП 62253-15 «Измерители параметров электробезопасности электроустановок MI 3394. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.

Средства поверки: вольтметры С504, С505, С506, С508, С509, С511 (Госреестр № 10194-85); киловольтметр электростатический С197 (Госреестр № 11858-89); вольтметр универсальный В7-78/1 (Госреестр № 52147-12); катушки электрического сопротивления Р310, Р321 (Госреестр № 1162-58); магазин сопротивлений высокоомный RCB-1 (Госреестр № 24500-03); магазин электрического сопротивления Р4834 (Госреестр № 11326-90); амперметр Д5090 (Госреестр № 10195-85).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям параметров электробезопасности электроустановок MI 3394

1.    ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2 9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.

5.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.

6.    МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.

7.    ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

8.    Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.

9.    Техническая документация фирмы «METREL d.d.», Словения.

62253-15
Номер в ГРСИ РФ:
62253-15
Производитель / заявитель:
"METREL d.o.o.", Словения
Год регистрации:
2015
Cрок действия реестра:
14.09.2025
