Измерители параметров электроустановок MI 3152, MI 3152H, 62254-15

Измерители параметров электроустановок MI 3152, MI 3152H (далее - измерители) предназначены для:

Документы

Карточка СИ

Номер в госреестре	62254-15
Наименование СИ	Измерители параметров электроустановок
Обозначение типа СИ	MI 3152, MI 3152H
Изготовитель	"METREL d.o.o.", Словения
Год регистрации	2015
Срок свидетельства	14.09.2025
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Измерители параметров электроустановок MI 3152, MI 3152H (далее - измерители) предназначены для:

- измерения напряжения переменного и постоянного тока;

- измерения силы переменного и постоянного тока;

- измерения частоты переменного тока;

- измерения электрического сопротивления и проверки целостности цепей;

- измерения сопротивления изоляции;

- измерения тока и времени срабатывания устройств защитного отключения (УЗО);

- измерения напряжения прикосновения;

- измерения полного сопротивления линии и контура, сопротивления заземления;

- вычисления удельного сопротивления грунта;

- проверки правильности чередования фаз;

- вычисления и отображения коэффициентов абсорбции и поляризации изоляции (только для MI 3152H).

Описание

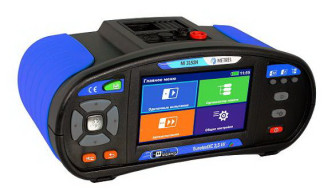

Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы.

Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.

Измерители изготавливаются в виде двух модификаций: MI 3152 и MI 3152H, отличающихся функциональностью и техническими характеристиками.

Для измерения напряжения переменного тока используются детекторы истинного среднеквадратического значения.

Принцип действия измерителей в режиме измерения малых сопротивлений основан на измерении падения напряжения на испытываемом участке цепи, при пропускании через него известного тока. Измерения малых сопротивлений при измерительном токе 200 мА производятся с автоматическим инвертированием полярности испытательного тока. Измерения малых сопротивлений при малом измерительном токе производятся без инвертирования полярности испытательного тока. Этот режим измерения используется для проверки цепей, обладающих большой индуктивностью (электродвигатели, трансформаторы и т.д.).

Принцип действия измерителей в режиме измерения сопротивления изоляции основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.

При измерении сопротивления заземления испытательное напряжение переменного тока формируется встроенным генератором.

При измерении параметров УЗО приборы генерируют медленно нарастающий дифференциальный ток до момента срабатывания выключателя. Величина этого тока, а также интервал времени с момента генерации тока до момента срабатывания выключателя измеряются приборами.

Приборы оснащены функциями определения уровня освещенности, мощности, коэффициента мощности, уровня гармоник, коэффициента гармоник.

Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Приборы оснащены функцией установки текущей даты и времени.

Результаты измерений могут быть сохранены во встроенной памяти или переданы на внешний компьютер по интерфейсам связи RS-232, USB или Bluetooth. Для удобства оператора измерители оснащаются съемным щупом «commander» с собственной панелью управления.

Основные узлы измерителей: микропроцессор, источник тока, измеритель тока, преобразователь напряжения, устройство управления, модуль интерфейсов связи, цветной сенсорный ЖК-дисплей, источник питания.

Измерители MI 3152, MI 3152H выполнены в изолированном пластиковом корпусе. На лицевой панели расположены дисплей, функциональные клавиши. На верхней панели измерителей расположены однополюсные гнезда для подключения соединительных проводов, разъем для электропитания, разъемы интерфейсов RS-232, USB. На задней панели прибора находится батарейный отсек, закрытый крышкой.

Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА. Приборы снабжены функциями контроля заряда батареи питания и автоматического отключения питания.

Для предотвращения несанкционированного доступа винты крепления корпуса измерителей пломбируются специальными наклейками, при повреждении которых остается несмываемый след.

Программное обеспечение

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступна для потребителя.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	Не ниже 1.1.51.3709 - ALAA
Цифровой идентификатор ПО	-
Другие идентификационные данные (если имеются)	-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики измерителей в режиме измерения сопротивления изоляции_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
Испытательные напряжения 50/100/250 В постоянного тока
от 0,00 до 19,99 МОм	0,01 МОм	± (0,05-Яизм. + 3 е.м.р.)
от 20,0 до 99,9 МОм	0,1 МОм	± 0,1 •Яизм.
от 100,0 до 199,9 МОм	0,1 МОм	± 0,2-Яизм.
Испытательные нап	ряжения 500/1000 В постоянного тока
от 0,00 до 19,99 МОм	0,01 МОм	± (0,05-Яизм. + 3 е.м.р.)
от 20,0 до 199,9 МОм	0,1 МОм	± 0,05-Яизм.
от 200 до 999 МОм	1 МОм	± 0,1 •Яизм.
Испытательное напряжение 2500 В постоянного тока 1)
от 0,00 до 19,99 МОм	0,01 МОм	± (0,05-Яизм. + 3 е.м.р.)
от 20,0 до 199,9 МОм	0,1 МОм	± 0,05-Яизм.
от 200 до 999 МОм	1 МОм	± 0,1 •Яизм.
от 1,00 до 19,99 ГОм	0,01 ГОм	± 0,1 •Яизм.
Измерение испытательного напряжения постоянного тока на выходе
от 0 до 2700 В	1 В	± (0,03•Uизм. + 3 е.м.р.)

Примечание: Яизм. - измеренное значение сопротивления изоляции.

Цизм. - измеренное значение напряжения. е.м.р - единица младшего разряда.

1) - только для модификации MI 3152H.

Дополнительная погрешность прибора в рабочих условиях ± 0,05-Яизм.

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 19,99 Ом	0,01 Ом	± (0,03-Яизм. + 3 е.м.р.)
от 20,0 до 199,9 Ом	0,1 Ом	± 0,05-Яизм.
от 200 до 1999 Ом	1 Ом	± 0,05-Яизм.

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 4 - Метрологические характеристики измерителей в режиме измерения электрического сопротивления (малый измерительный ток)_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,0 до 199,9 Ом	0,1 Ом	± (0,05-Яизм. + 3 е.м.р.)
от 200 до 1999 Ом	1 Ом	± (0,05-Яизм. + 3 е.м.р.)

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 5 - Метрологические характеристики измерителей в режиме измерения напряжения прикосновения_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,0 до 19,9 В	0,1 В	± (0,15-Цизм. + 10 е.м.р.)
от 20,0 до 99,9 В	0,1 В	± 0,15-Цизм.

Примечание: Цизм. - измеренное значение напряжения прикосновения.

е.м.р - единица младшего разряда.

Таблица 6 - Метрологические характеристики измерителей в режиме измерения действующего значения силы тока срабатывания устройств защитного отключения_

Номинальный ток срабатывания УЗО	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
УЗО типа АС
10 мА	от 2 мА до 11 мА	0,5 мА	± 1 мА
30 мА	от 6 мА до 33 мА	1,5 мА	± 3 мА
100 мА	от 20 мА до 110 мА	5 мА	± 10 мА
300 мА	от 60 мА до 330 мА	15 мА	± 30 мА
500 мА	от 100 мА до 550 мА	25 мА	± 50 мА
1000 мА	от 200 мА до 1100 мА	50 мА	± 100 мА
УЗО типа А
10 мА	от 2 мА до 22 мА	0,5 мА	± 1 мА
30 мА	от 6 мА до 45 мА	1,5 мА	± 3 мА
100 мА	от 20 мА до 150 мА	5 мА	± 10 мА
300 мА	от 60 мА до 450 мА	15 мА	± 30 мА
500 мА	от 100 мА до 750 мА	25 мА	± 50 мА
1000 мА	от 200 мА до 1500 мА	50 мА	± 100 мА

Номинальный ток срабатывания УЗО	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
УЗО типа B 1)
10 мА	от 2 мА до 22 мА	0,5 мА	± 1 мА
30 мА	от 6 мА до 66 мА	1,5 мА	± 3 мА
100 мА	от 20 мА до 220 мА	5 мА	± 10 мА
300 мА	от 60 мА до 660 мА	15 мА	± 30 мА
500 мА	от 100 мА до 1100 мА	25 мА	± 50 мА
1000 мА	от 200 мА до 2200 мА	50 мА	± 100 мА

Примечание: 1) - только для модификации MI 3152.

Таблица 7 - Метрологические характеристики измерителей в режиме измерения времени срабатывания устройств защитного отключения_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,0 до 40,0 мс	0,1 мс	± 1 мс
от 40 до 2000 мс	0,1 мс/1 мс	± 3 мс

Таблица 8 - Метрологические характеристики измерителей в режиме измерения полного сопротивления контура (без блокировки срабатывания УЗО)_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
Измерение полного сопротивления контура
от 0,00 до 9,99 Ом	0,01 Ом	± (0,05^изм. + 5 е.м.р.)
от 10,0 до 99,9 Ом	0,1 Ом	± (0,05^изм. + 5 е.м.р.)
от 100 до 999 Ом	1 Ом	± 0,1 ^изм.
от 1,00 до 9,99 кОм	10 Ом	± 0,1 ^изм.
Вычисление предполагаемого тока короткого замыкания (ISC)
от 0,00 до 9,99 А	0,01 А	Определяется погрешностью измерения полного сопротивления контура
от 10,0 до 99,9 А	0,1 А
от 100 до 999 А	1 А
от 1,00 до 9,99 кА	10 А
от 10,0 до 23,0 кА	100 А

Примечание: Rизм. - измеренное значение полного сопротивления контура.

е.м.р - единица младшего разряда.

Таблица 9 - Метрологические характеристики измерителей в режиме измерения полного сопротивления контура (с блокировкой срабатывания УЗО)_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
Измерение полного сопротивления контура
от 0,00 до 9,99 Ом	0,01 Ом	± (0,05^изм. + 10 е.м.р.)
от 10,0 до 99,9 Ом	0,1 Ом	± (0,05^изм. + 10 е.м.р.)
от 100 до 999 Ом	1 Ом	± 0,1 ^изм.
от 1,00 до 9,99 кОм	10 Ом	± 0,1 ^изм.

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
Вычисление предполагаемого тока короткого замыкания (ISC)
от 0,00 до 9,99 А	0,01 А	Определяется погрешностью измерения полного сопротивления контура
от 10,0 до 99,9 А	0,1 А
от 100 до 999 А	1 А
от 1,00 до 9,99 кА	10 А
от 10,0 до 23,0 кА	100 А

Примечание: Яизм. - измеренное значение полного сопротивления контура.

е.м.р - единица младшего разряда.

Таблица 10 - Метрологические характеристики измерителей в режиме измерения полного сопротивления линии_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
Измерение полного сопротивления линии
от 0,00 до 9,99 Ом	0,01 Ом	± (0,05-Яизм. + 5 е.м.р.)
от 10,0 до 99,9 Ом	0,1 Ом	± (0,05-Яизм. + 5 е.м.р.)
от 100 до 999 Ом	1 Ом	± 0,ЬЯизм.
от 1,00 до 9,99 кОм	10 Ом	± 0,ЬЯизм.
Вычисление предполагаемого тока короткого замыкания (ISC)
от 0,00 до 0,99 А	0,01 А	Определяется погрешностью измерения полного сопротивления линии
от 1,0 до 99,9 А	0,1 А
от 100 до 999 А	1 А
от 1,00 до 99,99 кА	10 А
от 100 до 199 кА	1000 А

Примечание: Яизм. - измеренное значение полного сопротивления линии.

е.м.р - единица младшего разряда.

Таблица 11 - Метрологические характеристики измерителей в режиме измерения электрического сопротивления провода защитного заземления РЕ (без блокировки срабатывания УЗО)_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 19,99 Ом	0,01 Ом	± (0,05-Яизм. + 5 е.м.р.)
от 20,0 до 99,9 Ом	0,1 Ом	± (0,05-Яизм. + 5 е.м.р.)
от 100,0 до 199,9 Ом	0,1 Ом	± 0,1 •Яизм.
от 200 до 1999 Ом	1 Ом	± 0,1 •Яизм.

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 12 - Метрологические характеристики измерителей в режиме измерения электрического сопротивления провода защитного заземления РЕ (с блокировкой срабатывания УЗО)_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 19,99 Ом	0,01 Ом	± (0,05-Яизм. + 10 е.м.р.)
от 20,0 до 99,9 Ом	0,1 Ом	± (0,05-Яизм. + 10 е.м.р.)

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 100,0 до 199,9 Ом	0,1 Ом	± 0,1 •Яизм.
от 200 до 1999 Ом	1 Ом	± 0,1 •Яизм.

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 13 - Метрологические характеристики измерителей в режиме измерения сопротивления заземления 3-х проводным методом_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 19,99 Ом	0,01 Ом	± (0,05-Яизм. + 5 е.м.р.)
от 20,0 до 199,9 Ом	0,1 Ом
от 200 до 9999 Ом	1 Ом

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 14 - Метрологические характеристики измерителей в режиме измерения сопротивления заземления методом двух клещей_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 19,99 Ом	0,01 Ом	± (0,ЬЯизм. + 10 е.м.р.)
от 20,0 до 30,0 Ом	0,1 Ом	± 0,2-Яизм.
от 30,1 до 39,9 Ом	0,1 Ом	± 0,3-Яизм.

Примечание: Яизм. - измеренное значение электрического сопротивления.

е.м.р - единица младшего разряда.

Таблица 15 - Метрологические характеристики измерителей в режиме измерения напряжения постоянного и переменного тока_

Диапазон измерений	Частота	Разрешение	Пределы допускаемой абсолютной погрешности
от 0 до 550 В	Постоянный ток	1 В	± (0,02-Цизм. + 2 е.м.р.)
	от 14 до 500 Гц

Примечание: Цизм. - измеренное значение напряжения.

е.м.р - единица младшего разряда.

Таблица 16 - Метрологические характеристики измерителей в режиме измерения частоты переменного тока_

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
от 0,00 до 9,99 Гц	0,01 Гц	± (0,002-Бизм. + 1 е.м.р.)
от 10,0 до 499,9 Гц	0,1 Гц	± (0,002-Бизм. + 1 е.м.р.)

Примечание: Бизм. - измеренное значение частоты.

е.м.р - единица младшего разряда.

Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности
С токоизмерительными клещами А1018
от 0,0 до 99,9 мА	0,1 мА	± (0,05-1изм. + 5 е.м.р.)
от 100 до 999 мА	1 мА	± (0,03-1изм. + 3 е.м.р.)
от 1,00 до 19,99 А	0,01 А	± 0,03-!изм.
С токоизмерительными клещами А1019
от 0,0 до 99,9 мА	0,1 мА	Не нормируется
от 100 до 999 мА	1 мА	± 0,05-1изм.
от 1,00 до 19,99 А	0,01 А	± 0,03-!изм.
С токоизмерительными клещами А1391 (диапазон 40 А) 1)
от 0,00 до 1,99 А	0,01 А	± (0,03-1изм. + 3 е.м.р.)
от 2,00 до 19,99 А	0,01 А	± 0,03-1изм.
от 20,0 до 39,9 А	0,1 А	± 0,03-!изм.
С токоизмерительными клещами А1391 (диапазон 300 А) 1)
от 0,00 до 19,99 А	0,01 А	Не нормируется
от 20,0 до 39,9 А	0,1 А	Не нормируется
от 40,0 до 299,9 А	0,1 А	± (0,03-!изм. + 5 е.м.р.)

Примечание: 1изм. - измеренное значение силы тока.

е.м.р - единица младшего разряда.

1) - клещи измеряют силу переменного и постоянного тока.

Таблица 18 - Технические характеристики измерителей

Характеристика	Значение
Дополнительная погрешность прибора в рабочих условиях	± (0,01-Хизм. + 1 е.м.р.)
Напряжение источника питания, В	9 (6х1,5 В батареи или аккумуляторы, тип AA)
Габаритные размеры (длинахширинахвысота), мм	230x103x115
Масса, кг	1,3
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от + 10 до + 30 от 40 до 70
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от 0 до + 40 до 95 без конденсации

Примечание: Хизм. - измеренное значение физической величины.

е.м.р - единица младшего разряда.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Таблица 19 - Комплектность

Наименование	Количество
Измеритель MI 3152 (MI 3152H)	1 шт.
Сумка для переноски	1 шт.
Набор для измерения сопротивления заземления 3-проводный	1 шт.
Щуп «commander» 1)	1 шт.
Кабель измерительный 1,5 м	3 шт.
Кабель измерительный 1,5 м на напряжение 2,5 кВ 2)	2 шт.
Щуп измерительный (пробник)	3 шт.
Зажим типа «крокодил»	3 шт.
Комплект ремней для переноски	1 шт.
Кабель RS-232 - PS/2	1 шт.
Кабель USB	1 шт.
Комплект NiMH элементов питания	1 шт.
Сетевой адаптер	1 шт.
Компакт-диск с технической документацией и программным обеспечением Metrel ES Manager	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Примечание:

1)- только для модификации MI 3152.

- только для модификации MI 3152H.

Поверка

осуществляется по документу МП 62254-15 «Измерители параметров электроустановок MI 3152, MI 3152H. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.

Средства поверки: вольтметры С504, С505, С506, С508, С509, С511 (Госреестр № 10194-85); мера-имитатор Р40116 (Госреестр № 10982-09); магазин сопротивлений высокоомный RCB-1 (Госреестр № 24500-03); магазин сопротивления Р4831 (Госреестр № 6332-77); калибратор универсальный Fluke 9100 (Госреестр № 25985-09); магазин мер сопротивлений проводников присоединения к земле и выравнивания потенциалов OD-2-D (Госреестр № 25698-03); мультиметр цифровой Fluke 83-V (Госреестр № 33404-12); калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12); магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-13).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям параметров электроустановок MI 3152, MI 3152H

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.

2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4. ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

2 9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" —2^ 10 Гц.

5. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.

6. МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 1 • 10-8 - 25 А в диапазоне частот 20 — 1 • 106 Гц.

7. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

8. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.

9. Техническая документация фирмы «METREL d.d.», Словения.
