Трансформаторы комбинированные наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 6 и 10 кВ.
Карточка СИ
Номер в госреестре 62261-15
Наименование СИ Трансформаторы комбинированные наружной установки
Обозначение типа СИ НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV
Изготовитель ООО "Невский Трансформаторный Завод "Волхов", г.Великий Новгород
Год регистрации 2015
Срок свидетельства 31.12.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы комбинированные наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 6 и 10 кВ.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ) и являются комплектующими изделиями.

Трансформаторы комбинированные выполнены в виде опорной конструкции и состоят из трансформаторов тока и трансформаторов напряжения, изготовленных как единый блок.

Блок состоит из магнитопроводов и обмоток, выполненных в литом корпусе из компаунда на основе циклоалифатической смолы, обеспечивающим основную изоляцию и защиту обмоток от климатических и механических воздействий.

Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96.

Удельная длина пути утечки внешней изоляции трансформаторов при эксплуатации соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.

Трансформаторы выпускаются в ряде модификаций, отличающихся рабочим напряжением, номинальным первичным током, классами точности.

Трансформаторы комбинированные наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV включают в себя трансформатор тока с одной вторичной обмоткой и трансформатор напряжения (не заземляемый).

Трансформаторы комбинированные наружной установки ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV включают в себя трансформатор тока с одной вторичной обмоткой и трансформатор напряжения (заземляемый).

Трансформаторы комбинированные наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV однофазные, электромагнитные, с литой изоляцией, с встроенным предохранителем.

Выводы первичной обмотки трансформаторов тока в составе трансформаторов комбинированных выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12. На заводе-изготовителе к ним присоединены специальные изогнутые контакты с отверстиями под болты М12 для присоединения токоведущих шин. Трансформаторы тока могут иметь отпайки во вторичных обмотках.

У трансформаторов комбинированных наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV выводы первичных обмоток «Л1/А», «Л2», и не заземляемый вывод «Х» расположены на верхней части корпуса.

У трансформаторов комбинированных наружной установки ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV заземляемый вывод «Х» первичной обмотки расположен в нижней части

корпуса трансформаторов в контактной коробке совместно с вторичными обмотками. Контактная коробка снабжена винтами М6 для крепления выводов вторичных обмоток и съемной защитной крышкой, пломбируемой от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Маркировка первичных и вторичных обмоток трансформаторов выполнена методом литья на корпусе трансформаторов.

Общий вид трансформаторов комбинированных представлен на рисунке 1.

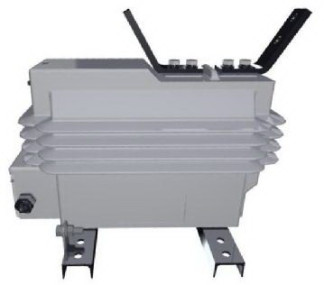

Рисунок 1 - Общий вид трансформаторов комбинированных наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV

Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к опорным элементам крепления (швеллерам), расположенных на основании трансформаторов и образующих установочную раму.

На установочной раме трансформаторов расположен болт заземления М12.

Трансформаторы имеют табличку технических данных на боковой поверхности корпуса с предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.

Рабочее положение трансформаторов в пространстве - вертикальное, первичными выводами вверх. Трансформаторы ремонту не подлежат. Допускается замена предохранительных устройств, в случае их срабатывания.

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения в составе трансформаторов комбинированных наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV_

Наименование параметра

Значение параметра

НТОЛП-НТЗ-6-IV

НТОЛП-НТЗ-10-IV

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6

10

Номинальное напряжение вторичной обмотки, В

100

Классы точности вторичной обмотки

0,2; 0,5; 1,0; 3,0

Наименование параметра

Значение

параметра

НТОЛП-НТЗ-6-IV

НТОЛП-НТЗ-10-IV

Номинальная мощность вторичной

обмотки, В-А в классах точности*:

0,2

от 10 до 40

0,5

от 20 до 150

1,0

от 50 до 200

3,0

от 150 до 300

Предельная мощность трансформатора вне класса точности, В-А

400 или 630

Номинальная частота напряжения сети, Гц

50 или 60**

Схема и группа соединения обмоток

1/1-0; 1/1/1-0-0

Примечание: * - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

** - Для экспортных поставок.

Таблица 2 - Характеристики трансформаторов напряжения в составе трансформаторов комбинированных наружной установки ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV_

Наименование параметра

Значение параметра

ЗНТОЛП-НТЗ-6-IV

ЗНТОЛП-НТЗ-10-IV

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6/V3; 6,3/V3

10/V3; 10,5/V3

Номинальное напряжение основной вторичной обмотки, В

100/V3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3, 100

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Номинальная мощность основной вторичной обмотки, В-А в классах точности*:

0,2

0,5

1,0

3,0

от 10 до 40 от 20 до 150 от 50 до 200 от 150 до 300

Класс точности дополнительной вторичной обмотки

3,0; 3Р

Номинальная мощность дополнительной вторичной обмотки, В-А

от 100 до 300

Предельная мощность трансформатора вне класса точности, В-А

400 или 630

Номинальная частота напряжения сети, Гц

50 или 60**

Схема и группа соединения обмоток

1/1-0; 1/1/1-0-0

Примечание: * - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

** - Для экспортных поставок.

Таблица 3 - Характеристики трансформаторов тока в составе трансформаторов комбинированных наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV_

Наименование параметра

Значение параметра

НТОЛП-НТЗ-6-IV,

ЗНТОЛП-НТЗ-6-IV

НТОЛП-НТЗ-10-IV,

ЗНТОЛП-НТЗ-10-IV

Номинальное напряжение, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальный первичный ток, А

от 5 до 800

Номинальный вторичный ток, А

1; 5

Число вторичных обмоток, шт.

1

Класс точности*:

-    обмотки для измерений;

-    обмотки для защиты

0,2S; 0,2; 0,5S; 0,5 5Р;10Р

Номинальная вторичная нагрузка при cos ф = 0,8, В-А:

-    обмотки для измерений;

-    обмотки для защиты

от 5 до 30 от 10 до 60

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 10 до 30

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, Кбном

от 5 до 20

Номинальная частота напряжения сети, Гц

50 или 60**

Примечание: * - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной вторичной нагрузки в соответствии с заказом.

** - Для экспортных поставок.

Таблица 4 - Общие технические характеристики трансформаторов комбинированных наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV

Наименование параметра

Значение параметра

НТ0ЛП-НТЗ-6(10)-Г^ ЗНТОЛП-НТЗ-6( 10)-IV

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1, диапазон рабочих температур от минус 60 до плюс 40 °С*, относительная влажность воздуха 100 % при плюс 25 °С; или Т1, диапазон рабочих температур от минус 10 до плюс 50 °С*, относительная влажность воздуха 100 % при плюс 35 °С

Г абаритные размеры, мм, не более (с установочной рамой)

544x350x430

Масса, кг, не более

62

Наименование параметра

Значение параметра

НТОЛП-НТЗ-6( 10)-IV ЗНТОЛП-НТЗ-6(10)-Г^

Средняя наработка до отказа, ч, не менее

4-105

Средний срок службы трансформатора, лет, не менее

30

Примечание: * - Верхнее рабочее значение температуры окружающего воздуха с учетом нагрева поверхности трансформаторов солнцем составляет для исполнения УХЛ1 - плюс 70 °С, для исполнения Т1 - плюс 80 °С.

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

Трансформатор комбинированный Вставка плавкая Паспорт

1 шт.

1 шт.

1 экз.

согласно заказу (не менее 1 экз. на 3 шт.)

Руководство по эксплуатации Поверка

осуществляется по документам ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 46942-11); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Сведения о методах измерений

приведены в руководствах по эксплуатации 0.НТЗ.142.040 РЭ, 0.НТЗ.142.041 РЭ.

Нормативные и технические документы, устанавливающие требования к трансформаторам комбинированным наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV

1.    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2.    ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

3.    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

4.    ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

5.    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

6.    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

7.    ТУ 3414-015-30425794-2015 Трансформаторы комбинированные наружной установки НТОЛП-НТЗ-6-IV, НТОЛП-НТЗ-10-IV, ЗНТОЛП-НТЗ-6-IV, ЗНТОЛП-НТЗ-10-IV. Технические условия.
