Измерители тока утечки ультразвуковых датчиков ULT-2000, мод. ULT-2010-6844, ULT-2020-6844, 62262-15

Назначение

Измерители тока утечки ультразвуковых датчиков серии ULT-2000 (далее измеритель) модификаций ULT-2010-6844, ULT-2020-6844 предназначены для измерения токов утечки ультразвуковых датчиков и тока проводимости жидкости при тестировании электробезопасности диагностических ультразвуковых датчиков.

Описание

Конструктивно измеритель состоит из измерительного блока, датчика тока проводимости и адаптера ультразвукового датчика.

Ультразвуковой датчик через соответствующий адаптер и двухконтактный датчик тока проводимости подключаются к измерительному блоку

Принцип действия измерителя основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией результатов измерений на цифровом дисплее. Измерители имеют также режим индикации результата «успешно/неуспешно» (pass/fail)

Измерители серии ULT-2000 выпускаются в двух модификациях: ULT-2010-6844, ULT-2020-6844.

Измерители модификации ULT-2020-6844 имеют дополнительно:

-    режим Измерение» (Meter mode), обеспечивающий измерение токов утечки в течение длительного периода, что позволяет оценить степень износа и оставшийся ресурс ультразвукового датчика;

-    программируемый таймер;

-    возможность хранение до 99 тестовых записей с возможностью выгрузки в ПК.

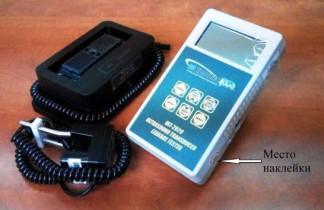

Общий вид измерителя с адаптером УЗ-датчика и датчиком тока проводимости приведен

на рисунке 1.

Измеритель последовательно выполняет измерение тока проводимости жидкости в тестовом резервуаре и тока утечки через тестируемый УЗ-датчик.

Технические характеристики

Диапазон измерений тока утечки, мкА Пределы допускаемой абсолютной погрешности измерений тока утечки, мкА: в диапазоне от 5 до 250 мкА в диапазоне свыше 250 до 500 мкА Диапазон измерений тока проводимости, мкА Пределы допускаемой абсолютной погрешности измерений тока проводимости, мкА

от 5,0 до 500

±2,5

±5,0

от 0,5 до 500

±5,0

от 90 до 275 50 ± 0,5; 60 ± 0,5

±2,75

0,5

185х101х46

Диапазон воспроизведения переменного напряжения, В Частота воспроизводимого переменного напряжения, Гц Пределы допускаемой абсолютной погрешности воспроизведения переменного напряжения, В Масса, кг, не более

Г абаритные размеры измерительного блока, мм, не более Электрическое питание:

-    от литиевой батареи

Напряжение постоянного тока, В

9

220 ± 22 50 ± 0,5 300

от 15 до 30 от 30 до 80 от 84 до 106

-    от сети переменного тока Напряжение переменного тока, В Частота, Гц

Потребляемый ток, мА, не более Условия эксплуатации:

Температура окружающего воздуха, °С Относительная влажность, %

Атмосферное давление, кПа

Программное обеспечение

Измеритель имеет встроенное программное обеспечение (ПО), которое используется для обработки результатов измерений. Программное обеспечение установлено в памяти прибора при изготовлении.

Идентификационные данные указаны в таблице 1.

Таблица 1

Уровень защиты ПО от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014

Знак утверждения типа

наносится на лицевую поверхность измерителя в виде наклейки, выполненной методом ламинированной типографской печати, а также на титульный лист руководства по эксплуатации методом принтерной печати.

Комплектность

Комплект поставки указан в таблице 2.

* - количество адаптеров, датчиков в составе измерителя определяется заказчиком.

Поверка

осуществляется по документу 432-119-2015 МП «Измерители тока утечки ультразвуковых датчиков серии ULT-2000, модификаций ULT-2010-6844, ULT-2020-6844. Методика поверки», утвержденному ГЦИ СИ «Тест-С.-Петербург» 21.09.2015 г.

Перечень основных средств поверки:

1.    Мультиметр Agilent 3458A 1 мкВ-1000 В, ПГ ±(0,0008-0,003)%; 50, 60 Гц, ПГ ± 0,01 %;

1 нА - 20 А, ПГ ±(0,003 - 0,012) %.

2.    Мера-имитатор Р40116 104 - 109 Ом, ПГ ±(0,02 -0,05) %.

Сведения о методах измерений

Методика измерений изложена в п. «Процедура тестирования» документа «Измеритель тока утечки ультразвуковых датчиков. Серия ULT-2000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям тока утечки ультразвуковых датчиков серии ULT-2000, модификаций ULT-2010-6844, ULT-2020-6844

1.    ГОСТ Р 8.648 -2008. «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц».

2.    МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 А до 25 А в диапазоне частот 20 ^ 1106 Гц».

3.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

4.    Техническая документация фирмы- изготовителя.
