| Номер в госреестре | 62291-15 |
| Наименование СИ | Датчики давления емкостные |
| Обозначение типа СИ | APZ, ALZ, AMZ, ASZ |
| Изготовитель | ООО "Пьезус", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 25.08.2025 |
| МПИ (интервал между поверками) | 5 лет; 3 года - для датчиков с пределами допуск. осн. погрешности ±0,075 %; 4 года для датчиков с пределами допуск. осн. погрешности ±0,075 % при условии корректировки нуля раз в 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления емкостные APZ, ALZ, AMZ, ASZ (далее - датчики) предназначены для непрерывного преобразования значения измеряемого параметра - избыточного, абсолютного давления, разности давлений нейтральных и агрессивных газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, напряжения и/или в цифровой HART, Modbus RTU.
В датчиках давления емкостных APZ, ALZ, AMZ, ASZ реализован емкостной принцип преобразования давления, который заключается в изменении емкости первичного измерительного преобразователя давления из-за упругой деформации измерительной мембраны. Соответствующая электронная схема осуществляет линеаризацию, термокомпенсацию и формирование унифицированного аналогового или цифрового выходного сигнала. По дополнительному заказу в комплект могут включаться цифровые устройства ANZ 200, преобразующие аналоговый сигнал в показания внешнего дисплея. ANZ 200 может присоединяться к любым моделям APZ, которые имеют выходной сигнал от
4 до 20 мА, а также 2-х проводной и электрический разъем DIN 43650.
Погружные датчики ALZ могут использоваться для измерения уровня однородных жидкостей в силу функциональной связи уровня жидкости с гидростатическим давлением.
Датчики избыточного/абсолютного давления, а также разности давлений APZ (без индикатора) и ASZ (с OLED индикатором и дискретным выходным сигналом) имеют следующие варианты исполнений:

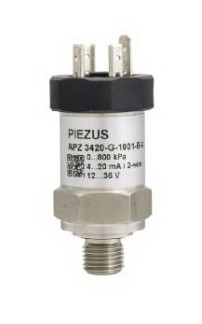

- APZ 3240 / ASZ 3240 - датчики избыточного/абсолютного давления для давлений от 4 кПа до 1000 кПа. Керамическая мембрана первичного преобразователя давления и исполнение в корпусе из поливинилхлорида или фторида поливинилидена делает возможным применение данных датчиков для измерения давления агрессивных сред.
Датчики давления в алюминиевом полевом корпусе:
- AMZ 5050 - датчик разности давлений для давлений от 1,5 кПа до 7 МПа с возможностью локального и удаленного конфигурирования. Цифровой выходной сигнал - HART. В датчике применяется линеаризация сигнала первичного преобразователя давления и его активная термокомпенсация.
- AMZ 5450 - датчик избыточного/абсолютного давления в полевом корпусе для давлений от 7,5 кПа до 70 МПа с возможностью локального и удаленного конфигурирования. Цифровой выходной сигнал - HART. В датчике применяется линеаризация сигнала первичного преобразователя давления и его активная термокомпенсация.
Погружные датчики избыточного давления ALZ имеют следующие варианты исполнений:
- ALZ 3740 - датчик избыточного давления в корпусе из нержавеющей стали для давлений от 4 кПа до 1000 кПа (~0,4 м вод.ст. до 100 м вод.ст). Датчик предназначен для измерения давления агрессивных сред.
- ALZ 3742 - датчик избыточного давления в корпусе из поливинилхлорида или фторида поливинилидена для давлений от от 4 кПа до 1000 кПа (~0,4 м вод. ст. до 100 м вод.ст). Датчик предназначен для измерения давления высокоагрессивных сред.
- ALZ 3840 - датчик избыточного давления в корпусе из нержавеющей стали для давлений от 4 кПа до 1000 кПа (~0,4 м вод.ст. до 100 м вод.ст) с разъемным кабельным соединением. Датчик предназначен для измерения давления агрессивных сред.
- ALZ 3842 - датчик избыточного давления в корпусе из поливинилхлорида или фторида поливинилидена для давлений от 4 кПа до 1000 кПа (~0,4 м вод.ст. до 100 м вод.ст) с разъемным кабельным соединением. Датчик предназначен для измерения давления высокоагрессивных сред.
Рисунок - 3 Общий вид датчиков давления емкостных AMZ
На датчиках давления AMZ 5050, AMZ 5450 установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Firmware | - | v1.0. | - | - |
Программное обеспечение неизменяемое и не считываемое.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Диапазоны измерений: избыточного давления, кПа AMZ 5450 ALZ 3740, ALZ 3742, ALZ 3840, ALZ 3842 ASZ 3240, APZ 3240 | от (0...7,5) до (0.40000) от (0.4) до (0.1000) от (0.4) до (0.1000) |
| абсолютного давления, кПа AMZ 5450 | от (0.10) до (0.7000) |
| разности давлений, кПа AMZ 5050 | от (0.1,5) до (0.7000) |
| Пределы допускаемой основной погрешности, % от диапазона измерений AMZ 5050, AMZ 5450 ALZ 3740, ALZ 3742 ALZ 3840, ALZ 3842, ASZ 3240, APZ 3240 | ±0,15; ±0,1; ±0,075 ±0,5; ±0,25; ±0,2; ±0,1 ±0,5; ±0,25; ±0,2; ±0,1 |
| Информативный параметр выходного сигнала, мА AMZ 5050, AMZ 5450, ASZ 3240 ALZ 3740, ALZ 3742, ALZ 3840, ALZ 3842 APZ 3240 Информативный параметр выходного сигнала, В ALZ 3740, ALZ 3742, ALZ 3840, ALZ 3842 APZ 3240 | от 4 до 20 от 0 до 20; от 4 до 20 от 0 до 20; от 4 до 20 от 0,5 до 4,5; от 0 до 5; от 0 до10 от 0,5 до 4,5; от 0 до 5; от 0 до10 |
| Напряжение питания, В | |
| AMZ 5050, AMZ 5450 | от 12 до 36 |
| ASZ 3240 | от 18 до 42 |
| APZ 3240, ALZ 3740, ALZ 3742, ALZ 3840 | 5; от 6 до 15; от 12 до 36 |
| ALZ 3842 | 5; от 6 до 15; от 12 до 36 |
| Диапазон температур окружающей среды, °С | |
| AMZ 5050, AMZ 5450, ASZ 3240, APZ 3240 | от минус 50 до плюс 85 |
| ALZ 3740, ALZ 3840 | от минус 20 до плюс 75 |
| ALZ 3742, ALZ 3842 | от минус 20 до плюс 50 |
| Дополнительная погрешность от воздействия | |
| изменения температуры измеряемой среды, %/10°С | |
| от диапазона измерений | |
| AMZ 5050, AMZ 5450 | ±0,04; ±0,02 |
| ALZ 3740, ALZ 3742, ALZ 3840, ALZ 3842 | ±0,1; ±0,05 |
| ASZ 3240, APZ 3240 | ±0,1; ±0,05 |
| Масса, кг | |
| AMZ 5050 | 3,5 |
| AMZ 5450 | 2 |
| ALZ 3740, ALZ 3742 (без учета веса кабеля) | 0,3 |
| ALZ 3840, ALZ 3842 (без учета веса кабеля) | 0,4 |
| ASZ3240 | 0,4 |
| APZ 3240 | 0,3 |
| Габаритные размеры, длинахдиаметр, не более, мм | 200x60 |
наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
В комплект поставки входит:
1. Датчик давления;
2. Паспорт;
3. Методика поверки;
4. Выходное цифровое устройство ANZ 200 по заказу;
5. Принадлежности по заказу.
осуществляется по документу МП 62291-15 «Датчики давления тензорезистивные APZ, ALZ, AMZ, ASZ. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.04.2015 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, МП-6, МП-60, МП-600 0 и 1 разрядов (По ГОСТ 8291-83);
- Задатчики давления Воздух-1600 (Госреестр № 12143-04) и Воздух-2,5 (Госреестр № 10610-00);
- Вольтметр универсальный Щ31, класс точности не ниже 0,05(Госреестр № 6027-01;
- Мера электрического сопротивления Р3030 сопротивления 100 Ом, Класс точности
0,01. (Госреестр № 8238-81).
представлены в паспортах на приборы.
Нормативные и технические документы, устанавливающие требования к датчикам давления емкостным APZ, ALZ, AMZ, ASZ
1. ТУ 4212-000-7722857693-15 «Датчики давления емкостные и тензорезистивные APZ, ALZ, AMZ, ASZ. Технические условия».
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
| Зарегистрировано поверок | 3906 |
| Поверителей | 25 |
| Актуальность данных | 17.11.2024 |
