| Номер в госреестре | 62300-15 |
| Наименование СИ | Тестеры оптические |
| Обозначение типа СИ | IIT-LTS |
| Изготовитель | ЗАО "Институт информационных технологий", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические IIT-LTS (далее - прибор IIT-LTS) предназначены для измерения оптической мощности, затухания и обратных потерь в оптических волокнах, волоконное оптических компонентах, их соединениях, а также для генерации непрерывного стабилизированного излучения и видимого света.
Принцип работы измерителя мощности прибора IIT-LTS основан на преобразовании оптического сигнала в электрический с помощью фотодиода.
Принцип работы источника оптического излучения прибора IIT-LTS основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.
Принцип работы измерителя обратных потерь основан на измерении рассеянного назад и отраженного оптического сигнала.
Для измерения оптической мощности в приборе IIT-LTS в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, и измеренное значение оптической мощности выводится на экран.
Приборы IIT-LTS выпускаются в исполнениях и модификациях, указанных в таблице 1.
Таблица 1
| Название исполнения | Обозначение исполнения | Обозначение модификации |
| Тестер оптический | IIT-LTS | IIT-LTS-PMx-LSyy IIT-LTS-PMx-ORL-LSyy IIT-LTS-PMx-ORL-LSyy-PM3 |
| Измеритель оптической мощности | IIT-LTS PM | IIT-LTS-PM1 IIT-LTS-PM2 |
| Источник оптического излучения | IIT-LTS LS | IIT-LTS-LS15 IIT-LTS-LS14 IIT-LTS-LS16 IIT-LTS-LS85 |
| Измеритель обратных потерь | IIT-LTS ORL | IIT-LTS -ORL-L S15-PM3 IIT-LTS -ORL-L S15 IIT-LTS -ORL-L S14-PM3 IIT-LTS -ORL-L S14 IIT-LTS-ORL-LS16-PM3 IIT-LTS -ORL-L S16 |
| Примечания 1 Исполнение «тестер оптический IIT-LTS» содержит а) одну из модификаций измерителя оптической мощности РМ1 или РМ2 и б) одну из модификаций источника оптического излучения или измерителя обратных потерь. 2 Параметры х и уу в обозначении исполнителя «тестер оптический IIT-LTS» принимают значения, используемые при обозначении соответствующих модификаций: х=1 или 2, уу=15,14,16, или 85. 3 Измеритель обратных потерь всегда выполняет функцию источника оптического излучения и в качестве опции может содержать измеритель оптической мощности модификации РМ3. | ||
B модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.
B модификации PM2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.
В модификациях РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора IIT-LTS.
B модификации РМЗ измерителя оптической мощности, которая является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.
В качестве источников излучения используются лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи. Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц. Любая модификация прибора IIT-LTS может дополнительно содержать источник видимого излучения VFL.
Измеритель оптической мощности прибора IIT-LTS имеет режим автоматического определения длины волны источника оптического излучения прибора IIT-LTS.
B измерителе обратных потерь прибора IIT-LTS излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое OB или волоконнооптическое устройство. Рассеянное назад и отраженное излучениё через другое плечо разветвителя: подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора IIT-LTS, и на экране отображается рассчитанное значение обратных потерь.
Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.
Выходной разъем измерителя обратных потерь имеет тип **/АРС.
Прибор IIT-LTS позволяет хранить до 4096 результатов измерений.
Прибор IIT-LTS имеет режимы установки и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.
В корпусе прибора IIT-LTS расположены:
- источник оптического излучения;
- измеритель оптической мощности;
- измеритель обратных потерь;
- источник видимого излучения;
- импульсный преобразователь: напряжения;
- электронные узлы для управления процессом и хранения информации;
- аккумуляторная батарея.
На передней панели прибора IIT-LTS расположены:
- монохромный экран для отображения информации;
- кнопки управления.

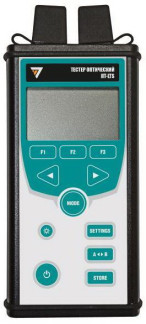

Внешний вид прибора IIT-LTS и место нанесения знака поверки указано на рисунке 1.
Прибор IIT-LTS может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон (OB) и волоконно-оптических компонентов:
- измерителя оптической мощности;
- источника оптического излучения;
- измерителя обратных потерь;
- источника видимого излучения.
Приборы IIT-LTS могут использоваться при производстве OB и оптических кабелей связи, а также при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).
Приборы IIT-LTS могут работать в лабораторных и полевых условиях.
Программное обеспечение (далее - ПО) измерителей является встроенным и реализовано в контроллере, который размещен в корпусе прибора IIT-LTS.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует высокому уровню согласно Р 50.2.077-2014. Конструкция прибора IIT-LTS исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FX50 |
| Номер версии (идентификационный номер) ПО | 3.29 |
| Цифровой идентификатор ПО | A7CF |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC |
Метрологические характеристики приборов IIT-LTS приведены в таблицах 3-5. Таблица 3
| Наименование харак | Модификация измерителя мощности | ||
| теристики | РМ1 | РМ2 | РМ3 |
| Диапазон измерений мощности, дБм, на длинах волн калибровки (градуировки): - 650 нм | от минус 30 до плюс 3 (от 1 мкВт до 2 мВт) | - | - |
| - 850 нм | от минус 60 до плюс 3 (от 1 нВт до 2 мВт) | от минус 40 до плюс 3 (от 100 нВт до 2 мВт) | - |
| -1310 нм, 1490 нм, 1550 нм, 1625 нм | от минус70 до плюс 7 (от 100 пВт до 5 мВт) | от минус 50 до плюс 10 (от 10 нВт до 10 мВт) | от минус 70 до плюс 3 (от 100 пВт до 2 мВт) |
| Диапазон показаний мощности, дБм, на длинах волн калибровки (градуировки): - 650 нм | - | - | - |
| - 850 нм | - | от минус 40 до плюс 23 (от 100 нВт до 200 мВт) | - |
| -1310 нм, 1490 нм, 1550 нм, 1625 нм | от минус 50 до плюс 27 (от 10 нВт до 500 мВт) | ||
| Пределы допускаемой относительной погрешности измерения оптической мощности, на длинах волн калибровки (градуировки): - 650 нм | ±12 % (±0,49 дБ) | ||
| - 850 нм | ±8 % (±0,33 дБ) | ±8 % (±0,33 дБ) | - |
| -1310 нм, 1490 нм, 1550 нм, 1625 нм | ±5 % (±0,22 дБ) | ±5 % (±0,22 дБ) | ±12 % (±0,49 дБ) |
| Пределы допускаемой относительной погрешности измерения относительных уровней оптической мощности, на длинах волн калибровки (градуировки): - 650 нм | ±6 % (±0,25 дБ) | ||
| - 850 нм | ±4 % (±0,17 дБ) | ±4 % (±0,17 дБ) | - |
| -1310 нм, 1490 нм, 1550 нм, 1625 нм | ±2,5 % (±0,11 дБ) | ±2,5 % (±0,11 дБ) | ±2,5 % (±0,11 дБ) |
| Диапазон измерения обратных потерь, дБ | от минус 65 до минус 14 | ||
| Пределы допускаемой абсолютной погрешности измерения обратных потерь, дБ, в диапазоне: - от минус 50 до минус 14 дБ | ±0,5 | ||
| - от минус 65 до минус 50 дБ | ±1 | ||
Таблица 4
| Наименование характеристики | Модификация источника оптического излучения | ||||
| LS15 | LS14 | LS16 | LS85 | Источник видимого излучения | |
| Длина волны, нм | 1310±20и 1550±20 | 1310±20, 1490±10и 1550±20 | 1310±20, 1550±20и 1625±20 | 850±20и 1300±20 | 650 ± 20 |
| Тип ОВ | одномодовый | многомодовый | одномодовый | ||
| Уровень мощности излучения, дБм, не менее | -4 | ||||
| Мощность излучения, мВт | - | от 0,9 до 5,0 | |||
| Нестабильность уровня мощности за 15 минут, дБ, не более | 0,03 | 0,05 | |||
| Частота модуляции в импульсном режиме излучения, кГц | 0,27 ± 5 %, 1 ± 5 %, 2 ± 5 % | |
| Максимальное допускаемое затухание между источником оптического излучения и измерителем оптической мощности в режиме автоматического определения длины волны, дБ, не менее | 35 |
Таблица 5
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры, мм, не более | 188 х 86 х 35 |
| Масса прибора, кг | 0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа (мм рт.ст.) | от минус 10 до плюс 50 90 от 70 до 106,7 (от 537 до 800) |
| Условия транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа (мм рт.ст.) - транспортная тряска, уд/мин - максимальное ускорение, м/с2 - продолжительность воздействия, ч | от минус 25 до плюс 55 95 от 70 до 106,7 (от 537 до 800) 80-120 30 1 |
| Средняя наработка на отказ, ч, не менее | 5-101 |
| Средний срок службы, лет, не менее | 10 |
наносится в виде наклейки на заднюю панель прибора IIT-LTS, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 6
| Наименование | Количество |
| Тестер оптический IIT-LTS * | 1 |
| Зарядное устройство | 1 |
| Сменные адаптеры к измерителю оптической мощности: | |
| -универсальный | 1 |
| -для оптического разъема типа FC * | 1 |
| - для оптического разъема типа ST * | 1 |
| - для оптического разъема типа SC * | 1 |
| - для оптического разъема типа LC * | 1 |
| Сменные адаптеры типа FC, SC, LC, ST, к источнику оптического излучения * | 1 |
| Кабель интерфейсный USB-A - miniUSB-B | 1 |
| Аккумуляторная батарея | 1 |
| Кабель оптический калибровочный ** | 1 |
| Компакт-диск с программным обеспечением | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| У паковочная сумка | 1 |
* - указывается при заказе
** - с измерителем обратных потерь
осуществляется в соответствии с документом МРБ МП.2462-2014 «Система обеспечения единства измерений Республики Беларусь. Тестеры оптические IIT-LTS. Методика поверки», утвержденным БелГИМ 24.12.2014
Средства поверки:
1 Рабочие эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи «РЭСМ-ВC» № Госреестра 60570-15.
Основные метрологические характеристики:
10 2
Диапазон измеряемой средней мощности оптического излучения, Вт: 10 - 10 Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %:
10 3
- в диапазоне от 10 до 2 • 10 Вт включительно: ± 2,5
канал 3: 35 ± 5 канал 4: 45 ± 5 меры обратных потерь 1550 нм: канал 1: 5 ± 3 канал 2: 25 ± 5 канал 3: 35 ± 5 канал 4: 45 ± 5 калибровочной меры: 15 ± 3
Предел допускаемой абсолютной погрешности измерений обратных потерь, дБ: 0,5
«Тестеры оптические IIT-LTS. Руководство по эксплуатации ИИТ.421711.037 РЭ» раздел 7.
Нормативные и технические документы, устанавливающие требования к тестерам оптическим IIT-LTS
1 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия".
2 ТУ BY 100003325.016-2014 "Тестеры оптические IIT-LTS. Технические условия".
3 МРБ МП.2462-2014 "Тестеры оптические IIT-LTS. Методика поверки".
| Зарегистрировано поверок | 555 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
