Номер в госреестре | 62302-15 |
Наименование СИ | Ротаметры |
Обозначение типа СИ | RI.132.12541 |
Изготовитель | "SUN-O-SUB ITALIA S.R.L.", Италия |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |

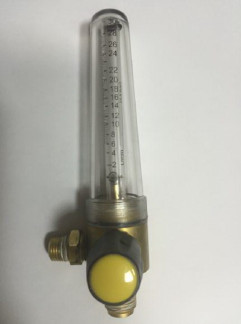

Ротаметры RI.132.12541 (далее по тексту - ротаметры) предназначены для измерений и регулирования объемного расхода аргона (Ar) и углекислого газа (CO2).
Принцип действия ротаметра основан на измерении высоты подъема поплавка, перемещающегося по вертикально установленной трубке под действием динамического напора потока газа, проходящего через ротаметр снизу вверх. Положение поплавка в измерительной трубке является мерой расхода при установлении равновесия силы гравитации и силы сопротивления движущемуся потоку. Измерение и отсчет значений объемного расхода газа осуществляется при помощи шкалы, нанесенной на стеклянный цилиндр. Ротаметр имеет встроенный регулятор расхода и может использоваться для управления технологическим процессом.
Для ограничения хода поплавка предусмотрены верхний и нижний ограничители.
Корпус выполнен из акрилового пластика, клапан - из латуни, поплавок - из нержавеющей стали, уплотнительные кольца - из фторопласта. Присоединение ротаметра к линии подачи газа - резьбовое.
Таблица 1
Наименование характеристики | Значение параметра |
Диапазон измерений расхода, м3/ч (л/мин) | от 0,12 (2) до 1,8 (30) |
Тип соединения с трубопроводом | Резьба 1/2" и 3/4" |
Пределы допускаемой приведенной погрешности, % | ±5 |
Вариация показаний, %, не более | 5 |
Максимальное избыточное давление, МПа (бар) | 0,35 (3,5) |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от минус 15 до плюс 60 от 20 до 95 от 84 до 106,7 |
Г абаритные размеры, мм, не более | 158x62x52 |
Масса, кг, не более | 0,3 |
Среднее время наработки на отказ, ч, не менее | 30 000 |
Средний срок службы, лет, не менее | 10 |
наносится на корпус ротаметра в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
1. Ротаметр RI.132.12541
1 шт. 1 экз.
2. Паспорт
осуществляется по ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основное средство поверки:
- установка поверочная УПРС-16 (Госреестр 34686-07), диапазон воспроизводимых расходов от 0,005 до 16 м3/ч, пределы допускаемой относительной погрешности измерений объема газа ±0,5 %.
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к ротаметрам RI.132.12541
Техническая документация SAN-O-SUB ITALIA SRL, Италия.
Зарегистрировано поверок | 7 |
Поверителей | 1 |
Актуальность данных | 22.09.2024 |
