| Номер в госреестре | 62305-15 |
| Наименование СИ | Счетчики горячей воды многотарифные |
| Обозначение типа СИ | АРХИМЕД |
| Изготовитель | ООО "АВТЕХ-А", Украина, г. Днепропетровск |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики горячей воды многотарифные АРХИМЕД (далее - счетчики) предназначены для измерения объёма и температуры горячей воды, протекающей по напорному трубопроводу в системе горячего водоснабжения, с дальнейшим распределением потреблённой горячей воды, в зависимости от её температуры, к соответствующим тарифным регистрам.
Счетчики состоят из модуля крыльчатого, датчика температуры, электронного модуля, конструктивно выполнен в виде моноблока.
Принцип действия счетчика состоит в следующем: вода, поступая в крыльчатый модуль, вращает турбину. Количество оборотов турбины пропорционально объёму воды, которая протекает через модуль крыльчатый, преобразуется в цифровой сигнал и заносится в регистр «Вода» (общий потреблённый объём воды). Одновременно измеряется температура воды и в зависимости от её значения, часть общего объёма воды заносится в один из тарифных регистров «<40 оС», «40-45 оС», «45-49 оС», «>50 оС».
Счетчик также выполняет дополнительные сервисные функции: расчет общего скорректированного объёма горячей воды по результатам обработки данных тарифных регистров с учетом соответствующих температурных коэффициентов с дальнейшим занесением результатов в регистр «Подогрев», и регистрацию времени влияния направленного магнитного поля, созданного постоянным магнитом.
Электронный модуль оснащен инфракрасным портом для дистанционной передачи измерительной информации на внешние устройства.
Счетчик имеет цифровое счетное устройство для индикации результатов измерения.

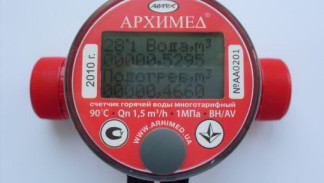

Внешний вид счетчика приведен на рисунке 1.
Место для нанесения знака утверждения типа
При выпуске из производства, периодической поверке и поверке после ремонта счетчик пломбируется с целью избежания несанкционированного доступа к органам регулировки счетчика. Место установки пломбы предусмотрено на кольце (зажиме) в виде специального отверстия.
Место крепления пломбы с оттиском поверительного клейма
Рисунок 2 - Место пломбировки счетчика поверителем
Электронный модуль имеет встроенное программное обеспечение (ПО)
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | АВТЕХ.687251.002 И1 |
| Номер версии (идентификационный номер) ПО | 8.02 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | F7F9 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
Таблица 2 - Основные технические и метрологические характеристики
| Наименование характеристики | Нормированные значения характеристик для счетчика |
| Объёмный расход воды, м /ч номинальный (Qn ) | 1,5 |
| максимальный (Qmax ) | 3,0 |
| при вертикальной установке минимальный (Qmin ) | 0,06 |
| переходной (Qt ) | 0,15 |
| при горизонтальной установке минимальный (Qmin ) | 0,03 |
| переходной (Qt) | 0,12 |
| Номинальный диаметр DN | 15 |
| Пределы допускаемой относительной погрешности при измерении объёма воды в интервале объёмного расхода, % от Qmin (включительно) до Qt; | ± 5 |
| от Qt (включительно) до Qmax (включительно). | ± 3 |
| Диапазон измерения температуры воды, °С | от 5 до 90 |
| Пределы допускаемой абсолютной погрешности при измерении температуры в °С в интервалах температур: от 5 до 35 оС, | ±2 |
| от 35 (включительно) до 55 оС (включительно), | ± 0,5 |
| от 55 до 90 оС, | ±2 |
| Ёмкость цифрового показывающего устройства счётчика при индикации: - потреблённого объёма воды, м3 | 99999,9999 |
| - суммарно скорректированного объёма воды, м3 | 99999,9999 |
| - температуры горячей воды, С | 99,9 |
| -время воздействия магнита, во время воздействия внешнего постоянного магнитного поля, ч | 999999, 99 |
| Цена единицы наименьшего разряда цифрового показывающего устройства счетчика при индикации: - потребленного объёма воды, м3 | 0,0001 |
| - суммарного скорректированного объёма воды, м3 | 0,0001 |
| - температуры горячей воды, С | 0,1 |
| - время воздействия магнита, ч | 0,01 |
| Соединение резьбовое | G 3/4 |
| Наименование характеристики | Нормированные значения характеристик для счетчика |
| Г абаритные размеры, не более - длина без монтажных штуцеров, мм - высота, мм - ширина, мм | 110 85 82 |
| Масса без монтажных штуцеров, не более, кг | 0,55 |
| Потеря давления при Qmax, не более, МПа | 0,1 |
| Номинальное избыточное давление воды, МПа | 1 |
| Максимальная температура воды, оС | 90 |
| Электропитание счетчика | вмонтированная батарея ^ АА с номинальным напряжением 3,6 В, ёмкостью 1,2 А/ч, без замены не менее 6 лет |
| Климатические условия эксплуатации - температура окружающего воздуха, С - относительная влажность, % | от 5 до 50; до 80 при температуре 35 оС; |
| Средний срок эксплуатации, не менее | 12 лет |
наносится печатным способом на титульный лист руководства по эксплуатации и на этикетку, размещенную под прозрачным кожухом электронного модуля счетчика (Рисунок 1).
Комплект поставки счетчика соответствует таблице 3 Таблица 3
| Наименование и условное обозначение | Количество |
| 1 | 2 |
| Счетчик горячей воды многотарифный АРХИМЕД | 1 |
| Руководство по эксплуатации | 1 |
| Пробка винтовая | 2 |
| Крышка защитная | 1 |
| Упаковка | 1 |
осуществляется по документу АВТЕХ.423316.001 РЭ «Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации» (раздел 3.2. Поверка), согласованному ННЦ «Институт метрологии» 30 декабря 2014 г.
Основные средства поверки представлены в таблице 4. Таблица 4
| Наименование, тип | Основные метрологические и технические характеристики |
| 1 | 2 |
| установка проливная | диапазон измерения от 0,33 до 3,5 м3/ч, границы допускаемой относительной погрешности ±0,5% |
| термометр стеклянный ртутный ТЛС-4 | диапазон измерений от 0 до 55 оС, цена деления 0,1 оС |
Методика измерений приведена в документе «АВТЕХ.423316.001 РЭ. Счетчик горячей воды многотарифный АРХИМЕД. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к счетчикам горячей воды многотарифным АРХИМЕД
ТУ У 33.2-37069047-001:2010 «Счетчик горячей воды многотарифный АРХИМЕД. Технические условия».
| Зарегистрировано поверок | 10 |
| Поверителей | 8 |
| Актуальность данных | 17.11.2024 |
