Пирометры инфракрасные M311(MQ11), M322(MQ22), H311, H322, 62307-15

Пирометры инфракрасные модификаций M311(MQ11), M322(MQ22), H311, H322 (далее по тексту - пирометры) предназначены для дистанционного измерения температуры различных объектов бесконтактным методом.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62307-15
Наименование СИ	Пирометры инфракрасные
Обозначение типа СИ	M311(MQ11), M322(MQ22), H311, H322
Изготовитель	"Sensortherm GmbH", Германия
Год регистрации	2015
Срок свидетельства	18.11.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Пирометры являются двухспектральными и в основе принципа действия лежит расчет температуры объектов на основе результатов измерения инфракрасного излучения в двух спектральных диапазонах. Результат выдается в виде цифрового или аналогового сигнала, пропорционального температуре объекта. В пирометрах реализована двусторонняя связь с ПЭВМ.

Модификации пирометров различаются по конструктивному исполнению, а также техническим и метрологическим характеристикам.

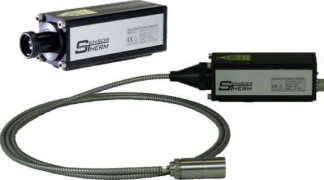

Фотографии общего вида пирометров представлены на рисунке 1.

Программное обеспечение

Метрологически значимым программным обеспечением (ПО) пирометров является только встроенное ПО. Данное ПО устанавливается в энергонезависимую память пирометрво на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014. Метрологические характеристики пирометров оценены с учетом влияния на них ПО.

Внешнее (автономное) программное обеспечение «Sensorwin», предназначенное для конфигурирования и обслуживания пирометров, устанавливается на персональный компьютер и не влияет на метрологические характеристики пирометров. Данное ПО не имеет доступа к энергонезависимой памяти пирометров и не позволяет заменять или корректировать встроенное ПО.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Sensorwin
Номер версии (идентификационный номер) ПО ( )	1.84
Цифровой идентификатор программного обеспечения	отсутствует

-(*)-

Примечание: - и более поздние версии.

Технические характеристики

Основные метрологические и технические характеристики пирометров модификаций M311, M322, H311, H322 представлены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики (в зависимости от модификации пирометра)
	M311(MQ11)	M322(MQ22)	H311	H322
Диапазон измерений температуры, °С	от плюс 600 до плюс 1400 от плюс 650 до плюс 1500 от плюс 750 до плюс 1800 от плюс 900 до плюс 2500	от плюс 300 до плюс 1000 от плюс 350 до плюс 1300 от плюс 500 до плюс 1800 от плюс 800 до плюс 2500	от плюс 600 до плюс 1100 от плюс 650 до плюс 1300 от плюс 750 до плюс 1400 от плюс 900 до плюс 1800 от плюс 1000 до плюс 2000 от плюс 1100 до плюс 2200 от плюс 1300 до плюс 2500	от плюс 350 до плюс 800 от плюс 400 до плюс 1200 от плюс 500 до плюс 1300 от плюс 550 до плюс 1400 от плюс 700 до плюс 2300 от плюс 1000 до плюс 2500
Пределы допускаемой основной погрешности (при температуре окружающей среды 23±5 °C)	± (0,3 % (от измеряемой величины) + 1 °С)		±0,5 % (от измеряемой величины)
Повторяемость результатов измерений (при температуре окр. среды 23±5 °C)	± (0,1 % + 1 °С)		± (0,2 % + 1 °С)

Наименование характеристики	Значение характеристики (в зависимости от модификации пирометра)
	M311(MQ11) M322(MQ22)			H311	H322
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23 °C), % (от измеряемой величины), %/ 1 °С	±0,04 (в диапазоне температур окружающей среды от 0 до 60 включ.°С); ±0,06 (в диапазоне св.60 до 80 °С)			±0,04 (в диапазоне температур окружающей среды от 0 до 60 °С)
Спектральный диапазон, мкм	Канал 1: 0,75-0,93 Канал 2: 0,93-1,1	Канал 1: 1,45-1,65 Канал 2: 1,65-1,8		Канал 1: 0,75-0,93 Канал 2: 0,93-1,1	Канал 1: 1,45-1,65 Канал 2: 1,65-1,8
Коэффициент соотношения коэф. излучения (изменяемый)	0,800-1,200
Тип выходного сигнала: аналоговый, мА цифровой	0-20/4-20; RS232/RS485
Напряжение питания постоянного тока, В	15-30
Максимальная потребляемая мощность, В-А	6
Габаритные размеры, мм: корпуса пирометра: кабеля:	154x56x56 00,4х(2500; 5000) 00,2х(2500; 5000)
Масса датчика, кг	0,7
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %	от 0 до плюс 80 ( до плюс 250 - д ля оптоволоконного кабеля) до 95 (без конденсации)		от 0 до плюс 60 ( до плюс 250 - для оптоволоконного кабеля) до 95 (без конденсации)
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на наклейку на корпусе пирометра.

Комплектность

В комплектность поставки пирометра входят:

- пирометр (модификация и исполнение в соответствии с заказом) - 1 шт.;

- Руководство по эксплуатации (на русском языке) - 1 экз.;

- Методика поверки - 1 экз.;

- ПО «Sensorwin» - 1 комплект.

По дополнительному заказу поставляются: модули цифровой связи, монтажные приспособления, защитные корпуса с контуром охлаждения, воздухообдувы, защитные экраны и другие аксессуары, приведенные в Руководствах по эксплуатации на пирометры конкретной модификации и исполнения.

Поверка

осуществляется по документу МП 62307-15 «Пирометры инфракрасные модификаций M311(MQ11), M322(MQ22), H311, H322. Методика поверки», утвержденному ФГУП «ВНИИМС», 05.08.2015 г.

Основные средства поверки:

- рабочий эталон единицы энергетической яркости и температуры ВЭТ 48-2-85, 0-го разряда по ГОСТ 8.558-2009;

- источники излучения в виде моделей черного тела, эталонные 1 разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от минус 50 до плюс 2500 °С.
