| Номер в госреестре | 62308-15 |
| Наименование СИ | Пирометры инфракрасные |
| Обозначение типа СИ | H, M, S, D |
| Изготовитель | ?ма "Sensortherm GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры инфракрасные серий H, M, S, D (далее по тексту - пирометры) предназначены для дистанционного измерения температуры различных объектов бесконтактным методом.
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал или выходной аналоговый сигнал, пропорциональный температуре объекта. В пирометрах реализована двусторонняя связь с ПЭВМ.
Пирометры серий H, M, S, D имеют следующие модификации: H309, H316, H318, (серия
H), M309, M306, M308, M313, M316, M318, MP25, MB35, MB39, MY34, MY45, MY46, MY51, MY80, MY84, (серия M), SS09, SI16, SI23 (серия S), DS09, DI16 (серия D). Модификации пирометров различаются по конструкции, а также техническим и метрологическим характеристикам.

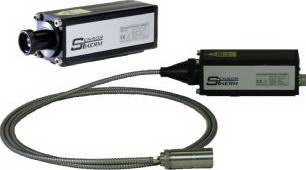

Фотографии общего вида всех модификаций пирометров представлены на рисунках 1, 2,
3,4.
Метрологически значимым программным обеспечением (ПО) пирометров является только встроенное ПО. Данное ПО устанавливается в энергонезависимую память пирометрво на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Метрологические характеристики пирометров оценены с учетом влияния на них ПО.
Внешнее (автономное) программное обеспечение «Sensorwin», предназначенное для конфигурирования и обслуживания пирометров, устанавливается на персональный компьютер и не влияет на метрологические характеристики пирометров. Данное ПО не имеет доступа к энергонезависимой памяти пирометров и не позволяет заменять или корректировать встроенное ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sensorwin |
| Номер версии (идентификационный номер) ПО ( ) | 1.84 |
| Цифровой идентификатор программного обеспечения | отсутствует |
-(*)-
Примечание: - и более поздние версии.
Основные метрологические и технические характеристики пирометров модификаций H309, H316, H318, представлены в таблице 2.
Таблица 2
| Наименование | Значение характеристики (в зависимости от модификации | ||
| характеристики | пирометра) | ||
| H309 | H316 | H318 | |
| Диапазон измерений тем- | от плюс 550 | от плюс 250 | от плюс 120 |
| пературы, °С | до плюс 1200 | до плюс 800 | до плюс 520 |
| от плюс 600 | от плюс 300 | от плюс 180 | |
| до плюс 1400 | до плюс 900 | до плюс 800 | |
| от плюс 650 | от плюс 350 | ||
| до плюс 1600 | до плюс 1100 | ||
| от плюс 700 | от плюс 400 | ||
| до плюс 1800 | до плюс 1200 | ||
| от плюс 750 | от плюс 500 | ||
| до плюс 2000 | до плюс 1600 от плюс 600 до плюс 1800 от плюс 700 до плюс 2500 | ||
| Пределы допускаемой ос- | |||
| новной относительной по- | |||
| грешности (при температу- | ±0,5 | ||
| ре окружающей среды | |||
| плюс 23±5 °C), % | |||
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | |
| H309 H316 | H318 | |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,2 % (от измеряемой величины) + 1 °С) | |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C) при измерениях в диапазоне от 0 до плюс 60 °С, %/1 °С | ±0,018 | |
| Спектральный диапазон, мкм | 0,75-1,10 1,45-1,80 | 1,65-2,10 |
| Коэффициент излучения (изменяемый) | 0,05-1,00 | |
| Время установления показаний (90 %), мкс | <40 | |
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS485 | |
| Напряжение питания постоянного тока, В | 15-30 | |
| Максимальная потребляемая мощность, В-А | 6 | |
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2x(2500; 5000) | |
| Масса, кг, не более | 0,7 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 60 ( до плюс 250 - для оптоволоконного кабеля) до 95 (без конденсации) | |
| Средний срок службы, лет | 5 | |
Основные метрологические и технические характеристики пирометров модификаций M309, M306, M308 представлены в таблице 3.
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| M306 | M308 | M309 | |
| Диапазон измерений температуры, °С | от плюс 900 до плюс 2500 | от плюс 600 до плюс 1400 от плюс 700 до плюс 1800 | от плюс 550 до плюс 1400 от плюс 600 до плюс 1600 от плюс 650 до плюс 1800 от плюс 750 до плюс 2500 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды 23±5 °C) | ± (0,25 % (от измеряемой величины) + 1 °С) | ||
| Повторяемость результатов измерений (при температуре окружающей среды 23±5 °C) | ± (0,1 % (от измеряемой величины) + 1 °С) | ||
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (23±5 °C), %/ 1 °C | ±0,02 (в диапазоне окружающей среды св.10 до 60 °С); ±0,04 (в диапазоне от 0 до 10 °С и св.60 до 80 °С) | ||
| Спектральный диапазон, мкм | 0,575-0,625 | 0,855-0,905 | 0,7-1,10 |
| Коэффициент излучения (изменяемый) | 0,05-1,20 | ||
| Время установления показаний (90 %), мс | <1 | ||
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232/RS485 | ||
| Напряжение питания постоянного тока, В | 12-30 | ||
| Максимальная потребляемая мощность, В-А | 6 | ||
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2x(2500; 5000) | ||
| Масса, кг, не более | 0,6 | ||
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| M306 | M308 | M309 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 80 (до плюс 250 - для оптоволоконного кабеля) до 95 | ||
| Средний срок службы, лет, не менее | 5 | ||
Основные метрологические и технические характеристики модификации M313, M316, M318 представлены в таблице 4.
Таблица 4
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| M313 | M316 | M318 | |
| Диапазон измерений температуры, °С | от плюс 400 до плюс 1400 от плюс 500 до плюс 2000 от плюс 1000 до плюс 2500 | от плюс 200 до плюс 1300 от плюс 250 до плюс 1300 от плюс 350 до плюс 1800 от плюс 400 до плюс 2500 | от плюс 100 до плюс 700 от плюс 150 до плюс 1200 от плюс 180 до плюс 1300 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | ±(0,25 % (от измеряемой величины) +1 °C) | ±(0,4 % (от измеряемой величины)+2 °C) | |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,1 % (от измеряемой величины) +1 °C) | ± (0,2 % (от измеряемой величины) +1,6 °C) | |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C), %/ 1 °C | ±0,02 (в диапазоне температур окружающей среды св.10 до 60 °С); ±0,04 (в диапазоне от 0 до 10 °С и св.60 до 80 °С) | ||
| Спектральный интервал, мкм | 1,27 | 1,45-1,8 | 1,65-2,10 |
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| M313 | M316 | M318 | |
| Коэффициент излучения (изменяемый) | 0,05-1,00 | ||
| Время установления показаний (90 %), мс | <1 | ||
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232/RS485 | ||
| Напряжение питания постоянного тока, В | 12-30 | ||
| Максимальная потребляемая мощность, В-А | 6 | ||
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2х(2500; 5000) | ||
| Масса, кг | 0,6 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 80 (до плюс 250 - для оптоволоконного кабеля) до 95 (без конденсации) | ||
| Средний срок службы, лет | 5 | ||
Основные метрологические и технические характеристики модификации MP25, MB35, MB39 представлены в таблице 5.
Таблица 5
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| MP25 | MB35 | MB39 | |
| Диапазон измерений температуры, °С | от плюс 75 до плюс 550 от плюс 100 до плюс 700 от плюс 160 до плюс 1200 от плюс 200 до плюс 1300 | от плюс 35 до плюс 700 от плюс 50 до плюс 700 от плюс 100 до плюс 1000 | от плюс 150 до плюс 1000 от плюс 500 до плюс 2500 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | ±(0,5 % (от измеряемой величи-ны)+1 °C) | До 400 °C: ±2 °C Свыше 400 °С: ±0,5 % (от измеряемой величины) |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,1 % (от измеряемой величины) +1 °С) | |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C), %/ 1 °С | ±0,016 (в диапазоне температур окружающей среды от 0 до 40 °С); ±0,04 (в диапазоне св.40 до 53 °С) | |
| Спектральный диапазон, мкм | 2,0-2,80 2,00-5,00 3,95 | |
| Коэффициент излучения (изменяемый) | 0,05-1,00 | |
| Время установления показаний (90 %), мс | 3 | |
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232 или RS485 | |
| Напряжение питания постоянного тока, В | 15-30 | |
| Максимальная потребляемая мощность, В-А | 6 | |
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2х(2500; 5000) | |
| Масса, кг | 0,6 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 53 до 95 (без конденсации) | |
| Средний срок службы, лет | 5 | |
Основные метрологические и технические характеристики модификации MY34, MY51, MY45, MY46 представлены в таблице 6.
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| MY34 | МY51 | MY45/MY46 | |
| Диапазон измерений температуры, °С | от плюс 300 до плюс 1300 | от плюс 80 до плюс 800 от плюс 100 до плюс 1000 от плюс 300 до плюс 1300 от плюс 500 до плюс 2500 | от плюс 400 до плюс 1300 от плюс 500 до плюс 1500 от плюс 500 до плюс 2000 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | ±(0,5 % (от измеряемой величины) + 1 °C) | ||
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,1 % (от измеряемой величины) + 1 °C) | ||
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C), % /1 °С | ±0,02 | ||
| Спектральный диапазон, мкм | 3,43 | 5,14 | 4,50/4,6 |
| Коэффициент излучения (изменяемый) | 0,2-1,00 | ||
| Время установления показаний (90 %), мс | 100 | 5 | 100 |
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232 или RS485 | ||
| Напряжение питания (постоянный ток), В | 15-30 | ||
| Максимальная потребляемая мощность, В-А | 6 | ||
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2x(2500; 5000) | ||
| Масса, кг | 0,7 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 53 до 95 (без конденсации) | ||
| Средний срок службы, лет | 5 | ||
Таблица 7
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | |
| MY80 | MY84 | |
| Диапазон измерений температуры, °С (время отклика = 3 мс) | от плюс 50 до плюс 400 от плюс 300 до плюс 800 | от 0 до плюс 400 от 0 до плюс 700 от 0 до плюс 1000 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | ±(0,5 % (от измеряемой величины) + 1°C) | |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,1 % (от измеряемой величины) + 1 °C) | |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C) /1 °С | ±(0,04 %+0,8 % (от разницы между измеряемой температурой и температурой прибора)) | |
| Спектральный диапазон, мкм | 8,05 | 8-14 |
| Коэффициент излучения (изменяемый) | 0,2-1,00 | |
| Время установления показаний (90 %), мс | 100 | 5 |
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232 или RS485 | |
| Напряжение питания (постоянный ток), В | 15-30 | |
| Максимальная потребляемая мощность, В-А | 6 | |
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4х(2500; 5000), 00,2x(2500; 5000) | |
| Масса, кг | 0,7 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 53 до 95 | |
| Средний срок службы, лет | 5 | |
Основные метрологические и технические характеристики модификации SS09, SI16, SI23 представлены в таблице 8.
| Наименование характеристики | Значение характеристики (в зависимости от модификации пирометра) | ||
| SS09 | SI16 | SI23 | |
| Диапазон измерений температуры, °С (время отклика 5 мс) | от плюс 550 до плюс 1400 от плюс 650 до плюс 1800 | от плюс 250 до плюс 1000 от плюс 300 до плюс 1300 от плюс 350 до плюс 1800 | от плюс 50 до плюс 400 от плюс 100 до плюс 600 от плюс 150 до плюс 900 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | ±(0,5 % (от измеряемой величины) + 1 °C) | ±(0,3 % (от измеряемой величины) + 2 °C) | |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± (0,1 % (от измеряемой величины) + 1 °C) | ||
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C) при измерениях в диапазоне от 0 до плюс 70 °С, %/1 °С | ±0,023 | ±0,065 | |
| Спектральный диапазон, мкм | 0,70-1,1 | 1,45-1,80 | 2,00-2,60 |
| Коэффициент излучения (изменяемый) | 0,02-1,00 | ||
| Время установления показаний (90 %), мс | 5 | ||
| Тип выходного сигнала: аналоговый, мА цифровой | 0-20/4-20; RS232 или RS485 | ||
| Напряжение питания (постоянный ток), В | 12-30 | ||
| Максимальная потребляемая мощность, В-А | 2 | ||
| Габаритные размеры, мм: датчика: кабеля: | 040x99; 00,4х(1000; 5000), 00,2x(1000; 5000) | ||
| Масса, кг | 0,3 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от 0 до плюс 70 до 95 (без конденсации) | ||
| Средний срок службы, лет | 5 | ||
Таблица 9
| Наименование характеристики | Значение характеристики (в зависимости от модели пирометра) | |
| DS09 | DI16 | |
| Диапазон измерений температуры, °С - время отклика 1 мс - время отклика 5 мс | от плюс 600 до плюс 1500 от плюс 700 до плюс 1800 | от плюс 250 до плюс 1200 от плюс 300 до плюс 1300 от плюс 400 до плюс 1500 от плюс 250 до плюс 1400 |
| Пределы допускаемой основной погрешности (при температуре окружающей среды плюс 23±5 °C) | в диапазоне от 250 до 1500 °С: ±(0,15 % (от измеряемой величины) + 1 °С); в диапазоне св.1500 до 1800 °С: ±0,2 % (от измеряемой величины) | |
| Повторяемость результатов измерений (при температуре окружающей среды плюс 23±5 °C) | ± 0,06 % (от измеряемой величины) | |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от номинальной (плюс 23±5 °C), % /1 °С | ±0,0032 | |
| Спектральный диапазон, мкм | 0,75-1,1 1,45-1,80 | |
| Коэффициент излучения (изменяемый) | 0,05-1,00 | |
| Время установления показаний (90 %), мс | 1,0 | |
| Тип выходного сигнала: аналоговый, В цифровой | 0-10 (постоянного тока); RS485 | |
| Напряжение питания (постоянный ток), В | 18-30 | |
| Максимальная потребляемая мощность, В-А | 20 | |
| Габаритные размеры, мм: корпуса пирометра: кабеля: | 154x56x56; 00,4x(2500; 5000), 00,2x(2500; 5000) | |
| Масса, кг | 0,6 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % | от плюс 15 до плюс 40 до 95 |
| Средний срок службы, лет | 5 |
наносится на титульный лист Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на наклейку на корпусе пирометра.
В комплектность поставки пирометра входят:
- пирометр (модификация и исполнение в соответствии с заказом) - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз.;
- Методика поверки - 1 экз.;
- ПО «Sensorwin» - 1 комплект.
По дополнительному заказу поставляются: модули цифровой связи, монтажные приспособления, защитные корпуса с контуром охлаждения, воздухообдувы, защитные экраны и другие аксессуары, приведенные в Руководствах по эксплуатации на пирометры конкретной модификации и исполнения.
осуществляется по документу МП 62308-15 «Пирометры инфракрасные серий H, M, S, D. Методика поверки», утвержденному ФГУП «ВНИИМС», 05.08.2015г.
Основные средства поверки:
- рабочий эталон единицы энергетической яркости и температуры ВЭТ 48-2-85, 0-го разряда по ГОСТ 8.558-2009
- источники излучения в виде моделей черного тела, эталонные 1 и 2-го разрядов (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от минус 50 до плюс 2500 °С.
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным серий H, M, S, D
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Sensortherm GmbH», Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 179 |
| Поверителей | 9 |
| Актуальность данных | 19.11.2024 |
