Газоанализатор микроконцентраций оксида углерода Ultramat 6F, 62310-15

Назначение

Г азоанализатор микроконцентраций оксида углерода Ultramat 6F предназначен для измерения объемной доли оксида углерода в смеси с воздухом, водородом, азотом и другими газами.

Описание

Г азоанализатор микроконцентраций оксида углерода Ultramat 6F (далее -газоанализатор) является стационарным одноканальным прибором непрерывного действия.

Принцип действия газоанализатора - инфракрасный, основанный на избирательном поглощении молекулами определяемого компонента инфракрасного излучения в диапазоне длин волн от 2 до 9 мкм.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора

пробы.

Газоанализатор выполнен одноблочным в корпусе для полевого монтажа.

На лицевой панели газоанализатора расположены жидкокристаллический дисплей и мембранная клавиатура. На нижней панели газоанализатора расположены входные и выходные штуцера для подачи анализируемого газа и отверстия, снабженные уплотняющими разъемами, для подключения питания и сигнальных проводов. Подключение сигнальных проводов осуществляется при помощи контактных колодок.

Газоанализатор обеспечивает выходные сигналы:

-    показания встроенного жидкокристаллического дисплея;

-    унифицированный аналоговый выход (4-20) мА;

-    цифровой выход, интерфейс RS 485;

-    шесть произвольно конфигурируемых релейных выходов.

Газоанализатор обеспечивает выполнение следующих основных функций:

-    непрерывное измерение содержания определяемого компонента;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

-    формирование выходного цифрового сигнала RS-485;

-    формирование релейных выходных сигналов;

Газоанализатор выполнен в общепромышленном исполнении и должен размещаться в невзрывоопасных зонах помещений и наружных установок.

Степень защиты от воздействия окружающей среды IP65 по ГОСТ 14254-96.

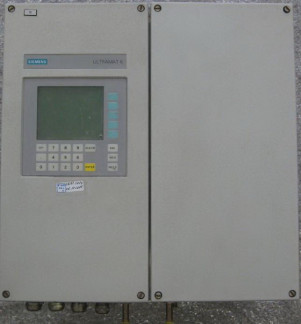

Внешний вид газоанализатора представлен на рисунке 1.

Программное обеспечение

Г азоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения объемной доли оксида углерода. Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    формирование цифрового выходного сигнала RS485;

-    формирование релейных выходных сигналов;

-    самодиагностику аппаратной части газоанализатора;

-    ведение журнала регистрации ошибок;

-    настройку нулевых показаний и чувствительности.

Номер версии встроенного ПО отображается на вкладке «Analyzer configuration» меню «Analyzer status».

Идентификационные данные программного обеспечения приведены в таблице 1.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности газоанализатора приведены в таблице 2.

Таблица 2

2)    Предел допускаемого среднего квадратического отклонения

результата измерений, млн-1    0,05

3)    Предел допускаемой вариации показаний, в долях

от предела допускаемой погрешности    0,5

4)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред на каждые 10 °С, в долях от предела допускаемой основной погрешности    0,5

5)    Время прогрева, мин, не более    120

6)    Электропитание осуществляется однофазным переменным током частотой (50±1) Гц, напряжением, В    220 ± 20

7)    Потребляемая мощность, В А, не более    350

8)    Габаритные размеры, мм, не более:

-    высота    480

-    ширина    438

-    длина    311

9)    Масса, кг, не более:    32

10)    Средняя наработка на отказ, ч    30 000

Условия эксплуатации

1) Параметры окружающей среды

-    диапазон температуры окружающей среды, °С    от плюс 5 до 45

-    диапазон атмосферного давления, кПа    от 84 до 106,7

-    относительная влажность без конденсации влаги (при температуре 35°С), % до 90

2) Параметры анализируемой среды

-    диапазон давления анализируемой среды на входе в газоанализатор кПа от 60 до 150

-    диапазон температуры анализируемой среды, °С

от 0 до 50

до 90 от 0,3 до 1,5

-    относительная влажность анализируемой среды без конденсации влаги (при температуре 35°С), %

-    диапазон расхода анализируемого газа дм3/мин

Знак утверждения типа

наносится:

-    типографским способом на титульный лист руководства по эксплуатации;

-    на табличку на боковую панель газоанализатора.

Комплектность

Комплект поставки анализатора указан в таблице 3.

Таблица 3 - Комплектность газоанализатор

Поверка

осуществляется по документу МП-242-1915-2015 "Газоанализатор микроконцентраций оксида углерода Ultramat 6F. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" "02" июня 2015 г.

Основные средства поверки:

- стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 10531-2014) в баллонах под давлением по ТУ 2114-014-20810646-2014.

Сведения о методах измерений

Методика измерений приведена в документе: «Газоанализатор микроконцентраций оксида углерода Ultramat 6F. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализатору микроконцентраций оксида углерода Ultramat 6F

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    Техническая документация изготовителя "Siemens S.A.S.", Франция.
