Анализаторы температуры вспышки поточные FPA-4.3, 62313-15

Назначение

Анализаторы температуры вспышки поточные FPA-4.3 предназначены для измерений температуры вспышки дизельных топлив, керосина и других органических жидкостей непосредственно в трубопроводе или технологической линии.

Описание

Принцип действия анализаторов состоит в измерении напряжения термоэлемента (датчика), встроенного в нагретый до базовой температуры каталитический конвертер измерительной ячейки.

В ячейку непрерывно, с постоянной скоростью поступает продукт, температура которого контролируется процессором анализатора. Продукт смешивается с подаваемым в ячейку воздухом, испаряется и сгорает на поверхности конвертера. В результате горения конвертер разогревается, а термоэлемент вырабатывает соответствующее напряжение.

Для установки связи напряжения термоэлемента с температурой вспышки датчик калибруется по ГСО «Температура вспышки» в заданном диапазоне изменений параметра. Программа позволяет проводить и хранить в памяти процессора результаты калибровки в нескольких рабочих диапазонах.

Анализатор представляет собой стационарный промышленный прибор, конструктивно состоящий из следующих отдельных модулей во взрывозащищенных кожухах, смонтированных на единой раме

1. Измерительный аналитический модуль, содержащий:

-    блок подогрева и термостатирования пробы с программируем режимом и контролем температур на входе и выходе.

-    измерительную камера (ИК), представляющая собой цилиндр в котором нагретая до заданной температуры проба продувается воздухом, нагретым и термостатированным при той же температуре.

-    датчик, имеющий в своей конструкции устройство каталитического конвертирования, определяющий температуру горения паро-воздушной смеси. При достижении температуры, равной температуре вспышки продукта, происходит скачок температуры в каталитическом конвертере. Величина температуры пробы при этом фиксируется, как температура вспышки продукта.

2.    Контрольный модуль, содержащий:

-    микропроцессорный контроллер, обеспечивающий контроль параметров измерений и управление работой анализатора,

-    жидкокристаллический дисплей для вывода параметров измерений и настроек. рабочем режиме на дисплей выдаются следующие показатели: температуры продукта на входе, в ИК, температура воздуха на входе в ИК, текущие показания датчика и результат измерений «Температура вспышки, °С».

3.    Модуль управления электропитанием анализаторы и поддувом кожуха контрольного модуля

Анализатор выполнен во взрывобезопасном исполнении 1Ex d e [ia Ga] ib [ib] mb px IICT4 Gb X.

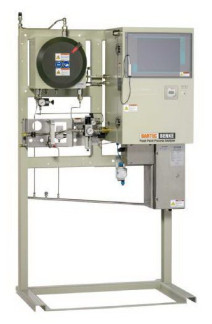

Внешний вид анализатора FPA-4.3 приведен на рисунке 1.

Место для нанесения знака поверки находится на корпусе прибора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего меж-поверочного интервала допускается наносить знак поверки на свидетельство о поверке).

Рисунок 1 - внешний вид анализаторов температуры вспышки поточных FPA-4.3

Программное обеспечение

Анализаторы температуры вспышки поточные FPA-4.3 имеют встроенное программное обеспечение, разработанное изготовителем прибора для решения задач измерений температуры вспышки нефтепродуктов, просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных анализатора, изменения настроечных параметров анализатора и передачи данных (опционально).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации прибора и в виде таблички на лицевую панель анализатора.

Комплектность

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

-    анализатор;

-    руководство по эксплуатации;

-    методика поверки №МП-242-1937-2015.

Поверка

осуществляется по документу МП-242-1937-2015 «Анализаторы температуры вспышки поточные FPA-4.3. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11.08.2015 г.

Основные средства поверки:

- ГСО температуры вспышки углеводородов в закрытом тигле 8133-2002, 8134-2002, 8135-2002, 8136-2002, 8137-2002.

Сведения о методах измерений

Методики измерений приведены в документе «Анализаторы температуры вспышки поточные FPA-4.3. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам температуры вспышки поточным FPA-4.3

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    Техническая документация фирмы «Bartec Benke GmbH», Германия.
