| Номер в госреестре | 62318-15 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | ГКС LG250, ГКС LG270 |
| Изготовитель | ООО НПП "ГКС", г.Казань |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ГКС LG250, ГКС LG270 предназначены для непрерывного контактного измерения уровня жидкостей, а также уровня раздела фаз жидкостей.
Принцип работы уровнемеров основан на измерении интервала времени распространения электромагнитного импульса между излучением и приёмом обратного импульса, отражённого от поверхности измеряемой среды или раздела фаз измеряемых сред. Интервал времени распространения электромагнитного импульса пропорционален расстоянию до измеряемого уровня продукта.
Уровнемеры состоят из электронного блока, устанавливаемого сверху на резервуаре или выносной камере, и погружённого в измеряемую среду зонда в виде троса, одинарного стержня или стержня внутри коаксиальной трубки, вдоль которого распространяются излучаемые и принимаемые уровнемером электромагнитные импульсы малой мощности.

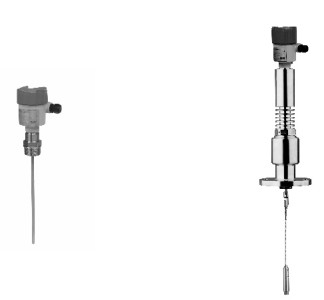

а) б)
Рисунок 2 - Место пломбировки в виде наклейки
Уровнемер обеспечивает отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА + HART) или цифровом (Modbus, Profibus РА или Foundation Fieldbus) виде.
Уровнемеры имеют следующие модификации: ГКС LG250 (для жидкостей), ГКС LG270 (для жидкостей при высоких температурах и высоком давлении процесса).
Встроенное программное обеспечение (далее - ПО) уровнемеров используется для измерения уровня продукта, передачи результатов измерений, настройки, самодиагностики уровнемеров и записи измеренных данных. При настройке и калибровке на заводе-изготовителе записывается ПО, которое защищено от несанкционированного доступа паролем.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ГКС LG |
| Номер версии (идентификационный номер) ПО | 1.1.x |
| Цифровой идентификатор ПО | 32EFAA40 |
Метрологические и технические характеристики уровнемеров ГКС LG250, ГКС LG270 приведены в таблицах 1 и 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование параметра | Значение | ||
| Тип зонда | трос | стержень | коаксиал |
| Диапазон измерений уровня (расстояния), L, м | от 0,08 до 75 | от 0,08 до 6 | от 0,03 до 6 |
| Пределы допускаемой абсолютной погрешности измерений уровня (границы раздела жидкости), в зависимости от диапазона измерений L, мм: Lmin — L< 0,3 м | ± 15 | ± 5 | |
| 0,3 м < L — 6 м | ± 5 | ± 5 | |
| Пределы допускаемой относительной погрешности измерений уровня (границы раздела жидкости), в зависимости от диапазона измерений L, % 6 м < L < Lmax | ± 0,1 | - | - |
| Напряжение питания постоянного тока, В | от 9,6 до 48 | ||
| Потребляемая мощность, Вт, не более | 2,1 | ||
| Температура хранения и транспортирования, °С | от минус 40 до плюс 80 | ||
| Диапазон температур окружающей среды, °С | от минус 40 до плюс 80 | ||
| Давление измеряемой среды, МПа | от минус 0,1 до плюс 4,0 | ||
Таблица 3
| Наименование параметра | Значение | |
| ГКС LG250 | ГКС LG270 | |
| Диапазон температур измеряемой среды, °С | от минус 40 до плюс 200 | от минус 196 до плюс 450 |
| Г абаритные размеры (без учёта длины зонда), мм, не более | 130x116x260 | 130x116x476 |
| Масса, кг, не более | 26,6 | 30,6 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. | Примечание |
| Уровнемер ГКС LG250 (ГКС LG270) | 1 | в соответствии с заказом |
| Комплект запасных частей | 1 | по отдельному заказу |
| Вспомогательные принадлежности | 1 | по отдельному заказу |
| Руководство по эксплуатации | 1 | - |
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ± 1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к уровнемерам ГКС LG250, ГКС LG270
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
2. ТУ 4214-004-65688266-2015 «Уровнемеры ГКС LG250, ГКС LG270, ГКС LR200, ГКС LR PROBE, ГКС LR250». Технические условия».
| Зарегистрировано поверок | 31 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
