Твердомеры портативные Equotip 550, 62323-15

Назначение

Твердомеры портативные Equotip 550 (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока, динамических датчиков Equotip Leeb и статического датчика Equotip Portable Rockwell.

Принцип действия твердомера с динамическими датчиками Equotip Leeb основан на измерении отношения скоростей индентора до и после отскока от поверхности контролируемого изделия. Отношение скоростей индентора до и после отскока определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Твердомер может быть укомплектован динамическими датчиками Equotip Leeb семи типов: D, DC, DL, C, E, S и G.

Датчики типа D и DC используются для измерений твёрдости изделий массой от 0,05 кг и толщиной не менее 3 мм по широкому диапазону шкал твёрдости. Датчик DC отличается от датчика D габаритными размерами.

Датчик DL имеет тонкую опорную часть, позволяет проводить измерения в выемках и канавках. Минимальная масса изделий равна 0,05 кг, толщина не менее 3 мм.

Датчик типа C используется для измерений твёрдости изделий массой от 0,02 кг. Датчик характеризуется меньшей силой удара по сравнению с другими датчиками. Применяется для измерений твёрдости металлов на поверхности, на тонкостенных и чувствительных к ударам деталях. Минимальная толщина испытуемого изделия равна 1 мм.

Датчик типа E имеет боёк с искусственным алмазом и предназначен для длительного измерения твёрдых (более 50 HRC) изделий массой от 0,05 кг и толщиной не менее 3 мм.

Датчик типа G предназначен для измерений массивных изделий от 0,5 кг с минимальным радиусом кривизны поверхности равным 50 мм. Толщина изделий не менее 10 мм, либо изделие должно быть притёрто к массивной плите.

Датчик S может использоваться как датчик D, а также для измерений твёрдости материалов из твёрдых сталей (более 50 HRC).

Принцип действия твердомера со статическим датчиком Equotip Portable Rockwell основан на статическом вдавливании алмазного наконечника с последующим измерением глубины внедрения наконечника. Предварительная нагрузка при измерениях составляет 10 Н, полная нагрузка 50 Н. Используется для измерения твердости чувствительных к царапинам и полированных деталей, а также для тонких деталей, профилей и труб с толщиной стенки менее

2 мм.

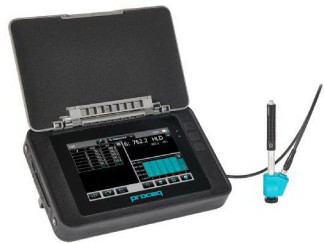

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Рисунок 1 - Внешний вид твердомеров

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомера, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

Технические характеристики

Метрологические характеристики твердомеров приведены в таблице 2.

Рабочие условия применения:

-    температура воздуха, °С.........................................................................от минус 10 до 50;

-    относительная влажность воздуха, при 25 оС, %, не более ..........................................95;

Напряжение питания постоянного тока, В:

-    внешнее через адаптер от сети переменного тока (100-240) B...............................12 ± 3;

-    внутреннее от литиевого аккумулятора, В........................................................................3,6.

Габаритные размеры электронного блока, мм, не более:

-    длина......................................................................................................................................250;

-    ширина...................................................................................................................................162;

-    высота......................................................................................................................................62.

Масса электронного блока, кг, не более..........................................................................1,525.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

1 Твердомер портативный Equotip 550 в составе..........................................................1 шт.;

-    электронный блок Equotip 550.........................................................................................1 шт.;

-    датчики D, DQ DL, E, S, C, G (по заказу).....................................................................1 шт.;

-    датчик Equotip Portable Rockwell (по заказу)..............................................................1 шт.;

-    сравнительная пластина для определения шероховатости поверхности.................1 шт.;

-    кабель USB..........................................................................................................................1 шт.;

-    DVD с ПО............................................................................................................................1 шт.;

2    Кейс для переноски.............................................

3    Руководство по эксплуатации EQ550 - 01 РЭ

1 шт.; 1 экз.; 1 экз.

4    Методика поверки EQ550 - 01 МП..................

Поверка

осуществляется по документу EQ550 - 01 МП «Твердомеры портативные Equotip 550. Методика поверки», утверждённому первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 15.10.2015 г.

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:

-    (25±5) HRC; (45±5) HRC; (65±10) HRC; (90±10) HRE; (83±3) HRA; (92±2) HR15N;

-    (250±50) HV; (450±75) HV; (800±50) HV;

-    (100±25) HB; (200±50) HB; (400±50) HB;

-    эталонные меры твёрдости МТШ с метрологическими характеристиками 2 разряда по ГОСТ 8.426-81 со значениями: (30 ± 7) HSD; (60 ± 7) HSD; (95 ± 7) HSD.

Сведения о методах измерений

Твердомеры портативные Equotip 550. Руководство по эксплуатации. EQ550 - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам портативным Equotip 550

1    ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».

2    ГОСТ 8.064-94 «Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла».

3    ГОСТ 8.063-2012 «Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

4    ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D».

5    Техническая документация фирмы-изготовителя.
