| Номер в госреестре | 62324-15 |
| Наименование СИ | Комплексы программно-аппаратные для измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи |
| Обозначение типа СИ | Сапфир |
| Изготовитель | ЗАО НПЦ фирма "НЕЛК", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы программно-аппаратные для измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи «Сапфир» (далее -комплексы) предназначены для измерений средней мощности, ослабления, расстояния до неоднородности в волоконно-оптических системах передачи и оценки защищенности оптических линий связи.
Комплекс «Сапфир» конструктивно состоит из оптического рефлектометра «Сапфир-Р», портативного измерителя уровня оптической мощности «Сапфир-ИМ», программируемого оптического аттенюатора «Сапфир-А», оптического переключателя для одномодового волокна «Сапфир-КО», оптического переключателя для многомодового волокна «Сапфир-КМ», ответвителя-прищепки «Сапфир-ОП», генератора оптического сигнала «Сапфир-ГС», ПЭВМ типа ноутбук.
Оптический рефлектометр «Сапфир-Р» предназначен для измерения неоднородностей, затухания и длины волоконно-оптического кабеля. Портативный измеритель уровня оптической мощности «:Сапфир-ИМ» предназначен для измерения средней мощности оптического излучения в волоконно-оптическом кабеле. Программируемый оптический аттенюатор «Сапфир-А» предназначен для внесения задаваемого оператором затухания в одномодовый или многомодовый волоконно-оптический тракты. Оптические переключатели «Сапфир - КО» и «Сапфир - КМ» используются для автоматизации измерений, а также в качестве заслонки для установления нулевых показаний или изменений траектории света в оптических схемах. Волоконно-оптический ответвитель - прищепка «Сапфир-ОП» обеспечивает двунаправленное подключение к оптическому волокну в покрытии без его разрыва. Генератор оптического сигнала «Сапфир-ГС» предназначен для использования в качестве источника излучения при измерениях параметров компонентов волоконно-оптических систем.
Принцип работы комплекса основан на анализе отражённых оптических импульсов, излучаемых в оптическое волокно. Измерения основаны на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления. Импульсы света, распространяясь по линии, испытывают отражения и затухания на неоднородностях линии и вследствие поглощения в среде.
По полученным данным формируется характеристика, именуемая рефлектограммой. Анализ искажённых принятых импульсов позволяет определить длину волоконно-оптической линии, затухание сигнала в ней, включая потери на соединителях и коннекторах, расстояния до мест неоднородностей волокна, которые могут быть связаны с обрывом или изменением его структуры.
Комплекс может работать в автоматическом, автоматизированном и ручном режимах. В автоматическом режиме диапазон, ширина импульса, а также время усреднения устанавливаются автоматически. Полуавтоматический режим позволяет пользователю устанавливать диапазон длины волокна, остальные параметры устанавливаются автоматически. В комплексе используются сменные адаптеры, что позволяет подключать кабели с различными типами коннекторов.
Внешний вид составных частей комплекса, место нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1,2,3.
ж) з) и)
Рисунок 1

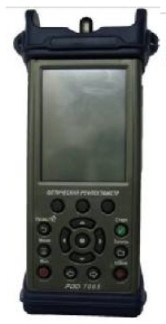

а) оптический рефлектометр «Сапфир-Р»; б) портативный измеритель уровня оптической мощности «Сапфир-ИМ»; в) программируемый оптический аттенюатор «Сапфир-А»;
г) оптический переключатель для одномодового волокна «Сапфир-КО»; д) оптический переключатель для многомодового волокна «Сапфир-КМ»; е), ж) генератор оптического сигнала «Сапфир-ГС»; з) ответвитель-прищепка «Сапфир-ОП»;
и) ПЭВМ типа ноутбук
* - место нанесения знака утверждения типа Рисунок 2
Таблица 1 - Метрологические характеристики
| Наименование параметра или характеристики | Значение характеристики |
| Оптический рефлектометр «Сапфир-Р» | |
| Диапазоны измеряемых расстояний (одномодовое волокно), км | от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 4; от 0 до 8; от 0 до 16; от 0 до 32; от 0 до 64; от 0 до 128; от 0 до 208 |
| Диапазоны измеряемых расстояний (многомодовое волокно), км | от 0 до 0,25; от 0 до 0,5; от 0 до 1; от 0 до 2; от 0 до 4; от 0 до 8; от 0 до 16; от 0 до 32 |
| Мертвая зона при измерении затухания, м, не более | 10 |
| Мертвая зона при определении положения неоднородности, м, не более | 2,5 |
| Длительность зондирующих импульсов (одномодовое волокно), нс | 10 +5; 30+2; 100±10; 300±30; 1000±100; 3000±300; 10000±1000 |
| Длительность зондирующих импульсов (многомодовое волокно при длине волны 1300 нм), нс | 10+5; 30+2; 100±10; 300±30; 1000±100; 3000±300; |
| Наименование параметра или характеристики | Значение характеристики |
| Длительность зондирующих импульсов (многомодовое волокно при длине волны 850 нм), нс | io+2; зо+2; 100±10; 300±30; 1000±100 |
| Динамический диапазон, дБ, не менее | 22 |
| Портативный измеритель уровня оптической мощности «Сапфир-ИМ» | |
| Диапазон измерений средней мощности оптического излучения, дБм | от минус 70 до 10 |
| Пределы допускаемой погрешности измерений средней мощности, дБ | ±1 |
| Программируемый оптический аттенюатор «Сапфир-А» | |
| Диапазон устанавливаемого затухания, дБ | от 0 до 80 |
| Пределы допускаемой абсолютной погрешности установки затухания, дБ | ±0,5 |
| Г енератор оптического сигнала «Сапфир-ГС» | |
| Рабочие длины волн, нм: - одномодовое волокно - многомодовое волокно | 1310±30, 1550±30 850±30, 1300±30 |
| Уровень средней мощности оптического излучения на выходе (в непрерывном режиме), дБм, не менее: - одномодовое волокно - многомодовое волокно | минус 6 минус 22 |
Таблица 2 Технические характеристики
| Наименование параметра или характеристики | Значение характеристики |
| Типы оптических коннекторов | FC, LC, SC, ST |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от 10 до 25 от 30 до 80 от 84 до 107 (от 630 до 800) |
| Параметры питания: - напряжение переменного тока, В - частота, Гц - потребляемая мощность, ВА, не более | 220±22 50±1 200 |
| Г абаритные размеры (транспортной упаковки) (длина х ширина х высота), мм, не более | 626х492х350 |
| Масса, кг, не более | 20 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус каждого устройства из состава комплекса методом наклейки.
Комплект поставки включает:
| Обозначение | Наименование изделия | Кол-во |
| ЛИБЮ.203319.004 | Оптический рефлектометр «Сапфир-Р» | 1 к-т |
| ЛИБЮ.203319.003 | Портативный измеритель уровня оптической мощности «Сапфир-ИМ» | 1 к-т |
| ЛИБЮ.203729.007 | Программируемый оптический аттенюатор «Сапфир-А» | 1 к-т |
| ЛИБЮ.203729.008 | Оптический переключатель для одномодового волокна «Сапфир-КО» | 1 к-т |
| ЛИБЮ.203729.009 | Оптический переключатель для многомодового волокна «Сапфир-КМ» | 1 к-т |
| ЛИБЮ.203729.010 | Ответвитель-прищепка «Сапфир-ОП»* | 1 к-т |
| ЛИБЮ.203719.002 | Генератор оптического сигнала «Сапфир-ГС»* | 1 к-т |
| ЛИБЮ.203729.011 | Комплект адаптеров для источников излучения | 1 к-т |
| ЛИБЮ. 203729.012 | Комплект патч-кордов | 1 к-т |
| ПЭВМ типа ноутбук* | 1 шт. | |
| ЛИБЮ .421400.004 | Эксплуатационная документации | 1 к-т |
| Методика поверки | 1 шт. |
* - поставляется по отдельному заказу
осуществляется по документу МП 62324-15 «Инструкция. Комплексы программноаппаратные для и измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи «Сапфир». Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 14.08.2014 г.
Основные средства поверки:
- автоматизированное рабочее место поверки средств измерений параметров волоконно-оптических систем передачи ОК6-13 (рег. № 40910-09): длины волн излучения
0,85±0,05, 1,3±0,05, 1,55±0,05 мкм, диапазон воспроизводимых расстояний от 10 до 5 • 105 м, пределы допускаемой абсолютной погрешности воспроизведения расстояний
± (0,2+110-5L) м, где L - воспроизводимое расстояние, пределы допускаемой дополнительной погрешности воспроизведения расстояний, вызванной отклонением температуры на каждые 10°С ± 0,25- А0 м, где А0 - предел допускаемой абсолютной погрешности воспроизведения расстояний, диапазон воспроизводимых затуханий от 0 до 25 дБ;
- осциллограф цифровой запоминающий WaveSurfer 62Xs (рег. № 39301-08): полоса пропускания (уровень минус 3 дБ) 600 МГц для Явх = 50 Ом, 500 МГц для Явх = 1 МОм, время нарастания переходной характеристики, не более 580 пс для RBx = 50 Ом, не более 700 пс для R^ = 1 МОм.
Комплексы программно-аппаратные для и измерения параметров волоконнооптических систем передачи и оценки защищенности оптических линий связи «Сапфир». Руководство по эксплуатации. ЛИБЮ.421400.004РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным для измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи «Сапфир»
1. ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем связи и передачи».
2. ЛИБЮ.421400.004 ТУ. «Комплексы программно-аппаратные для и измерения параметров волоконно-оптических систем передачи и оценки защищенности оптических линий связи «Сапфир». Технические условия».
| Зарегистрировано поверок | 56 |
| Поверителей | 6 |
| Актуальность данных | 22.11.2024 |
