Термопреобразователи сопротивления платиновые ГКС TS500, 62325-15

Назначение

Термопреобразователи сопротивления платиновые ГКС TS500 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред, не агрессивных к материалу защитной арматуры.

Описание

Термопреобразователи сопротивления обеспечивают преобразование измеряемой температуры в изменение электрического сопротивления.

Термопреобразователи ГКС TS500 изготовляются различных модификаций, которые отличаются друг от друга конструктивным исполнением и назначением.

Термопреобразователи ГКС TS500 состоят из измерительной вставки с одним или двумя тонкопленочными (TF) или проволочными (WW) платиновыми чувствительными элементами, защитной арматуры с различными видами технологических соединений и монтажных элементов, защитной головки, разъемами различной конструкции или клеммной платформой. Защитные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТС предусматривает возможность встраивания в них измерительных преобразователей с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или с цифровым сигналом промышленной сети PROFIBUS-PA, FOUNDATION Fieldbus.

Схема соединения внутренних проводников термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.

При измерении температуры при высоких давлениях и скоростях потока ТС используются в комплекте с дополнительными защитными гильзами, изготовленными из различных материалов и сплавов.

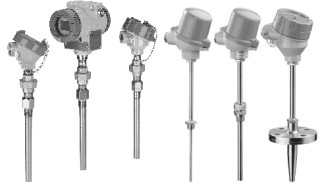

Фотографии общего вида ТС приведены на рисунках 1 и 2.

Технические характеристики

Диапазон измеряемых температур, °С:

-    для ТС с тонкопленочными ЧЭ:.....................................от минус 50 до плюс 400;

-    для термопреобразователей с проволочными ЧЭ:..............от минус 196 до плюс 600

Условное обозначение номинальной статической характеристики преобразования

(НСХ) по МЭК 60751/ГОСТ 6651-2009:...............................................................Pt100

Номинальное значение сопротивления термопреобразователя при 0 °C (Ro), Ом:.... 100

Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009:...................................АА, А, В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, °С:

для тонкопленочных ЧЭ:

класс АА: ±(0,1+0,0017|ф (от 0 до плюс 150 °С); класс А: ±(0,15+0,002|ф (от минус 30 до плюс 300 °С); класс В: ±(0,30+0,0051^|) (от минус 50 до плюс 400 °С)

для проволочных ЧЭ:

класс АА: ± (0,1 +0,0017|t|) (от 0 до плюс 150 °С);

класс А: +(0,15+0,002|ф (от минус 100 до плюс 450 °С);

класс В: ±(0,30+0,0051^|) (от минус 196 до плюс 600 °С) Электрическое сопротивление изоляции при температуре плюс (25±10)°С и

относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее: .......100

Диаметр измерительной вставки ТС, мм:.......................................................3; 6

Диаметр защитной арматуры ТС, мм:......................................................от 9 до 24

Длина монтажной части ТС (в зависимости от модели и исполнения), мм:. от 50 до 5000 (возможна большая длина по спецзаказу)

Степень защиты защитной головки ТС по ГОСТ 14254-96:...IP54, IP65, IP66, IP67, IP68 Рабочие условия эксплуатации ТС:

-    температура окружающей среды, °С

-    от минус 50 до плюс 100 (без установленного ИП, металлическая головка);

-    от минус 50 до плюс 85 (без установленного ИП, пластиковая головка);

-    от минус 40 до плюс 85 (с установленным ИП)

-    относительная влажность воздуха, %, не более:................................................98

Масса, кг:............................от 0,1 до 6 (в зависимости от модели и исполнения ТС)

Средний срок службы ТС, лет, не менее:.........................................................10.

Знак утверждения типа

наносится на титульный лист паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус ТС при помощи наклейки (в случае, если позволяет конструкция ТС).

Комплектность

Термопреобразователь (модель и исполнение - в соответствии с заказом) - 1 шт.

Паспорт (на русском языке) - 1 экз.

Руководство по эксплуатации - 1 экз. (по дополнительному заказу).

Защитная гильза в зависимости от модели или по дополнительному заказу.

Поверка

осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания температуры ±(0,005+0,00005-Itl) °С, где t - значение заданной температуры;

-    многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;

-    мегомметр М4100/3, рабочее напряжение до 500 В.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации на ТС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым ГКС TS500

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

ТУ 4211-002-65688266-2015 «Преобразователи термоэлектрические ГКС TS500, термопреобразователи сопротивления платиновые ГКС TS500».

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
