Термометры биметаллические GT500-6, 62330-15

Назначение

Термометры биметаллические исполнения GT500-6 (далее по тексту - термометры), предназначены для измерения температуры жидких сред в составе установки разделения воздуха PL4HN в г. Тольятти.

Описание

Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающее измеряемое значение температуры по шкале термометра.

Термометры относятся к показывающим стрелочным приборам погружного типа.

Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали (304 SS). Термометры выполнены с тыльным креплением термобаллона к корпусу.

Монтаж термометров на объектах измерений осуществляется с помощью штуцера или через промежуточную защитную гильзу из нержавеющей стали.

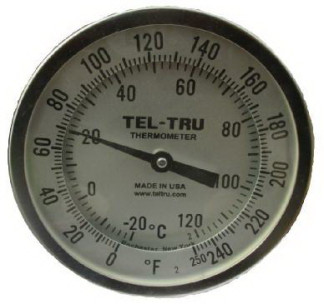

Фото общего вида термометра биметаллического исполнения GT500-6 приведено на рисунке 1.

Таблица 1

Примечание: Вариация показаний не превышает пределы допускаемой погрешности термометра.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Термометр биметаллический Паспорт Защитная гильза Методика поверки

2 шт. 2 экз. 2 экз. 1 экз.

Поверка

осуществляется по документу МП 62330-15 «Термометры биметаллические исполнения GT500-6. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2015 г.

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;

-    термометр лабораторный электронный «ЛТ-300», диапазон измерений температуры: от минус 50 до плюс 300 °С, ПГ: ± 0,05 °С, № 300077, свидетельство о поверке № 207/14-4858п (ВНИИМС) до 26.09.2015 г.;

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термометры биметаллические исполнения GT500-6.

Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим исполнения GT500-6

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

Техническая документация фирмы «TEL-TRU Manufacturing Co.», США.
