| Номер в госреестре | 62339-15 |
| Наименование СИ | Преобразователи давления измерительные пневматические |
| Обозначение типа СИ | 11GM |
| Изготовитель | "Foxboro", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные пневматические 11GM (далее - преобразователи) предназначены для непрерывного измерения значения измеряемого параметра - давления, а также преобразования его в унифицированный аналоговый пневматический информативный параметр выходного сигнала, в составе установки разделения воздуха PL4HN г. Тольятти.
Принцип действия преобразователей основан на принципе «силовой компенсации». Преобразователи состоят из первичного преобразователя давления и вторичного пневматического преобразователя, действующего на основе преобразователя «сопло-заслонка».
Измеряемое давление подается в камеру (капсулу) измерительного преобразователя, и деформация его чувствительного элемента линейно преобразуется в изменение положения заслонки, компенсирующей входное воздействие и регулирующей выходное давление.

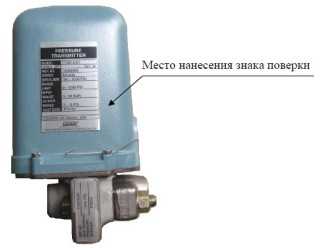

Знак поверки в виде наклейки наносится на поверхность корпуса преобразователя. Общий вид преобразователя с указанием места нанесения знака поверки приведен на рисунке 1.
Таблица 1
| Модификация преобразователя | 11GM-BS1 | 11GM-DS1 11GM-DM1 |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 9 (от 0 до 0,9) | от 0 до 50 (от 0 до 5) |
| Пределы основной допускаемой приведенной погрешности, % | ± 0,5 | |
| Вариация, % | 0,5 |
| Выходной сигнал, кПа | от 20 до 100 |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/ 10° C | ± 0,5 |
| Температура окружающей среды, °С | от минус 40 до плюс 120 |
| Давление воздуха питания, кПа | от 120 до 150 |
| Г абаритные размеры, мм, не более | 119x229x110 |
| Масса, кг, не более | 4,5 |
| Материал капсулы | Нержавеющая сталь 316 Монель |
наносится на корпус преобразователя в виде наклейки и на титульный лист паспорта типографским способом.
Преобразователь давления измерительный пневматический 11GM Паспорт
5 шт. 5 экз. 1 экз.
Методика поверки
осуществляется по документу МП 62339-15 «Преобразователи давления измерительные пневматические 11GM. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»
12.10.2015 г.
Основные средства поверки и вспомогательное оборудование:
- манометр грузопоршневой МП-2,5, ВПИ 0,25 МПа, класс точности 0,01;
- манометр грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, класс точности 0,05.
приведены в соответствующем разделе паспорта на преобразователь давления измерительный пневматический 11GM.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным пневматическим 11GM
ГОСТ 22521-85 «Датчики давления, разрежения и разности давлений с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
