| Номер в госреестре | 62341-15 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | KF 12 KTP 4 |
| Изготовитель | "KTF Engineering S.r.l.", Италия |
| Год регистрации | 2015 |
| Срок свидетельства | 18.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия KF 12 KTP 4 (далее - дозаторы) предназначены для дозирования жидких веществ.
Дозаторы встроены в комплексные линии розлива и упаковки смазочных масел, поставленные фирмой «Ralot» (Ирландия).
Принцип действия дозатора основан на преобразовании силы тяжести взвешиваемого материала посредством тензодатчиков в электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе и отображением значения дозируемого вещества в единицах массы в системе управления.
Конструктивно дозатор состоит из емкости оперативного хранения жидких веществ, двенадцати питателей, двенадцатиместного грузоприемного устройства карусельного типа для взвешивания тары до и после заполнения и системы управления. Тип заполнения - сверху.
Система управления выполнена в виде отдельного модуля, соединенного с дозатором кабелем связи и имеет сенсорный цветной экран.
Основные функции системы управления:
- проведение самотестирования (диагностики) основных узлов дозатора и ведение архива результатов самотестирования;
- отображения текущего состояния, режима работы и исправности узлов;
- управление заданием дозы и производительности;
- контроль порядка проведения юстировки (калибровки) грузоприемных устройств в динамическом и в статическом режиме;
- задание количества дозирующих устройств (от одного до десяти);
- осуществление производственной статистики (подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и пр.);
- контроль порядка и периодичности проведения планового техобслуживания;
- автоматическое прекращение работы дозатора в случае возникновения аварийных ситуаций.
Дозатор не предназначен для дозирования сыпучих материалов. Вязкость дозируемой жидкости в диапазоне от 40 до 200 сП.
Информация с дозатора может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS232, 20мА, Ethernet.
Система управления дозатора оснащена встроенным программным обеспечением. Идентификационное наименование программного обеспечения и номер версии высвечивается при обращении к соответствующему пункту меню системы управления.
Основные функции программного обеспечения: обработка сигнала с весоизмерительных датчиков и последующий пересчет их в единицы массы, хранение программ и результатов работы дозатора, вывод данных на дисплей и передача на внешние электронные устройства.
Программное обеспечение заложено в процессе производства и защищено от доступа и изменения, пломбами. Обновления программного обеспечения в процессе эксплуатации не предусмотрено.
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FDS |
| Номер версии ПО | 6.05 Ed:32* |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
| Примечание - номер версии ПО не ниже приведенного | |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

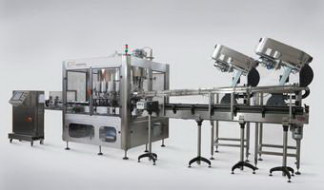

Фотография внешнего вида дозатора, встроенного в комплексную линию розлива и упаковки смазочных масел представлена на рисунке 1. Знак поверки в виде наклейки наносится на лицевую панель шкафа системы управления. Место нанесения знака поверки указано стрелкой.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Наибольший предел дозирования, г | 5 000 |
| Наименьший предел дозирования, г | 500 |
| Дискретность цифровой индикации массы, г | 1 |
| Максимальное допускаемое относительное отклонение массы каждой дозы от среднего значения при поверке (в эксплуатации), % | ± 0,15 (± 0,30) |
| Максимальное допускаемое относительное отклонение массы каждой дозы от номинального значения при поверке и в эксплуатации, % | ± 0,075 |
| Максимальная производительность дозатора, заполненных емкостей в час | 6 000 |
| Параметры электропитания от сети переменного тока напряжение, В / частота, Гц | 380 / 50 |
| Потребляемая мощность, В А, не более | 9 200 |
| Диапазон рабочих температур, °С | +15 ... +25 |
наносится типографским способом на титульном листе Руководства по эксплуатации.
Дозатор весовой дискретного действия KF 12 KTP 4 Руководство по эксплуатации
осуществляется по документу ГОСТ 8.523-2004 «Государственная система обеспечения единства измерений. Дозаторы весовые дискретного действия. Методика поверки».
Эталонные средства измерений, используемые при поверке: гири класса точности М1 по ГОСТ OIML R 111-1-2009 (четвертого разряда по ГОСТ 8.021-2005).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к дозаторам весовым дискретного действия KF 12 KTP 4
1 ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
2 Техническая документация фирмы «KTF Engineering s.r.l.», Италия.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 22.09.2024 |
