Системы автоматического регулирования Сфера, 62350-15

Системы автоматического регулирования «Сфера» (далее - САР «Сфера») предназначены для измерения силы постоянного тока и электрического сопротивления от первичных преобразователей, а также для сбора, обработки и регистрации измерительной информации и выдачи управляющих воздействий в аналоговой и дискретной форме.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62350-15
Наименование СИ	Системы автоматического регулирования
Обозначение типа СИ	Сфера
Изготовитель	ООО НПФ "Экситон-автоматика", г.Уфа
Год регистрации	2015
Срок свидетельства	18.11.2021
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Область применения - автоматизация технологических процессов на объектах добычи, подготовки, хранения, транспорта и переработки нефти, газа и других объектах.

Описание

САР «Сфера» обеспечивают выполнение следующих функций (в зависимости от исполнения):

- прием электрических унифицированных сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации;

- взаимодействие с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта по проводным и волоконно-оптическим линиям связи (ВОЛС);

- автоматическое, дистанционное и ручное управление технологическим оборудованием и исполнительными механизмами;

- управление регулирующими заслонками;

- выявление отклонений технологического процесса от заданных режимов и аварийных ситуаций;

- реализация ПАЗ, ТЗиБ;

- управление световой и звуковой сигнализацией;

- отображение необходимой информации о ходе технологического процесса (ТП) и состоянии оборудования;

- формирование трендов заданных технологических параметров;

- архивирование заданных технологических параметров, событий и действий оперативно

- диспетчерского персонала;

- защита от несанкционированного доступа (НСД);

- диагностика каналов связи и оборудования;

- автоматическое включение резервного оборудования;

- сохранение настроек при отказе и отключении электропитания.

САР «Сфера» являются проектно-компонуемым изделием. В зависимости от исполнения, в состав САР «Сфера» входит следующее типовое оборудование:

- автоматизированное рабочее место (далее - АРМ) оператора с горячим резервированием;

- АРМ-инженера;

- шкаф центрального процессора (далее - КЦ) с горячим резервированием;

- шкаф устройства связи с объектом (далее - УСО);

- шкаф управления САРД;

- шкаф силовой САРД;

- шкаф блока ручного управления (далее - БРУ);

- шкаф первичных преобразователей (далее - ШИП).

Приборные шкафы САР «Сфера» расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.

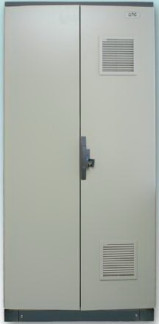

Внешний вид приборного шкафа приведен на рисунке 1.

Измерительные каналы (ИК) САР «Сфера» строятся на базе программируемых логических контроллеров и в общем случае состоят из:

1) Первичных измерительных преобразователей технологических параметров в сигналы постоянного тока «4..20 мА» или в электрическое сопротивление (в диапазоне от 30 до 180 Ом);

2) Промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;

3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифроаналоговые преобразования;

4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.

ИК САР «Сфера» по компонентному составу разделяются на следующие основные виды:

Измерительный канал вида 1 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 -20 мА» - модуль ввода аналоговых сигналов. Измерительный канал вида 2 имеет структуру: первичный измерительный преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 - 20 мА» - промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода аналоговых сигналов. Перечень возможных первичных измерительных преобразователей приведен в таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.

Примечание: Состав ИК зависит от конкретного исполнения.
