Системы измерительные контроля хода и усилия домкрата гидравлического ДГ 650/1200 АМЦ 11834, 62351-15

Назначение

Системы измерительные контроля хода и усилия домкрата гидравлического ДГ 650/1200 АМЦ 11834 (далее - системы) предназначены для измерений линейного перемещения и избыточного давления.

Описание

Системы производят измерения перемещений плунжеров домкрата гидравлического ДГ 650/1200 (далее - гидродомкрат) и определение силы, создаваемой гидродомкратом при натяжении и разгрузке армоканатов системы преднапряжения защитной оболочки АЭС.

Системы работают с одним или двумя гидродомкратами, установленными на армока-

нат.

Для каждого гидродомкрата обеспечивается четыре измерительных канала перемещения плунжеров и один измерительный канал избыточного давления в гидросистеме гидродомкрата.

Перемещение плунжера гидродомкрата, несущее информацию об измеряемой величине, поступает на вход измерительного канала перемещения, образованного последовательно соединёнными компонентами: датчик линейного перемещения (далее - ДП), адаптер, ноутбук, связующий компонент (кабельные линии).

Избыточное давление в гидросистеме гидродомкрата, несущее информацию об измеряемой величине, поступает на вход измерительного канала избыточного давления, образованного последовательно соединёнными компонентами: преобразователь давления измерительный (далее - ДД), адаптер, ноутбук, связующий компонент (кабельные линии).

Принцип работы систем основан на преобразовании величин перемещения плунжеров гидродомкрата ДП и величины избыточного давления масла в гидросистеме гидродомкрата ДД в постоянный электрический токовый сигнал 4 -20 мА. Поступающие с датчиков токовые сигналы измеряются в адаптере, откуда в цифровом коде передаются в ноутбук по его запросу.

Ноутбук с установленным программным обеспечением (далее - ПО) производит пересчёт полученной цифровой информации в значения измеряемых физических величин и осуществляет общее управление работой системы при сборе, визуализации и хранении результатов измерений.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки адаптера, в правом верхнем углу.

Знак поверки в виде оттиска клейма наносится несмывающейся краской на правую боковую стенку адаптера.

Системы выпускаются в двух модификациях: работающие с двумя гидродомкратами и с одним. При этом, количество датчиков, адаптеров и кабелей будет отличаться в два раза.

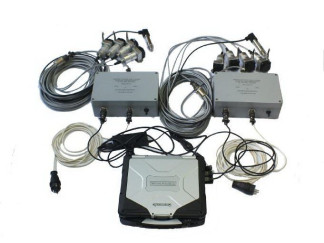

Фотография общего вида систем, работающих с двумя гидродомкратами представлена на рисунке 1.

Фотография общего вида систем, работающих с одним гидродомкратом представлена

на рисунке 2.

Программное обеспечение

ПО систем устанавливается в ноутбук и обеспечивает:

-    ввод исходных данных и их редактирование;

-    проверку работоспособности измерительных каналов системы;

-    съём информации с ДП и ДД с регистрацией времени измерения;

-    обработку результатов измерений;

-    визуализацию обработанных результатов измерений;

-    сохранение результатов измерений в базе данных;

-    формирование отчетов по результатам измерений и конфигурации системы;

-    поверку измерительных каналов системы.

Устанавливаемое ПО систем является метрологически значимым. Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Технические характеристики

Количество измерительных каналов линейного перемещения в зависимости от модификации, шт.

4 или 8

1 или 2 от 0 до 650

± 3,2

Количество измерительных каналов избыточного давления в зависимости от модификации, шт.

Диапазон измерений линейного перемещения, мм

Пределы допускаемой основной абсолютной погрешности измерений линейного перемещения, мм

Пределы допускаемой дополнительной абсолютной погрешности измерений линейного перемещения, вызванной отклонением температуры окружающей среды от нормальной во всём диапазоне рабочих температур, мм

± 2,4 от 0 до 40

± 0,4

Диапазон измерений избыточного давления, МПа

Пределы допускаемой основной приведённой погрешности измерений избыточного давления, %

Пределы допускаемой дополнительной приведённой погрешности измерений избыточного давления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, %    ± 0,1

Напряжение питания переменного тока от 187 до 242 В с частотой (50 ± 1) Гц.

Потребляемая мощность не более 90 В-А.

Электрическое сопротивление изоляции адаптера системы для цепей питания 220 В при испытательном постоянном напряжении 500 В в нормальных климатических условиях не менее 40 МОм, в условиях повышенной температуры плюс 40 °С не менее 10 МОм.

Габаритные размеры компонентов систем, мм, не более:

-    ДП    130x80x120;

-    ДД    040x140;

-    ноутбук    320x310x80;

-    адаптера    280x220x105.

-    ДП    0,5;

-    ДД    0,3;

-    ноутбук    4;

-    адаптер    4,5. Нормальные условия эксплуатации:

•    температура окружающего воздуха, °С    от 15 до 25;

•    относительная влажность окружающего воздуха при температуре 25 °С, % до 80;

•    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106 кПа (от 630 до 795). Рабочие условия эксплуатации:

•    температура окружающего воздуха, °С    от минус 10 до плюс 40;

•    относительная влажность окружающего воздуха при температуре 25 °С, % до 80;

•    атмосферное давление, кПа (мм рт.ст.)    от 84 до 106,7 кПа (от 630 до 800).

Знак утверждения типа

наносится на эксплуатационную документацию в левый верхний угол титульного листа типографским способом, а также на верхней крышке адаптера несмывающейся краской.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу АМЦ2.746.101 МП «Система измерительная контроля хода и усилия домкрата гидравлического ДГ 650/1200 АМЦ 11834. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 25 сентября 2015 г.

Перечень рекомендуемых основных средств поверки представлен в таблице 3.

Таблица 3

Сведения о методах измерений

Методика измерений приведена в разделе 3 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системам измерительным контроля хода и усилия домкрата гидравлического ДГ 650/1200 АМЦ 11834

1    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

2    ГОСТ 8.577-2002. ГСИ. Государственная поверочная схема для средств измерений линейных перемещений.

3    Система измерительная контроля хода и усилия домкрата гидравлического ДГ 650/1200 АМЦ 11834. Технические условия. ТУ 4343-144-04671464-2012.
