Измерители RLC E4982A, E4991B, 62363-15

62363-15
Измерители RLC Е4982А, Е4991В (далее - измерители) предназначены для измерений полного электрического сопротивления.
Карточка СИ
Номер в госреестре 62363-15
Наименование СИ Измерители RLC
Обозначение типа СИ E4982A, E4991B
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2015
Срок свидетельства 18.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители RLC Е4982А, Е4991В (далее - измерители) предназначены для измерений полного электрического сопротивления.

Описание

Конструктивно измеритель представляет собой моноблок, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.

Функциональные возможности измерителей определяются составом опций и аксессуаров, входящих в комплект измерителей. Состав опций приведен в таблице 1.

Таблица 1

Обозначение

Назначение опции

E4982A-030

RLC метр с диапазоном частот от 1 МГц до 300 МГц

E4982A-050

RLC метр с диапазоном частот от 1 МГц до 500 МГц

E4982A-100

RLC метр с диапазоном частот от 1 МГц до 1 ГГц

E4982A-300

RLC метр с диапазоном частот от 1 МГц до 3 ГГц

E4982AU-101

Модернизация частотного диапазона с 500 МГц до 1 ГГц

E4982AU-100

Модернизация частотного диапазона с 300 МГц до 1 ГГц

E4982AU-302

Модернизация частотного диапазона с 1 ГГц до 3 ГГц

E4982AU-301

Модернизация частотного диапазона с 500 МГц до 3 ГГц

E4982AU-300

Модернизация частотного диапазона с 300 МГц до 3 ГГц

E4982AU-050

Модернизация частотного диапазона с 300 МГц до 500 МГц

E4982A-1CM

Набор для монтажа в стойку

E4982A-1CN

Ручки на передней панели

E4982A-1CP

Набор для монтажа в стойку и ручки на передней панели

Измерители оборудованы стандартными интерфейсами GPIB, LAN и USB.

Принцип измерения измерителей основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.

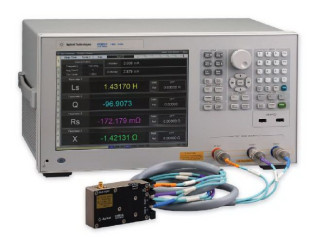

Внешний вид измерителей приведен на рисунке 1.

При оформлении внешнего вида измерителей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Места пломбировки от несанкционированно-го доступа

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой измерителей. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 2.

Идентификационные данные (признаки)

Значение

E4982A

E499m

Идентификационное наименование ПО

RF Impedance Analyzer Firmware

Номер версии (идентификационный номер) ПО

не ниже В.02.04

не ниже А.01.03

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

--

Алгоритм вычисления идентификатора ПО

--

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики измерителей приведены в таблицах 3-5. Условия эксплуатации измерителей приведены в таблице 6.

Таблица 3

Наименование характеристики

Значение характеристики

Характеристики источника сигнала

Диапазон установки частоты измерительного сигнала, МГц:

опция 030 (только E4982A) опция 050 опция 100 опция 300

от 1 до 300 от 1 до 500 от 1 до 1000 от 1 до 3000

Пределы допускаемой относительной погрешности установки частоты измерительного сигнала:

-    без опции 1Е5

-    с опцией 1Е5

±110-5

±110-6

Разрешающая способность установки частоты, мГц

1

Диапазон установки уровня выходного сигнала (при длине кабеля 1 м)

Диапазон установки выходного уровня мощности измерительного сигнала P1 (при длине кабеля 1 м), (в режиме 50 Q нагрузки на тестовом порту), дБм (дБ относительно мВт)

от минус 40 до 1

Диапазон установки выходного уровня мощности измерительного сигнала P1 (в режиме 50 Q нагрузки на тестовом порту) (при длине кабеля 2 м с установленной опцией 002) только E4982A, дБм

P2 = Р1-0,42^ГГц]

Диапазон установки среднеквадратического значения (СКЗ) силы тока (в режиме короткого замыкания на тестовом порту), мА

от 0,0894 до 10

Диапазон установки СКЗ выходного напряжения (в режиме холостого хода на тестовом порту), мВ

от 4,47 до 502

Разрешающая способность установки уровня выходного сигнала, дБ

0,1 (в случае установки напряжения или тока величина округляется до 0,1 дБ)

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки выходного уровня мощности (в режиме 50 О нагрузки на тестовом порту), дБ

-    частота не более 1 ГГц

-    частота более 1 ГГц

С опцией 010 (только E4991B):

-    частота не более 1 ГГц

-    частота более 1 ГГц

± 2 ± 3

от минус 3 до 2 от минус 6 до 5

Установка смещения (опция 001) только E4991B

Диапазон установки напряжения постоянного тока смещения, В

± 40

Разрешающая способность установки напряжения смещения, мВ

1

Пределы допускаемой погрешность установки смещения напряжения постоянного тока (при температуре окружающей среды от 18 °С до 28 °С):

± [0,05% + 5 мВ + 20 О х |Ыс|[мА]] [мВ] где Idc - ток смещения, считываемое значение

Диапазон установки силы постоянного тока смещения, мА

от 1 до 100

Разрешающая способность установки силы тока смещения, мкА

2

Пределы допускаемой погрешности установки силы постоянного тока смещения (при температуре окружающей среды от 18 °С до 28 °С )

± [0,2% + 20 мкА + |Udc|[B]) / 10 кО] [мЛ] где Udc - напряжение смещения, считываемое значение

Измеряемые величины

Z: модуль полного сопротивления (импеданса)

Y: модуль полной проводимости (адмитанса)

R: активное сопротивление G: активная проводимость С: ёмкость

Cp: электрическая емкость при параллельной схеме замещения Cs: электрическая емкость при последовательной схеме замещения L: индуктивность

Lp: индуктивность при параллельной схеме замещения

Ls: индуктивность при последовательной схеме замещения

9: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь

Q: добротность

G: активная проводимость

Rp: активное сопротивление при параллельной схеме замещения

Rs: активное сопротивление при последовательной схеме замещения Rdc: сопротивление постоянного тока_

Таблица 4 - E4982A

Погрешности измеряемых величин при измерении с тестовым адаптером 7 мм

Погрешности измеряемых величин при измерении при использовании для калибровки мер ХХ, КЗ и согласованной нагрузки и температуре окружающей среды (23±5) °С

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Z, Y

± (Ea + Eb) [%]

9

± (Еа + ЕЬ)/100 [рад]

L, C, X, B:

± (Ea + Eb) xV'l + Z?^:[o/0]

R, G

± (Еа + Eb) + <?*2[%]

D:

при |Dxxtg((Ea + Eb)/100)|< 1 при Dx < 0,1

Еа+ЕЬ

l+iJarXta-,i

± — JL DD

± (Еа + ЕЬ)/100

Q:

при |Qxxtg((Ea + Eb)/100)|<1 при 10/(Ea + Eb) > Qx > 10

1'1 с" 1* f"l

_1_ - Ж* 1DD

± „ .Fa+ЕЪ^ l±QxXtg*. idd 5

± Qx2(Ea + Eb)/100

При использовании для калибровки мер ХХ, КЗ , согласованной нагрузки и меры ёмкости с

низкими потерями

Z, Y

± (Ea + Eb) [%]

9

± Ec/100 [рад]

L, C, X, B:

± (Ea + Eb) xyfl + Dx2[%]

R, G

± (Ea + Eb) x7i+ QX\%\

D:

при |Dxxtg((Ea + Eb)/100)|< 1 при Dx < 0,1

,Ба-+ЕЪ. i.l+L)virj( j

_1_ - ID D

Ja+ЕЪ^ - 1DB ■

± (Ea + Eb)/100

Q:

при |Qxxtg((Ea + Eb)/100)|<1 при 10/(Ea + Eb) > Qx > 10

1 С IDD ^

Jq+Ж

I+QjjX iai--

— IDD

± Qx2(Ea + Eb)/100

Eb

± (Zs / |Zx| + Yo x |Zx|) x 100 [%], где |Zx| - абсолютная величина импеданса

Ес

± (0,06 + 0,08xf [МГц]\1000) [%]

Rdc

± (1 + (0,05/Rdut + Rdut/10000) x 100) [%], где Rdut-измеренная величина сопротивления постоянного тока

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

«Режим 1»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,54

от 100 до 500 МГц

± 0,62

от 500 МГц до 1 ГГц

± 0,92

от 1 до 1,8 ГГц

± 2,05

от 1,8 до 3 ГГц

± 4,42

Еа (при выходном уровне генератора от минус 20 до

1 дБм), %

от 1 до 100 МГц

± 0,66

от 100 до 500 МГц

± 0,74

от 500 МГц до 1 ГГц

± 1,11

от 1 до 1,8 ГГц

± 2,36

от 1,8 до 3 ГГц

± 4,81

Еа (при выходном уровне генератора от минус 33 до минс 20 дБм), %

от 1 до 100 МГц

± 1,13

от 100 до 500 МГц

± 1,22

от 500 МГц до 1 ГГц

± 1,84

от 1 до 1,8 ГГц

± 3,54

от 1,8 до 3 ГГц

± 6,35

Еа (при выходном уровне генератора меньше минус 33 дБм), % от 1 до 100 МГц

± 2,08

от 100 до 500 МГц

± 2,26

от 500 МГц до 1 ГГц

± 2,27

от 1 до 1,8 ГГц

± 4,34

от 1,8 до 3 ГГц

± 7,60

«Режим 2»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,52

от 100 до 500 МГц

± 0,59

от 500 МГц до 1 ГГц

± 0,89

от 1 до 1,8 ГГц

± 1,99

от 1,8 до 3 ГГц

± 4,34

Еа (при выходном уровне генератора от минус 20 до

1 дБм), %

от 1 до 100 МГц

± 0,58

от 100 до 500 МГц

± 0,66

от 500 МГц до 1 ГГц

± 0,98

от 1 до 1,8 ГГц

± 2,14

от 1,8 до 3 ГГц

± 4,54

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Еа (при выходном уровне генератора от минус 33 до минус 20 дБм), % от 1 до 100 МГц

± 0,81

от 100 до 500 МГц

± 0,90

от 500 МГц до 1 ГГц

± 1,35

от 1 до 1,8 ГГц

± 2,74

от 1,8 до 3 ГГц

± 5,31

Еа (при выходном уровне генератора меньше минус 33 дБм), % от 1 до 100 МГц

± 1,30

от 100 до 500 МГц

± 1,44

от 500 МГц до 1 ГГц

± 1,44

от 1 до 1,8 ГГц

± 2,92

от 1,8 до 3 ГГц

± 5,59

«Режим 3»

Еа (при выходном уровне генератора 1 дБм), % от 1 до 100 МГц

± 0,51

от 100 до 500 МГц

± 0,59

от 500 МГц до 1 ГГц

± 0,87

от 1 до 1,8 ГГц

± 1,97

от 1,8 до 3 ГГц

± 4,32

Еа (при выходном уровне генератора от минус 20 до

1 дБм), %

от 1 до 100 МГц

± 0,55

от 100 до 500 МГц

± 0,63

от 500 МГц до 1 ГГц

± 0,94

от 1 до 1,8 ГГц

± 2,08

от 1,8 до 3 ГГц

± 4,46

Еа (при выходном уровне генератора от минус 33 до минус 20 дБм), % от 1 до 100 МГц

± 0,65

от 100 до 500 МГц

± 0,80

от 500 МГц до 1 ГГц

± 1,20

от 1 до 1,8 ГГц

± 2,50

от 1,8 до 3 ГГц

± 5,00

Еа (при выходном уровне генератора меньше минус 33 дБм), % от 1 до 100 МГц

± 1,00

от 100 до 500 МГц

± 1,20

от 500 МГц до 1 ГГц

± 1,20

от 1 до 1,8 ГГц

± 2,50

от 1,8 до 3 ГГц

± 5,00

«Режим 1»

Zs (при выходном уровне генератора 1 дБм), мОм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (14 + 0,5 х ^МГц]) ± (19 + 0,5 х ^МГц])

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (20 + 0,5 х ^МГц]) ± (37 + 0,5 х ^МГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (36 + 0,5 х ^МГц]) ± (110 + 0,5 х ^МГц])

Zs (при выходном уровне генератора менее минус 33 дБм), мОм

± (248 + 0,5 х ^МГц])

«Режим 2»

Zs (при выходном уровне генератора 1 дБм), мОм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (13 + 0,5 х ^МГц]) ± (15 + 0,5 х ^МГц])

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (16 + 0,5 х ^МГц]) ± (26 + 0,5 х ^МГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (24 + 0,5 х ^МГц]) ± (64 + 0,5 х ^МГц])

Zs (при выходном уровне генератора менее минус 33 дБм), мОм

± (133 + 0,5 х ^МГц])

«Режим 3»

Zs (при выходном уровне генератора 1 дБм), мОм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (12 + 0,5 х ^МГц]) ± (14 + 0,5 х ^МГц])

Zs (при выходном уровне генератора от минус 20 до 1 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (15 + 0,5 х ^МГц]) ± (20 + 0,5 х ^МГц])

Zs (при выходном уровне генератора от минус 33 до минус 20 дБм), мОм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (20 + 0,5 х ^МГц]) ± (50 + 0,5 х ^МГц])

Zs (при выходном уровне генератора менее минус 33 дБм), мОм

± (100 + 0,5 х ^МГц])

«Режим 1»

Yo (при выходном уровне генератора 1 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (22 + 0,15 х ^МГц]) ± (10 + 0,15 х ^МГц])

Измеряемая величина

Пределы допускаемой относительной погрешности измерений

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (24 + 0,15 х ЦМГц]) ± (35 + 0,15 х ЦМГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (52 + 0,15 х ЦМГц]) ± (110 + 0,15 х £[МГц])

Yo (при выходном уровне генератора менее минус 33 дБм), мкСм

± (247 + 0,15 х ^МГц])

«Режим 2»

Yo (при выходном уровне генератора 1 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (20 + 0,15 х ^МГц]) ± (23 + 0,15 х ^МГц])

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (24 + 0,15 х ^МГц]) ± (35 + 0,15 х ^МГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (35 + 0,15 х ^МГц]) ± (б3 + 0,15 х ^МГц])

Yo (при выходном уровне генератора менее минус 33 дБм), мкСм

± (133 + 0,15 х ^МГц])

«Режим 3»

Yo (при выходном уровне генератора 1 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (19 + 0,15 х ^МГц]) ± (22 + 0,15 х ^МГц])

Yo (при выходном уровне генератора от минус 20 до 1 дБм), мкСм

Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (22 + 0,15 х ^МГц]) ± (30 + 0,15 х ^МГц])

Yo (при выходном уровне генератора от минус 33 до минус 20 дБм), мкСм Количество точек усреднения - не менее 8 Количество точек усреднения - менее 8

± (30 + 0,15 х ^МГц]) ± (50 + 0,15 х ^МГц])

Yo (при выходном уровне генератора менее минус 33 дБм), мкСм

± (100 + 0,15 х ^МГц])

Графики пределов допускаемой относительной погрешности измерений полного сопротивления (импеданса) E4982A (при различных режимах работы) представлены на рисунках 3 - 8.

[MHz]

Скорость измерений: Режим 3; выходной уровень генератора 1 дБм; количество точек усреднения - менее 8_

1 10 100 1000

[MHz]

Скорость измерений: Режим 3; выходной уровень генератора 1 дБм; количество

точек усреднения - не менее 8_

_Рисунок 4_

10000

1000

а юо

— 10

1

0.1

0.8%

1%

2%

5%

10%

100

10

1000

[MHzl

Скорость измерений: Режим 2; выходной уровень генератора 1 дБм; количество точек

усреднения - менее 8_

_Рисунок 5_

- 0.8%

- 1%

- 2% - 5%

- 10%

1 10 100 1000

[MHz]

Скорость измерений: Режим 2; выходной уровень генератора 1 дБм; количество точек

усреднения - не менее 8_

_Рисунок 6_

[MHz]

Скорость измерений: Режим 1; выходной уровень генератора 1 дБм; количество точек усреднения - менее 8_

[MHz]

Скорость измерений: Режим 1; выходной уровень генератора 1 дБм; количество точек

усреднения - менее 8_

_Рисунок 8_

Погрешности измеряемых величин при измерении с тестовым адаптером 7 мм

При использовании для калибровки мер ХХ, КЗ и согласованной нагрузки (температура окружающей среды 23 °С ±5 °С ).

Величина

Пределы допускаемой относительной погрешности измерений (E)

Z, Y

± (Еа + ЕЬ) [%]

9

± (Еа + ЕЬ)/100 [рад]

L, C, X, B:

± (Еа + Eb) xV'l + Ох2[щ

R, G

i л ^ 2

± (Еа + ЕЬ) хлМ + Q* [%]

D:

при IDx^tg^a + ЕЬ)/100)|< 1 где Dx- измеренная величина D (тангенс угла потерь)

при |Dx| < 0,1

\ ю 0 ± -п ,Да+ЕЪ. 1 -\-Dx X tg(-,i

± (Еа + ЕЬ)/100

Q:

при Qx^tg^a + ЕЬ)/100)|<1

Qx- измеренная величина Q (добротность)

при 10/(Еа + ЕЬ) > |Qx| > 10

_1_ v 1DD

н Ма+ЕЪ,

1 —OxX iai--

1DD

± Qx2(Еa + ЕЬ)/100

При использовании для калибровки мер ХХ, КЗ, согласованной нагрузки и меры ёмкости с низкими потерями (температура окружающей среды 23 °С ± 5 °С ).

Количество точек усреднения - не менее 32 Выходной уровень генератора от минус 23 до 1 дБм

Z, Y

± (Еа + ЕЬ) [%]

9

± (Еа + Eb)/100 [рад]

L, C, X, B:

+V(Ea + Eb)2 -\-{EcDxY[o/o]

R, G

±V(Ea + Eb)2 +(EcQxy[0/o]

D:

при |Dxхtg(Еc/100)|< 1

где Dx- измеренная величина D (тангенс угла потерь)

при |Dx| < 0,1

i 4 JLDD

± - Ec -)

JLDD

± Ес/100

Q:

при |Qx1 х1§(Ес/100)|<1

Qx- измеренная величина Q (добротность)

при 10/Ес > |Qx| > 10

± _ f.n 1+QxX tgy——1

± Qx2(Ес/100)

Eb = ± (Zs / |Zx| + Yo х |Zx|) [%] где |Zx| - измеренная абсолютная величина импеданса

Величина

Пределы допускаемой относительной погрешности измерений (E)

Еа (при выходном уровне генератора от минус 23 до

1 дБм), %

от 1 до 100 МГц

± 0,6

от 100 до 500 МГц

± 0,7

от 500 МГц до 1 ГГц

± 1,0

от 1 до 1,8 ГГц

± 2,0

от 1,8 до 3 ГГц

± 4,0

Еа (при выходном уровне генератора от минус 33 до

минус 23 дБм), %

от 1 до 100 МГц

± 0,65

от 100 до 500 МГц

± 0,75

от 500 МГц до 1 ГГц

± 1,05

от 1 до 1,8 ГГц

± 2,05

от 1,8 до 3 ГГц

± 4,05

Еа (при выходном уровне генератора от минус 40 до

минус 33 дБм), %

от 1 до 100 МГц

± 0,8

от 100 до 500 МГц

± 0,9

от 500 МГц до 1 ГГц

± 1,2

от 1 до 1,8 ГГц

± 2,2

от 1,8 до 3 ГГц

± 4,2

Ес (при частоте от 1 до 10 МГц), %

при |Zx| < 1 Ом

(0,03 + 0,08 х F[МГц]/1000 + 0,03/|Zx|)

[%]

при 1 Ом < |Zx| < 1,8 кОм

(0,06 + 0,08 х F[МГц]/1000) [%]

при |Zx| > 1,8 кОм

(0,03 + 0,08 х F|мГц]/1000 + |Zx|/

6х104) [%]

Ес (при частоте от 10 до 100 МГц), %

при |Zx| < 3 Ом

(0,05 + 0,08 х F[МГц]/1000 + 0,03/|Zx|)

[%]

при 3 Ом < |Zx| < 600 Ом

(0,06 + 0,08 х F[МГц]/1000) [%]

при |Zx| > 600 Ом

(0,05 + 0,08 х F|мГц]/1000 + |Zx|/

6х104) [%]

Ес (при частоте от 100 МГц до 3 ГГц), %

при |Zx| < 1 Ом

(0,03 + 0,08 х F[МГц]/1000 + 0,03/|Zx|)

[%]

при 1 Ом < |Zx| < 1,8 кОм

(0,06 + 0,08 х F[МГц]/1000) [%]

при |Zx| > 1,8 кОм

(0,03 + 0,08 х F|мГц]/1000 + |Zx|/

6х104) [%]

Zs1(при выходном уровне генератора минус 3 или

минус 13 дБм)

Количество точек усреднения - не менее 8

± (11 + 0,5 х F^^]) [мОм]

Количество точек усреднения - не более 7

± (12 + 0,5 х F^^]) [мОм]

Zs1(при выходном уровне генератора минус 23 дБм)

Количество точек усреднения - не менее 8

± (12 + 0,5 х F^^) [мОм]

Количество точек усреднения - не более 7

± (16 + 0,5 х F^^]) [мОм]

Величина

Пределы допускаемой относительной погрешности измерений (E)

Zs1(при выходном уровне генератора от минус 23 до 1 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (17 + 0,5 x Б[МГц]) [мОм] ± (21 + 0,5 x б[мГц]) [мОм]

Zs1(при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (25 + 0,5 x Б[МГц]) [мОм] ± (50 + 0,5 x Б[МГц]) [мОм]

Zs1(при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (50 + 0,5 x Б[МГц]) [мОм] ± (100 + 0,5 x Б[МГц]) [мОм]

Yo (при выходном уровне генератора от минус 17 до 1 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (1,7 + 0,1 x Б[МГц]) [мкСм] ± (4,0 + 0,1 x Б[МГц]) [мкСм]

Yo (при выходном уровне генератора от минус 23 до минус 17 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (4,0 + 0,1 x Б[МГц]) [мкСм] ± (8,0 + 0,1 x б[мГц]) [мкСм]

Yo (при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (10 + 0,1 x Б[МГц]) [мкСм] ± (30 + 0,1 x б[мГц]) [мкСм]

Yo (при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (20 + 0,1 x Б[МГц]) [мкСм] ± (60 + 0,1 x БМГц]) [мкСм]

1- величина нормируется при не менее 8 точках усреднения, выполнении 2-х типов калибровок и не менее 8-ми измерений

График погрешности измерения |Z|,|Y| после калибровки ХХ, КЗ и согласованная нагрузка.При выходном уровне генератора минус 33 дБм.Количество точек усреднения не менее 8. Температура окружающей среды 23 °С ± 5 °С

1000k    ЮМ    ЮОМ    1G

Frequency fHz)

Погрешности измеряемых величин при измерении с опцией 007 _Температура окружающей среды 23 °С ± 5 °С._

Относительная погрешность установки выходного уровня мощности, дБ

-    частота не более 1 ГГц

от минус 4 до 2 от минус 5 до 3

-    частота более 1 ГГц

± (Еа + ЕЬ) [%]

Z|,|Y

± (Еа + ЕЬ)/100 [рад]

9

Еа (при выходном уровне генератора от минус 23 до 1 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц

± 0,7 ± 0,8 ± 1,1 ± 2,1 ± 4,1

от 1,8 до 3 ГГц_

Величина

Пределы допускаемой относительной погрешности измерений (E)

Ea (при выходном уровне генератора от минус 33 до минус 23 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц

± 0,75 ± 0,85 ± 1,15 ± 2,15 ± 4,15

Ea (при выходном уровне генератора от минус 40 до минус 33 дБм), % от 1 до 100 МГц от 100 до 500 МГц от 500 МГц до 1 ГГц от 1 до 1,8 ГГц от 1,8 до 3 ГГц

± 0,9 ± 1,0 ± 1,3 ± 2,3 ± 4,3

Eb = ± (Zs / |Zx| + Yo x |Zx|) [%] где |Zx| - измеренная абсолютная величина импеданса

Zs(при выходном уровне генератора минус 3 или минус 13 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (23 + 0,5 x Б[МГц]) [мОм]

± (24 + 0,5 x Б[МГц]) [мОм]

Zs(при выходном уровне генератора минус 23 дБм) Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (24 + 0,5 x Б[МГц]) [мОм]

± (28 + 0,5 x Б[МГц]) [мОм]

Zs(при выходном уровне генератора от минус 23 до 1 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (29 + 0,5 x Б[МГц]) [мОм] ± (36 + 0,5 x б[мГц]) [мОм]

Zs(при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (35 + 0,5 x Б[МГц]) [мОм] ± (70 + 0,5 x б[мГц]) [мОм]

Zs(при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (50 + 0,5 x Б[МГц]) [мОм] ± (150 + 0,5 x Б[МГц]) [мОм]

Yo (при выходном уровне генератора от минус 17 до 1 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (8 + 0,1 x Б[МГц]) [мкСм] ± (10 + 0,1 x Б[МГц]) [мкСм]

Yo (при выходном уровне генератора от минус 23 до минус 17 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7

± (10 + 0,1 x Б[МГц]) [мкСм] ± (14 + 0,1 x Б[МГц]) [мкСм]

Пределы допускаемой относительной погрешности измерений (E)

Величина

Yo (при выходном уровне генератора от минус 33 до минус 23 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7_

± (15 + 0,1 х F^^]) [мкСм] ± (40 + 0,1 х F^^]) [мкСм]

Yo (при выходном уровне генератора от минус 40 до минус 33 дБм)

Количество точек усреднения - не менее 8 Количество точек усреднения - не более 7_

± (35 + 0,1 х F^^]) [мкСм] ± (80 + 0,1 х F^^]) [мкСм]

График погрешности измерения |Z|,|Y| после калибровки ХХ, КЗ и согласованная нагрузка.При выходном уровене генератора минус 13 дБм и минус 3 дБм. Количество точек усреднения не менее 8. Температура окружающей среды 23 °С ±5 °С

График погрешности измерения |Z|,|Y| после калибровки ХХ, КЗ и согласованная нагрузка.При выходном уровне генератора минус 33 дБм. Количество точек усреднения не менее 8. Температура окружающей среды 23 °С ± 5 °С

ЮООк    ЮМ    ЮОМ    1G

Frequency (Hz)

00001

100k

10k

ч.

lk

cf

Ч,

100

n"

\

10

0.1

10

ЮМ    юом

1000k

1G

Frequency (Hz)

Таблица 6 - Условия эксплуатации и технические характеристики измерителей

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

температура окружающей среды, °С

23 ± 5

относительная влажность воздуха, %

от 29 до 80

атмосферное давление, кПа

от 96 до 104

Г абаритные размеры (длинах высотахширина), мм, не более

426х222х277

432 х 222 х 289

Масса, кг, не более

13

14

Напряжение питания, В

198-264

90-264

Частота Гц

47-63

47-63

Потребляемая мощность, В-А, не более

300

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус измерителя в виде наклейки.

Таблица 7

Наименование

Количество

Измеритель RLC E4982A/ Измеритель RLC E4991A

1 шт.

Руководство по эксплуатации

1 шт.

Методика поверки

1 шт.

Поверка

осуществляется по документу 651-15-29 «Инструкция. Измерители RLC E4982A, Е4991В. Методика поверки», утвержденному первым заместителем генерального Директора - заместителя по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015 г.

Основные средства поверки:

- частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1 10-8;

-блок измерительный ваттметров N1914A рег. № 57386-14 с преобразователями E9304A рег. № 57387-14 пределы допускаемой относительной погрешности измерений мощности ±(3-5) %.

Сведения о методах измерений

Измерители RLC E4982A, Е4991В. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям RLC E4982A, Е4991В

Техническая документация фирмы-изготовителя.

62363-15
Номер в ГРСИ РФ:
62363-15
Производитель / заявитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2015
Cрок действия реестра:
18.11.2025
Похожие СИ
86676-22
86676-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.09.2027
69676-21
69676-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 18.06.2026
35609-20
35609-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
24226-20
24226-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
76479-19
76479-19
2019
"IET Labs, Inc.", США
Срок действия реестра: 28.10.2024
74180-19
74180-19
2019
"CHY FIREMATE CO., Ltd.", Тайвань
Срок действия реестра: 26.02.2024
46511-19
46511-19
2019
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.03.2023
71516-18
71516-18
2018
"Good Will Instrument Co., Ltd.", Тайвань
Срок действия реестра: 15.06.2029
27904-18
27904-18
2018
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 31.08.2022
69676-17
69676-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.04.2020
