Измерители RLC E4980A, E4980AL (далее - измерители) предназначены для измерений полного электрического сопротивления (импеданса).

Документы
Карточка СИ
Номер в госреестре 62364-15
Наименование СИ Измерители RLC
Обозначение типа СИ E4980A, E4980AL
Изготовитель Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации 2015
Срок свидетельства 18.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Измерители RLC E4980A, E4980AL (далее - измерители) предназначены для измерений полного электрического сопротивления (импеданса).

Описание

Конструктивно измеритель представляет собой моноблок, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.

Функциональные возможности измерителей определяются составом опций и аксессуаров, входящих в комплект измерителей. Состав опций приведен в таблице 1.

Таблица 1

Обозначение

Назначение опции

E4980A

RLC метр с диапазоном частот от 20 Гц до 2 МГц

E4980AL-102

RLC метр с диапазоном частот от 20 Гц до 1 МГц

E4980AL-052

RLC метр с диапазоном частот от 20 Гц до 500 кГц

E4980AL-032

RLC метр с диапазоном частот от 20 Гц до 300 кГц

E4980ALU-113

Модернизация частотного диапазона с 500 кГц до 1 МГц

E4980ALU-112

Модернизация частотного диапазона с 300 кГц до 1 МГц

E4980ALU-052

Модернизация частотного диапазона с 300 кГц до 500 кГц

E4980ALU-111

Модернизация частотного диапазона с 500 кГц до 1 МГц

E4980ALU-110

Модернизация частотного диапазона с 300 кГц до 1 МГц

E4980ALU-050

Модернизация частотного диапазона с 300 кГц до 500 кГц

E4980ALU-201

Добавление интерфейса манипулятора

E4980ALU-301

Добавление интерфейса сканера

E4980A-001

Улучшение мощности и подачи смещения

E4980A-002

Интерфейс подачи тока смещения

E4980A-005

Начальная модель

E4980A-007

Стандартная модель

E4980A-200

Измерения сопротивления при постоянном токе

E4980A-201

Интерфейс манипулятора

E4980A-301

Интерфейс сканера

E4980A-710

Отсутствуют интерфейсы сканера и манипулятора

E4980A-1CM

Комплект для монтажа в стойку

Измерители оборудованы стандартными интерфейсами GPIB, LAN и USB.

Принцип измерения измерителей RLC E4980A, E4980AL основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения. Измерители с опцией 001 обеспечивают расширенный диапазон уровней тестовых сигналов и возможность измерений со смещением до ± 40 В.

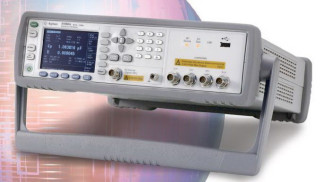

Внешний вид измерителей приведен на рисунке 1.

Рисунок 2 - Место пломбирования от несанкционированного доступа

Место пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой измерителей. Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

E4980A/E4980AL Firmware Revision

Номер версии (идентификационный номер) ПО

не ниже 3.0

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

--

Алгоритм вычисления идентификатора ПО

--

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р50.2.077-2014.

Технические характеристики

Основные метрологические и технические характеристики измерителей приведены в таблице 3. Условия эксплуатации измерителей приведены в таблице 4.

Таблица 3

Наименование характеристики

Значение характеристики

Диапазон измерения импеданса, Ом

от 110-3 до 1108

Характеристики источника сигнала

Диапазон установки частоты тестового сигнала, Гц, для моделей:

Е4980Л,

Е4980A -100, Е4980AL -100 Е4980A -050, Е4980AL -050 Е4980A -030, Е4980AL -030

от 20 Гц до 2 МГц от 20 Гц до 1 МГц от 20 Гц до 500 кГц от 20 Гц до 300 кГц

Пределы допускаемой относительной погрешности установки частоты тестового сигнала, %

±0,01

Диапазон установки напряжения переменного тока тестового сигнала, В

от 0,0001 до 2

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот

не более 1 МГц (без включение АРУ) не более 1 МГц (с включение АРУ)

± (0,1U+1 мВ)

± (0,06U+1 мВ) где U - устанавливаемое напряжение, В

Диапазон установки силы переменного тока тестового сигнала, мА

от 0,001 до 20

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот

не более 1 МГц (без включение АРУ) не более 1 МГц (с включение АРУ)

± (0,11+10 мкА)

± (0,06 1+10 мкА) где I-устанавливаемая сила тока, А

Диапазон установки напряжения постоянного тока смещения, В

±2

Пределы допускаемой погрешности установки напряжения смещения

± (0,001U+2 мВ) где U - устанавливаемое напряжение смещения, В

Опция 001

Диапазон установки напряжения переменного тока

тестового сигнала, В

-при частоте не более 1 МГц

-при частоте более 1 МГц

от 0,0001 до 20 от 0,0001 до 15

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот (без включения АРУ)

-частота не более 1 МГц, напряжение тестового сигнала не более 2 В -частота не более 300 кГц, напряжение тестового сигнала более 2 В -частота более 300 кГц, но не более 1 МГц напряжение тестового сигнала более 2 В

± (0,1U+1 мВ)

± (0,1U+10 мВ)

± (0,1U+20 мВ) где U - устанавливаемое напряжение, В

Пределы допускаемой погрешности установки напряжения переменного тока тестового сигнала, в диапазоне частот (с включением АРУ)

-частота не более 1 МГц, напряжение тестового сигнала не более 2 В.

-частота не более 300 кГц, напряжение тестового сигнала более 2 В- правильно -частота более 300 кГц, но не более 1 МГц напряжение тестового сигнала более 2 В

± (0,06U+1 мВ)

± (0,06U+10 мВ)

± (0,12 U+20 мВ) где U - устанавливаемое напряжение, В

Диапазон установки силы переменного тока тестового сигнала, мА

от 0,001 до 100

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот (без включения АРУ)

-частота не более 1 МГц, сила тока тестового сигнала не более 20 мА

-частота не более 300 кГц, сила тока тестового сигнала более 20 мА-правильно

-частота более 300 кГц, но не более 1 МГц, сила тока тестового сигнала более 20 мА

± (0,11+10 мкА)

± (0,11+100 мкА)

± (0,15 1+200 мкА) где I-устанавливаемая сила тока, А

Пределы допускаемой погрешности установки силы переменного тока тестового сигнала, в диапазоне частот (с включением АРУ)

-частота не более 1 МГц, сила тока тестового сигнала не более 20 мА

-частота не более 300 кГц, сила тока тестового сигнала более 20 мА

-частота более 300 кГц, но не более 1 МГц, сила тока тестового сигнала более 20 мА

± (0,06 1+10 мкА)

± (0,06 1+100 мкА)

± (0,12 1+200 мкА) где I-устанавливаемая сила тока, А

Диапазон установки напряжения постоянного тока смещения, В

±40

Наименование характеристики

Значение характеристики

Пределы допускаемой погрешности установки напряжения смещения

-    при тестовом сигнале не более 2 В

-    при тестовом сигнале более 2 В

± (0,001^+2мВ)

± (0,001^+4мВ) где U - устанавливаемое напряжение смещения, В

Диапазон смещения силы постоянного тока, мА

±100

Характеристики встроенного измерителя

Пределы допускаемой погрешности измерения напряжения переменного тока в диапазоне от 5 мВ до 2 В в частотном диапазоне:

-    до 1 МГц включительно

-    свыше 1 МГц

± (0,03 №зм +0,5 мВ)

± (0,06 №зм +1 мВ) где Uизм - измеренное напряжение, В

Опция 001

Пределы допускаемой погрешности измерения напряжения переменного тока в диапазоне от 2 В до 10 В в частотном диапазоне:

-    до 300 кГц включительно

-    свыше 300 кГц до 1 МГц

± (0,03 №зм + 5 мВ)

± (0,06 №зм + 10 мВ) где Uизм - измеренное напряжение, В

Пределы допускаемой погрешности измерения силы переменного тока в диапазоне от 50 мкА до 20 мА в частотном диапазоне:

-    до 1 МГц включительно

-    свыше 1 МГц

± (0,03 1изм +0,5 мкА)

± (0,06 1изм +10 мкА) где 1изм - измеренная сила тока, мА

Опция 001

Пределы допускаемой погрешности измерения силы переменного тока в диапазоне от 20 мА в частотном диапазоне:

-    до 300 кГц включительно

-    свыше 300 кГц

± (0,03 1изм + 50 мкА)

± (0,06 1изм + 100 мкА) где 1изм - измеренная сила тока, мА

Измеряемые величины

Z: модуль полного сопротивления (импеданса)

Y: модуль полной проводимости (адмитанса)

R: активное сопротивление

G: активная проводимость

С: ёмкость

L: индуктивность

9: фазовый угол

Х: реактивное сопротивление

В: реактивная проводимость

D: тангенс угла потерь

Q: добротность

5а - 5е + бкАЛИБР,

где 5а - пределы допускаемой относительной погрешности измерений основных параметров -|Z|, R, X, |Y|, G, B, L, C ( погрешность величин L, C, X и В нормируется при Dx < 0,1; погрешность R и G нормируется при Qx < 0,1);

(Z-импеданс полное сопротивление, R-активное сопротивление, X-реактивное сопротивление, Y-идминтанс полная проводимость, G- активная проводимость, В- реактивная проводимость, L- индуктивность, С- емкость) Dx-измеренный тангенс угла потерь, Qx-измеренная величина добротности. где:

5e - пределы допускаемой относительной погрешности измерений основных параметров

(|Z|, R, X, |Y|, G, B, L, C);

5КалИБР - пределы допускаемой погрешности калибровки.

Пределы допускаемой относительной погрешности измерений тангенса угла потерь (Ое)

(при DX < 0,1):

Da - De +9калибр,

где DX - измеренная величина D;

De - пределы допускаемой относительной погрешности измерений тангенса угла потерь; 9калибр - пределы допускаемой погрешности калибровки фазового угла, рад.

Пределы допускаемой абсолютной погрешности измерений добротности (при QX х Da < 1)

Qa - ± (Qx2 • Da) / (1 ± Qx • Da)

где QX - измеренная величина добротности.

Пределы допускаемой относительной погрешности измерений фазового угла

9а - 9е + 9калибр,

где 9е - пределы базовой допускаемой относительной погрешности измерений фазового угла;

Пределы допускаемой относительной погрешности измерений активной проводимости (при Dx < 0,1)

Ga - Bx + Da,

где Bx - измеренная величина В;

Вх - 2nfCx - 1/2nfLx,

где f - частота тестового сигнала (Гц);

CX - измеренное значение С (Ф);

LX - измеренное значение L (Гн);

Пределы допускаемой абсолютной погрешности измерений активного сопротивления при параллельной схеме замещения (при DX < 0,1)

Rpа - ± (Rpх • Da) / (DX ± Da)

где Rpх - измеренная величина активного сопротивления при параллельной схеме замещения.

Пределы допускаемой абсолютной погрешности измерений активного сопротивления при последовательной схеме замещения (при DX < 0,1)

Rsа - Хх • Da

где Xx - 1 / 2nfCX - 2nfLX - измеренная величина Х.

5е - ± [Ab + Zs/|Zm|^100 +Yo^|Zm|^100]Kt ,

где 5e -пределы допускаемой относительной погрешности измерений основных параметров

(|Z|, R, X, |Y|, G, B, L, C);

Ab - значение основной погрешности;

Zs - коэффициент смещение короткого замыкания;_

Наименование характеристики

Значение характеристики

|Zm| - модуль полного сопротивления испытуемого устройства;

Yo - коэффициент смещение холостого хода;

Kt - температурный коэффициент.

Пределы допускаемой относительной погрешности измерений тангенса угла потерь (Ве):

- при DX < 0,1

De = ± 5e / 100,

где DX - измеренная величина D

- при DX > 0,1,

De = ± 5e х (1 + Dx) / 100;

Пределы допускаемой относительной погрешности измерений добротности (Qe) (при Q • De

<1):

Qe = ± (Qx2 • De)/(1 ± Qx • De),

где QX - измеренная величина Q

Пределы допускаемой относительной погрешности измерений фазового угла (9d):

6е = (180 • 5e) / (п • 100)

Пределы допускаемой относительной погрешности измерений активной проводимости (Ge):

Ge = Bx • De,

где Bx - измеренная реактивная проводимость.

Вх = 2nfCx = 1/2nfLx,

где f - частота тестового сигнала (Гц);

CX - измеренное значение С (Ф);

LX - измеренное значение L (Гн);

Пределы допускаемой относительной погрешности измерений активного сопротивления

при параллельной схеме замещения (при DX < 0,1):

Rpe = ± Ярх • De / (DX ± De),

где Ярх - измеренная величина активного сопротивления при параллельной схеме замеще

ния (Ом);

Пределы допускаемой относительной погрешности измерений активного сопротивления

при последовательной схеме замещения (при DX < 0,1):

Rse = Xx • De,

где Xx = 1 / 2nfCX = 2nfLX

Доплнительная погрешность при превышении длины кабеля значения 1 м:

0,015 % • ( f /1 МГц)2 • (Lкабеля)2

где Lкабеля - длина кабеля, м.

начение основной погрешности (время измерения-SHORT)

Частота тесто

Значение напряжения тестового сигнала

вого сигнала, Гц

от 5 до 50 мВ

от 50 мВ до 0,3 В

от 0,3 до 1 В

от 1 до 10 В

от 10 до 20 В

от 20 до 125

(0,6%) • (50 мВ / Vs)

0,60 %

0,30 %

0,30 %

0,30 %

от 125 до 106

(0,2%) • (50 мВ / Vs)

0,20 %

0,10 %

0,15 %

0,15 %

от 106 до 2х106

(0,4%) • (50 мВ / Vs)

0,40 %

0,20 %

0,20 %

0,20 %

Значение основной погрешности (время измерения-MED, LONG)

Частота тесто

Значение напряжения тестового сигнала

вого сигнала,

от 5 до

от 50 мВ до

от 0,3 до

от 1 до

от 10 до

Гц

50 мВ

0,3 В

1 В

10 В

20 В

от 20 до 125

(0,25%) • (30 мВ / Vs)

0,25 %

0,10 %

0,15 %

0,15 %

от 125 до 106

(0,1%) • (30 мВ / Vs)

0,10 %

0,05 %

0,10 %

0,15 %

от 106 до 2*106

(0,2%) • (30 мВ / Vs)

0,20 %

0,10 %

0,20 %

0,30 %

Vs- напряжение тестового сигнала, В

Погрешность измерений модуля полного сопротивления испытуемого устройства

Имепеданс испытуемого устройства

Частота тестового сигнала, Гц

1,08 Ом < Zx < 30 Ом

Zx < 1,8 Ом

от 20 до 106

0,05 %

0,10 %

от 106 до 2-106

0,10 %

0,20 %

Частота тестового сигнала, МГц

Имепеданс испытуемого устройства

9,2 кОм < Zx < 92 кОм

92 кОм < Z

0,00 %

0,05 %

от 0,01 до 0,1

0,05 %

0,05 %

от 0,1 до 1

0,10 %

0,10 %

от 1 до 2

Коэффициент смещения короткого замыкания

при Zx > 1,8 Ом)

Частота тестового сигнала, Гц

Время измерения

SHORT

MED, LONG

от 20 до 2-10°

2,5 мОм • (1 + 0,4/ Vs) • (1 + (1000/f)0,5)

0,6 мОм • (1 + 0,4/ Vs) • (1 + (1000/f)0,5)

при Zx < 1,8 Ом)

Время измерения

SHORT

MED, LONG

Частота тестового сигнала, Гц

1 мОм • (1 + 1/ Vs) • (1 + (1000/f)0,5)

0,2 мОм • (1 + 1/ Vs) • (1 + (1000/f)0,5)

Дополнительная погрешность коэффициента смещения короткого замыкания

Длина кабеля ^кабеля), м

Частота тестового сигнала, Гц

Коэффициент смещение холостого хода

Частота тестового сигнала, МГц

Время измерения (при Vs < 2,0 В)

SHORT

MED, LONG

от 0,01 до 0,1

2 нСм • (1 + 0,1 / Vs) • (1 + (100 / f)0,5)

0,5 нСм • (1 + 0,1 / Vs) • • (1 + (100 / f)0,5)

от 0,1 до 1

20 нСм • (1 + 0,1 / Vs)

5 нСм • (1 + 0,1 / Vs)

от 1 до 2

40 нСм • (1 + 0,1 / Vs)

10 нСм • (1 + 0,1 / Vs)

Частота тестового сигнала, МГц

Время измерения (при Vs > 2,0 В)

SHORT

MED, LONG

от 0,01 до 0,1

2 нСм • (1 + 2 / Vs) • (1 + (100/f)0,5)

0,5 нСм • (1 + 2 / Vs) • (1 + (100/f)0,5)

от 0,1 до 1

20 нСм • (1 + 2 / Vs)

5 нСм • (1 + 2 / Vs)

от 1 до 2

40 нСм • (1 + 2 / Vs)

10 нСм • (1 + 2 / Vs)

Дополнительная погрешность коэффициента смещение холостого хода

Частота тестового сигнала, МГц

Длина кабеля (Ькабеля), м

0

1

2

4

от 0,01 до 0,1

1

1 + 5 • f/1 МГц

1 + 10 • f/1 МГц

1 + 20 • f/1 МГц

от 0,1 до 1

1

1 + 0,5 • f/1 МГц

1 + 1 • f/1 МГц

1 + 2 • f/1 МГц

от 1 до 2

1

1 + 1 • f/1 МГц

1 + 2 • f/1 МГц

1 + 4 • f/1 МГц

Температурный коэф

фициент

Температура окружающей среды, 0С

Kt

от 18 до 28

1

Погрешность калибровки

Измеряемая

величина

Частота тестового сигнала (диапазон измерений импеданса 0,1 Ом, 1 Ом и 10 Ом)

от 20 Гц до 1 кГц

от 1 до 10 кГц

от 10 до 100 кГц

от 100 до 300 кГц

от 300 кГц до 1 МГц

от 1 до 2 МГц

|Z| [%]

0,03

0,05

0,05

0,05 + +5 • 10-5f

0,05 +

+ 5 • 10-5f

0,01 +

+ 1 • 10-4f

6 [рад]

1 • 10-4

-4

0

(N

-4

0

3

3 • 10-4 + + 2 • 10-7f

3 • 10-4 + + 2 • 10-7f

6 • 10-4 + + 4 • 10-7f

Измеряемая

величина

Частота тестового сигнала (диапазон измерений импеданса 1

00 Ом)

от 20 Гц до 1 кГц

от 1 до 10 кГц

от 10 до 100 кГц

от 100 до 300 кГц

от 300 кГц до 1 МГц

от 1 до 2 МГц

|Z| [%]

0,03

0,05

0,05

0,05 + +540-5f

0,05 +

+ 5-10-5f

0,01 +

+ 1 • 10-4f

6 [рад]

1 • 10-4

2-10-4

3 • 10-4

3 • 10-4

3 • 10-4

6-10-4

Измеряемая

величина

Частота тестового сигнала (диапазон измерений импеданса 300 Ом и 1 кОм)

от 20 Гц до 1 кГц

от 1 до 10 кГц

от 10 до 100 кГц

от 100 до 300 кГц

от 300 кГц до 1 МГц

от 1 до 2 МГц

Z [%]

0,03

0,03

0,05

0,05

0,05

0,1

6 [рад]

1 • 10-4

1 • 10-4

3 • 10-4

3 • 10-4

3 • 10-4

6-10-4

Измеряемая

величина

Частота тестового сигнала (диапазон измерений импеданса 3 и 10 кОм)

от 20 Гц до 1 кГц

от 1 до 10 кГц

от 10 до 100 кГц

от 100 до 300 кГц

от 300 кГц до 1 МГц

от 1 до 2 МГц

|Z| [%]

0,03 + 10-4f

0,03 + 10-4f

0,03 + 10-4f

0,03 + 10-4f

0,03 + 10-4f

0,06 +

+ 2* 10-4f

9 [рад]

(100 + 2,5-f) • 10-6

(100 + 2,5-f) • 10-6

(100 + 2,5-f) • 10-6

(100 + 2,5-f) • 10-6

(100 + 2,5-f) • 10-6

(200 + 5-f) • 10-6

Измеряемая

величина

Частота тестового сигнала (диапазон измерений импеданса 30 и 100 кОм)

от 20 Гц до 1 кГц

от 1 до 10 кГц

от 10 до 100 кГц

от 100 до 300 кГц

от 300 кГц до 1 МГц

от 1 до 2 МГц

Z [%]

0,03 + 10-3f

0,03 + 10-3f

0,03 + 10-3f

0,03 + 10-3f

0,03 + 10-4f

0,06 +2-10-4f

9 [рад]

(100 + 20-f) • 10-6

(100 + 20-f) • 10-6

(100 + 20-f) • 10-6

(100 + 20-f) • 10-6

(100 + 2,5-f)-10-6

(200 + 5-f) • 10-6

График пределов допускаемой относительной погрешности измерения импеданса (напряжение тестового сигнала 1 В, длина кабеля 0 м, режим времени измерения - MED) представлены на рисунке 3.

1м-

Юр

100р -

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

температура окружающей среды, °С

23 ± 5

относительная влажность воздуха, %

от 15 до 85

атмосферное давление, кПа

от 84 до 106

Г абаритные размеры (длинах высотахширина), мм, не более

390x375x105

Масса, кг, не более

5,3

Напряжение питания, В

90-264

Частота Гц

47-63

Потребляемая мощность, В-А, не более

150

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпуса блоков измерителя в виде наклейки.

Комплектность

Комплект поставки измерителей приведен в таблице 5.

Таблица 5

Наименование

Количество

Примечание

Измеритель (RLC E4980A, E4980AL)

1 шт.

по заказу

Руководство по эксплуатации

1 шт.

Методика поверки

1 шт.

16034E Устройство для измерения чип - компонентов

1 шт.

по заказу

16034G Устройство для измерения чип - компонентов

1 шт.

по заказу

16034H Устройство для измерения чип - компонентов

1 шт.

по заказу

16044A У стройство для измерения чип - компонентов

1 шт.

по заказу

16047A Тестовое приспособление

1 шт.

по заказу

16047D Тестовое приспособление

1 шт.

по заказу

16047E Тестовое приспособление

1 шт.

по заказу

16048A Щупы

1 комплект

по заказу

16048D Щупы

1 комплект

по заказу

16048E Щупы

1 комплект

по заказу

16334A Пинцет

1 шт.

по заказу

16089A Зажимы Кельвина

1 комплект

по заказу

16089B Зажимы Кельвина

1 комплект

по заказу

16089C Зажимы для микросхем

1 комплект

по заказу

16089D Зажимы типа "крокодил"

1 комплект

по заказу

16089E Зажимы Кельвина

1 комплект

по заказу

16065A Приспособление для подачи внешнего напряжения смещения

1 шт.

по заказу

16451B Тестовое приспособление для измерения диэлектриков

1 шт.

по заказу

16452A Тестовое приспособление для измерения жидкостей

1 шт.

по заказу

16048G Щупы для тестирования при температурах в диапазоне от минус 20 до плюс 150 °C

1 комплект

по заказу

42090A Аксессуар для калибровки

1 шт.

Наименование

Количество

Примечание

42091A Аксессуар для калибровки

1 шт.

16380A Набор емкостей для калибровки

1 комплект

по заказу

16380C Набор емкостей для калибровки

1 комплект

по заказу

42030A Набор сопротивлений для калибровки

1 комплект

по заказу

16065C Адаптер для подачи внешнего напряжения смещения

1 шт.

по заказу

Поверка

осуществляется по документу 651-15-28 «Инструкция. Измерители RLC E4980A, E4980AL. Методика поверки», утвержденному первым заместителем генерального Директора - заместителя по научной работе ФГУП «ВНИИФТРИ» в сентябре 2015 г.

Основные средства поверки:

-    частотомер электронно-счетный 53150А, рег. № 26949-10, диапазон измерения частот от 10 Гц до 20 ГГц, пределы допускаемой погрешности ± 1 10-8;

-    мультиметр 3458А (Рег. № 25900-03), диапазон измерений напряжения постоянного тока от 1 мВ до 1000 В, пределы допускаемой погрешности 0,0008 %; диапазон измерений напряжения переменного тока от 10 мВ до 1000 В, диапазон частот от 1 Гц до 10 МГц, пределы допускаемой погрешности измерений напряжения ±0,03 %; диапазон измерений силы постоянного тока от 100 нА до 1А, пределы допускаемой погрешности измерений напряжения ±0,0014 %; диапазон измерений силы переменного тока от 100 мкА до 1 А, диапазон частот от 10 Гц до 100 кГц, пределы допускаемой погрешности измерений напряжения ±0,05 %;

-    меры сопротивления Е1-5 (Рег.№8175-81) номинальные значения сопротивлений, Ом: 1, 10, 100, 103, 104, тангенс угла фазового сдвига на частоте 1 МГц: ±2-10-3, основная погрешность действительных значений сопротивления ±0,1 %;

-    меры сопротивления переменного тока МС 01 (Рег.№ 51137-12), номинальные значения сопротивления 0,1 Ом, диапазон рабочих частот от 0 до 10 кГц, пределы допускаемой основной погрешности ± (0,03 -0,1) %;

-    меры емкости образцовые Р597 (Рег. № 2684-70), диапазон рабочих частот от 40 Гц до 100 кГц, диапазон электрической емкости от 1 пФ до 1 мкФ, пределы допускаемой погрешности аттестации от 0,02 до 0,12 %;

-    набор мер емкости образцовых 3-го разряда Е1-3 (Рег. № 8174-88), диапазон рабочих частот от 100 кГц до 30 МГц, диапазон емкости от 100 пФ до 1000 пФ, пределы допускаемой погрешности аттестации ± (0,02 - 0,2) %.

Сведения о методах измерений

Измерители RLC E4980A, E4980AL. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к измерителям RLC E4980A, E4980AL

Техническая документация фирмы-изготовителя.

62364-15
Номер в ГРСИ РФ:
62364-15
Производитель / заявитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Год регистрации:
2015
Cрок действия реестра:
18.11.2025
Похожие СИ
86676-22
86676-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.09.2027
69676-21
69676-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 18.06.2026
35609-20
35609-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
24226-20
24226-20
2020
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.01.2023
76479-19
76479-19
2019
"IET Labs, Inc.", США
Срок действия реестра: 28.10.2024
74180-19
74180-19
2019
"CHY FIREMATE CO., Ltd.", Тайвань
Срок действия реестра: 26.02.2024
46511-19
46511-19
2019
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 29.03.2023
71516-18
71516-18
2018
"Good Will Instrument Co., Ltd.", Тайвань
Срок действия реестра: 15.06.2029
27904-18
27904-18
2018
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 31.08.2022
69676-17
69676-17
2017
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Срок действия реестра: 30.04.2020
