Трансформаторы напряжения UGE 1.2, 62367-15

Назначение

Трансформаторы напряжения UGE 1.2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения UGE 1.2 - заземляемые, однофазные, электромагнитные, с литой изоляцией.

Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также

формирующим корпус трансформатора.

Высоковольтный вывод «А» первичной обмотки расположен в верхней части корпуса и выполнен в виде контакта под болт М10.

Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.

На опорной поверхности трансформатора имеются четыре отверстия под болты М10, предназначенные для крепления трансформатора на месте установки.

На узкой боковой стенке корпуса трансформаторов размещена табличка технических данных.

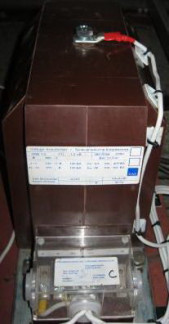

Общий вид трансформаторов приведен на рис. 1. Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются комплектующими изделиями.

Рабочее положение трансформаторов в пространстве -

любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Рисунок 1 - Общий вид

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения UGE 1.2

Знак утверждения типа

наносится методом наклейки на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.

Комплектность

Трансформатор напряжения UGE 1.2    3 шт. (Зав. №№ 08015296; 08015297; 08015298).

Паспорт    3 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения НОС-0,5 (Госреестр № 46784-11); прибор электроизмерительный эталонный многофункциональный Энергомонитор-3.1К (Госреестр № 35427-07); магазин нагрузок МР3025 (Госреестр № 22808-07).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения UGE 1.2

1.    ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2.    ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ.

3.    ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

4.    Техническая документация фирмы-изготовителя.
