Штангенциркули торговой марки "INSIZE", 62372-15

Штангенциркули торговой марки INSIZE модификаций 1103, 1106, 1108, 1109, 1110, 1111, 1114, 1117, 1118, 1119, 1135, 1136, 1165, 1166, 1169, 1170, 1171, 1183, 1188, 1193, 1202, 1205, 1207, 1208, 1210, 1212, 1214, 1215, 1217, 1223, 1233, 1236, 1238, 1239, 1311, 1312 (далее штангенциркули) предназначены для измерения наружных и внутренних размеров изделий и глубины отверстий.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62372-15
Наименование СИ	Штангенциркули торговой марки "INSIZE"
Изготовитель	"Insize Co., Ltd.", Китай
Год регистрации	2015
Срок свидетельства	25.11.2021
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Штангенциркули изготавливаются следующих типов:

- двусторонние с глубиномером предназначены для измерения наружных и внутренних размеров, измерения глубины пазов, выемок и т. д. Состоят из штанги, рамки, зажимающего элемента, нониуса, губок с кромочными измерительными поверхностями для измерения внутренних размеров, губок с плоскими измерительными поверхностями для измерения наружных размеров, глубиномера (модификация 1135 без глубиномера, модификация 1119 с цилиндрическим глубиномером диаметром 1,6 мм) (Рисунок 1). Штангенциркули модификации 1239 применяется для удобства работы левой рукой.

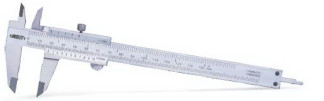

Рисунок 1

- двусторонние без глубиномера предназначены для измерения наружных и внутренних размеров. Состоят из штанги, рамки, зажимающего элемента, нониуса, устройства тонкой установки рамки, губок с кромочными измерительными поверхностями для измерения наружных размеров (у модификаций 1117, 1171, 1236, 1210, 1136 - губки с кромочными измерительными поверхностями для измерения внутренних размеров), губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно (Рисунок 2).

- односторонние предназначены для измерения наружных и внутренних размеров. Состоят из штанги, рамки, зажимающего элемента, нониуса, устройства тонкой установки рамки, губок с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно (Рисунок 3).

Штангенциркули могут применяться в производственных и лабораторных условиях в машиностроении, металлургии, энергетике и других отраслях промышленности, в бытовых целях для измерений линейных размеров.

Штангенциркули изготавливаются с отсчетом по нониусу (рисунок 1, 2, 3), с отсчетом по круговой шкале (рисунок 4) или с цифровым отсчетным устройством (рисунок 5).

Принцип действия штангенциркуля с отсчетом по нониусу - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркуля с отсчетом по круговой шкале - механический. Отсчет размеров производится методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Имеется возможность установки нуля.

Принцип действия штангенциркуля с цифровым отсчетным устройством - механический с выводом показаний на дисплее электронного отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. На рамке находятся кнопки включения/выключения штангенциркуля (ON/OFF), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch). Питание штангенциркуля осуществляется от встроенного источника питания.

Штангенциркули изготавливаются из нержавеющей стали. Модификации 1193 оснащены керамическими вставками на губках для наружных измерений, модификации 1110 оснащены карбидными вставками на губках для наружных измерений.

Конструкция штангенциркулей не требует пломбировки от несанкционированного

доступа

- товарный знак «INSIZE» наносится на штангу и футляр штангенциркулей краской или методом лазерной маркировки.

1205

1233

1238

1212

1202

Модификация

3001S

СЛ

Исполнение

Двусторонние с

глубиномером

Тип

LtJ

Диапазон измерений наружных размеров, мм

Диапазон измерений внутренних размеров, мм

0,02

“о

ъ>

"о

“о

"о

“о

"о

“о

"о

“о

"о

“о

"о

о\

Значение отсчета по нониусу, мм

414

LtJ

•-Л

Длина

НтЗ

27,5

<э

Вылет губок для внутренних измерений

о\

Вылет губок для наружных измерений

±0,03

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

LtJ

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

н-

<э

“о

Пределы допускаемой абсолютной погрешности, мм

Технические характеристики

Штангенциркули с отсчетом по нониусу. Таблица 1

l—I О

со

1	2	3	4	5	6	7	8	9	10
1205	1502S	Двусторонние с глубиномером	От 0 до 150	от 0 до 150	0,02	235	20,5	40	±0,03
	2002S		От 0 до 200	От 0 до 200	0,02	290	23,5	50	±0,03
	3002S		От 0 до 300	От 0 до 300	0,02	414	27,5	64	±0,03
	1503S		От 0 до 150	от 0 до 150	0,05	235	20,5	40	±0,05
	2003S		От 0 до 200	От 0 до 200	0,05	290	23,5	50	±0,05
	3003S		От 0 до 300	От 0 до 300	0,05	414	27,5	64	±0,05
	150S		От 0 до 150	от 0 до 150	0,05	235	20,5	40	±0,05
	200S		От 0 до 200	От 0 до 200	0,05	290	23,5	50	±0,05
	300S		От 0 до 300	От 0 до 300	0,05	414	27,5	64	±0,05
1239	1503		От 0 до 150	от 0 до 150	0,05	230	21	40	±0,05
1236	511	Двусторонние без глубиномера	От 0 до 500	От 0 до 500	0,02	670	45	100	±0,05
	521		От 0 до 500	От 0 до 500	0,02	670	45	150	±0,06
	1021		От 0 до 1000	От 0 до 1000	0,02	1230	60	150	±0,08
	394		От 0 до 300	От 0 до 300	0,05	450	38	90	±0,07
	514		От 0 до 500	От 0 до 500	0,05	670	45	100	±0,07
	524		От 0 до 500	От 0 до 500	0,05	670	45	150	±0,08
	614		От 0 до 600	От 0 до 600	0,05	770	45	100	±0,08
	824		От 0 до 800	От 0 до 800	0,05	1030	60	150	±0,09
	1024		От 0 до 1000	От 0 до 1000	0,05	1230	60	150	±0,12
1207	394		От 0 до 300	От 10 до 300	0,05	440	40	90	±0,07
	514		От 0 до 500	От 20 до 500	0,05	670	56	100	±0,07
	524		От 0 до 500	От 20 до 500	0,05	670	56	150	±0,08
	824		От 0 до 800	От 20 до 800	0,05	930	67	150	±0,09
	1024		От 0 до 1000	От 20 до 1000	0,05	1230	67	150	±0,12
1210	611		От 0 до 600	От 0 до 600	0,02	770	45	100	±0,05
	1021		От 0 до 1000	От 0 до 1000	0,02	1230	60	150	±0,08
	613		От 0 до 600	От 0 до 600	0,05	770	45	100	±0,08
	1023		От 0 до 1000	От 0 до 1000	0,05	1230	60	150	±0,12
1217	3001		От 0 до 300	От 10 до 300	0,02	410	40	60	±0,03

1	2	3	4	5	6	7	8	9	10
	300		От 0 до 300	От 10 до 300	0,02	410	-	75	±0,05
	450		От 0 до 450	От 20 до 450	0,02	620	-	100	±0,05
	500		От 0 до 500	От 20 до 500	0,02	670	-	100	±0,05
	600		От 0 до 600	От 20 до 600	0,02	770	-	100	±0,05
1214	1000		От 0 до 1000	От 20 до 1000	0,02	1216	-	140	±0,08
	1500		От 0 до 1500	От 20 до 1500	0,02	1830	-	200	±0,12
	2000		От 0 до 2000	От 20 до 2000	0,02	2320	-	200	±0,14
	6004		От 0 до 600	От 20 до 600	0,05	770	-	100	±0,08
	1004		От 0 до 1000	От 20 до 1000	0,05	1216	-	140	±0,12
	392		От 0 до 300	От 10 до 300	0,02	410	-	90	±0,05
	322		От 0 до 300	От 20 до 300	0,02	470	-	150	±0,05
	522		От 0 до 500	От 20 до 500	0,02	670	-	150	±0,06
	532	Односторонние	От 0 до 500	От 20 до 500	0,02	670	-	200	±0,06
	622		От 0 до 600	От 20 до 600	0,02	770	-	150	±0,06
1215	642		От 0 до 600	От 20 до 600	0,02	870	-	250	±0,08
	822		От 0 до 800	От 20 до 800	0,02	1020	-	150	±0,07
	832		От 0 до 800	От 20 до 800	0,02	1020	-	200	±0,07
	1032		От 0 до 1000	От 20 до 1000	0,02	1220	-	200	±0,08
	1052		От 0 до 1000	От 20 до 1000	0,02	1330	-	300	±0,11
	524		От 0 до 500	От 20 до 500	0,05	670	-	150	±0,08
	1034		От 0 до 1000	От 20 до 1000	0,05	1330	-	200	±0,12
	511		От 0 до 500	От 20 до 500	0,02	670	-	100	±0,05
	521		От 0 до 500	От 20 до 500	0,02	670	-	150	±0,06
	1021		От 0 до 1000	От 20 до 1000	0,02	1230	-	150	±0,08
1208	1521		От 0 до 1500	От 20 до 1500	0,02	1820	-	150	±0,11
1208	214		От 0 до 200	От 20 до 200	0,05	330	-	100	±0,06
	394		От 0 до 300	От 10 до 300	0,05	410	-	90	±0,07
	324		От 0 до 300	От 20 до 300	0,05	410	-	150	±0,07
	524		От 0 до 500	От 20 до 500	0,05	670	-	150	±0,08

1311			1312			-	Модификация
300А	ю о о >	о >	OJ о о >	ю о о >	о >	ю	Исполнение
Двусторонние с глубиномером						LtJ	Тип
О н о о LtJ о о	О н о о ю о о	о н о о о	о н о о OJ о о	о н о о ю о о	о н о о о	-(^	Диапазон измерений наружных размеров, мм
о н о о о о	о н о о ю о о	о н о о о	о н о о OJ о о	о н о о ю о о	о н о о о		Диапазон измерений внутренних размеров, мм
0,05	JO "о	JO "о	JO "о ю	JO ъ> ю	JO "о ю	Ov	Значение отсчета по нониусу, мм
LtJ VO О	ю 00 00	ю LtJ LtJ	OJ VO о	ю 00 00	ю OJ LtJ	^1	Длина	Размеры, мм
ю	ю	ю	LtJ о	ю	ю	00	Вылет губок для внутренних измерений
Ov	о	о	Ov	о	о	VO	Вылет губок для наружных измерений
±0,04	н- <э “о OJ	н- <э “о OJ	н- <э “о	н- <э “о OJ	н- <э “о OJ	о	Пределы допускаемой абсолютной погрешности, мм

Штангенциркули с отсчетом по круговой шкале.

1208						-
2024	ю -р*.	о ю	00 ю	о\ ю	о\	ю
Односторонние						OJ
О н о о ю о о о	О н о о о о	о н о о о о о	о н о о 00 о о	о н о о On о о	о н о о ON о о
От 20 до 2000	О н ю о о о о	о н ю о о о о о	о н ю о о 00 о о	От 20 до 600	От 20 до 600
о	о	о	о	о	о
о	о	о	о	о	о	ON
2330	00 ю о	ю о	о LtJ о	^1 ^1 о	^1 ^1 о	^1
1	1	1	1	1	1	00
150	о	о	о	о	о о	VO
н- о	н- о	н- о	н- о	н- о	н- о
ю о	о\	ю	о VO	о VO	о 00	о

Лист № 7 Всего листов 12

1118

1114

опт

1109

1108

1103

Модификация

_ U)

/-V

3 О

L/1

< о

3 О

L/1

< о

Исполнение

Двусторонние с глубиномером

LtJ

Тип

-(^

Диапазон измерений наруж

ных размеров, мм

LtJ

X 1

Диапазон измерений внутрен

LtJ

них размеров, мм

Значение отсчета по нониусу,

о\

мм

,_,

-р*.

LtJ

•-Л

-р*.

Вылет губок для

О»

-р*.

внутренних измере

ний

LtJ

о\

Вылет губок для на-

ружных измерении

н-

Пределы допускаемой абсо

LtJ

лютной погрешности, мм

со

н Б

РЭ М

К 3 .Е

р S

oj а х

'С

►&

со

ег

<т>

ег

<т>

со

Ю 00

1	2	3	4	5	6	7	8	9	10
1118	300B(W)	Двусторонние с глубиномером	От 0 до 300	От 0 до 300	0,01	400	25	60	±0,03
1119	150 (W)		От 0 до 150	От 0 до 150	0,01	236	21	40	±0,03
1135	451		От 0 до 450	От 0 до 450	0,01	625	45	100	±0,05
	601		От 0 до 600	От 0 до 600	0,01	770	45	100	±0,05
	1002		От 0 до 1000	От 0 до 1000	0,01	1220	60	150	±0,08
1165	150А		От 0 до 150	От 0 до 150	0,01	236	21	40	±0,03
1166	150А		От 0 до 150	от 0 до 150	0,01	236	21	40 33	±0,03
	200А		От 0 до 200	От 0 до 200	0,01	286	24	50; 43	±0,03
	300А		От 0 до 300	От 0 до 300	0,01	400	25	60; 53	±0,04
1169	150		От 0 до 150	От 0 до 150	0,01	235	20	40	±0,03
1183	150А		От 0 до 150	От 0 до 200	0,01	236	21	40	±0,03
1188	150А		От 0 до 150	От 0 до 150	0,01	236	21	40	±0,03
	200А		От 0 до 200	От 0 до 200	0,01	286	24	50	±0,03
	300А		От 0 до 300	От 0 до 300	0,01	400	25	60	±0,04
1193	150 (W)		От 0 до 150	От 0 до 150	0,01	235	21	40	±0,03
	200 (W)		От 0 до 200	От 0 до 200	0,01	297	24	50	±0,03
	300 (W)		От 0 до 300	От 0 до 300	0,01	390	26	60	±0,03
1117	301	Двусторонние без глубиномера	От 0 до 300	От 0 до 300	0,01	420	38	100	±0,05
	501		От 0 до 500	От 0 до 500	0,01	675	56	100	±0,05
	502		От 0 до 500	От 0 до 500	0,01	675	56	150	±0,06
	601		От 0 до 600	От 0 до 600	0,01	770	56	100	±0,05
	802		От 0 до 800	От 0 до 800	0,01	1025	67	150	±0,07
	1002		От 0 до 1000	От 0 до 1000	0,01	1220	67	150	±0,08
1136	301		От 0 до 300	От 0 до 300	0,01	420	28	100	±0,05
	451		От 0 до 450	от 0 до 450	0,01	625	45	100	±0,05
	501		От 0 до 500	От 0 до 500	0,01	675	45	100	±0,06
	502		От 0 до 500	От 0 до 500	0,01	675	45	150	±0,06
	503		От 0 до 500	От 0 до 500	0,01	675	45	200	±0,06
	601		От 0 до 600	От 0 до 600	0,01	770	45	100	±0,05

ю се

<и и1 им но нон ои

о ю т с

СО

От 0 до 1500

0,01

1780

От 0 до 2000

0,01

2290

От 0 до 200

0,01

320

От 0 до 300

0,01

420

От 0 до 300

0,01

420

От 0 до 300

От 20 до 300

0,01

420

От 0 до 300

От 20 до 300

0,01

420

От 0 до 450

От 20 до 450

0,01

625

От 0 до 500

От 20 до 500

0,01

675

От 0 до 500

от 20 до 500

0,01

675

От 0 до 500

От 20 до 500

0,01

675

От 0 до 500

От 20 до 500

0,01

675

От 0 до 600

От 20 до 600

0,01

770

От 0 до 600

От 20 до 600

0,01

770

От 0 до 600

От 20 до 600

0,01

770

От 0 до 800

От 20 до 800

0,01

1025

От 20 до 1000

От 0 до 1000

0,01

1220

От 20 до 1000

От 0 до 1000

0,01

1220

От 20 до 1000

От 0 до 1000

0,01

1220

От 20 до 1500

От 0 до 1500

0,01

1780

От 20 до 1500

От 0 до 1500

0,01

1780

от 20 до 2000

От 0 до 2000

0,01

2290

От 20 до 2000

Пределы допускаемой абсолютной погрешности штангенциркулей двусторонних с глубиномером при измерении глубины, соответствуют данным в таблицах 1 -3.

Отклонение от прямолинейности торца штанги штангенциркулей двусторонних с глубиномером не более 0,01 мм.

Отклонение от параллельности плоских измерительных поверхностей губок на 100 мм длины не более 0,02 мм.

Отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров не более ±0,03 мм.

Расстояние между кромочными измерительными поверхностями губок для внутренних измерений для штангенциркулей двусторонних с глубиномером, установленных на размер 10 мм, выпускаемых из производства, не более 10+002 мм, а находящихся в эксплуатации не более

10-0,03 мм.

Условия эксплуатации:

-температура окружающего воздуха, °С 20±5

- относительная влажность воздуха, %, не более 80

Знак утверждения типа

наносится на титульный лист паспорта в верхней левой части типографским способом, на фирменную табличку и на шкале прибора фотохимическим способом.

Комплектность

В стандартный комплект входят следующие компоненты:

Наименование	Количество
Штангенциркуль	1 шт.
Элемент питания (для штангенциркулей с цифровым отсчетным устройством)	1 шт.
Футляр	1 шт.
Паспорт	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом МП 62372-15 «Штангенциркули торговой марки INSIZE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «Ивановский ЦСМ» 02.02.2015 г.

При поверке используются следующие основные средства поверки.

№ п/п	Наименование средства измерений	Метрологические характеристики
№ п/п	Наименование средства измерений	Диапазон измерений	Погрешность, класс точности
1	2	3	4
1.	Меры длины концевые плоскопараллельные	от 21,2 до 175 мм от 50 до 1000 мм	4 разряд по ГОСТ Р 8.763-2011
2.	Меры длины концевые плоскопараллельные	от 0,1 до 0,29 мм	3 разряд по ГОСТ Р 8.763-2011
3.	Микрометр МК-25	от 0 до 25 мм	КТ 1 по ГОСТ 6507-90

1	2	3	4
4.	Нутромер микрометрический	от 75 до 2000 мм	ПГ ±0,03 мм по ГОСТ 10-88
5.	Линейка лекальная типа ЛД	80 мм	КТ 1 по ГОСТ 8026-92
6.	Пластины плоские стеклянные нижние ПИ 60	диаметр 60 мм	КТ 2 по ГОСТ 1875-88

Сведения о методах измерений

Используются для прямых измерений.

Нормативные и технические документы, устанавливающие требования к штангенциркулям торговой марки INSIZE

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Техническая документация фирмы Insize Co., Ltd., КНР.
