Датчики давления цифровые VSW2, VSW2H, 62378-15

Датчики давления цифровые VSW2, VSW2H (далее датчики) предназначены для измерений абсолютного и избыточного давления, в том числе давления разрежения газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал, а также для индикации результатов измерений на цифровом дисплее. Датчики применяются в системах автоматического контроля и регулирования технологических процессов.
Карточка СИ
Номер в госреестре 62378-15
Наименование СИ Датчики давления цифровые
Обозначение типа СИ VSW2, VSW2H
Изготовитель "VALCOM CO., LTD.", Япония
Год регистрации 2015
Срок свидетельства 25.11.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики давления цифровые VSW2, VSW2H (далее датчики) предназначены для измерений абсолютного и избыточного давления, в том числе давления разрежения газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал, а также для индикации результатов измерений на цифровом дисплее. Датчики применяются в системах автоматического контроля и регулирования технологических процессов.

Описание

Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией пьезорезистивного чувствительного элемента. На измерительную мембрану нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал в виде электрического напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в показания дисплея и в унифицированный электрический выходной сигнал постоянного тока (только для VSW2H).

Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата. Для визуализации результатов измерений и параметров настройки датчики укомплектованы индикаторным устройством (4-х позиционный алфавитно-цифровой дисплей).

Датчики имеют различные модификации, которые отличаются друг от друга диапазонами измерений.

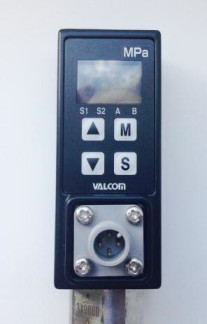

Общий вид датчиков приведен на рисунке 1.

Знак поверки наносится на боковую поверхность корпуса и (или) эксплуатационную документацию и (или) свидетельство о поверке.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) указаны в таблице 1. Уровень защиты программного обеспечения, используемого в датчиках давления цифровых VSW2, VSW2H от непреднамеренных и преднамеренных изменений - «высокий» (в соответствии с Р. 50.2.077-2014).

Таблица 1 - Идентификационные данные программного обеспечения_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

P-6071

Номер версии (идентификационный номер) ПО

3020-5314-1200-0000

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора

-

Технические характеристики

Основные метрологические характеристики Датчиков давления цифровых VSW2, VSW2H приведены в таблице 2.

Таблица 2

Диапазоны измерений (ДИ): VSW2

VSW2H

от (от минус 100 до 1000) кПа от (от 0 до 1) до (от 0 до 50) МПа от (от минус 100 до 500) до (от минус 100 до 3500) Па от (от 0 до 0,5) до (от 0 до 50) МПа

Пределы допускаемой основной приведенной погрешности: VSW2 VSW2H

± (0,5% ДИ + 1 ед. последнего разряда) ± (0,25% ДИ + 1 ед. последнего разряда)

Диапазон рабочих температур, оС

от 0 до плюс 50

Пределы допускаемой дополнительной погрешности, от воздействия изменения температуры окружающего воздуха, %/10оС VSW2 VSW2H

± 0,5% (VSW2) ± 0,25% (VSW2H)

Напряжение питания постоянного тока, В

24 ± 10%

Выходной сигнал, мА

от 4 до 20 (только для VSW2H)

Г абаритные размеры:

36,6x36x98,3мм.

Масса, не более, г датчик кабель

230

60

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом, а также на корпус датчика методом наклейки.

Комплектность

В комплект поставки входят:

-    Датчик давления.

-    Соединительный кабель(кроме вышеуказанных моделей).

-    Паспорт.

-    Методика поверки.

Поверка

осуществляется по документу МП 62378-15 «Датчики давления цифровые VSW2, VSW2H. Методика поверки», утверждённому ФГУП «ВНИИМС» 02.06.2015 г.

Основные средства поверки:

Мановакуумметры грузопоршневые МВП-2,5. Класс точности 0,05 ( Госреестр № 1652-99). Задатчики давления Воздух -1600 и Воздух-2,5 (Госреестр № 12143-04 и Госреестр № 10610-00) Грузопоршневые манометры МП-2,5, МП-6, МП-60, МП-600 (По ГОСТ 8291-83)

Вольтметр универсальный Щ31. Пределы допускаемой основной погрешности ± 0,015%. (Госреестр № 6027-01).

Мера электрического сопротивления Р3030 сопротивления 100 Ом, Класс точности 0,01. (Госреестр № 8238-81).

Сведения о методах измерений

приведены в паспортах на датчики давления цифровые VSW2, VSW2H.

Нормативные и технические документы, устанавливающие требования к датчикам давления цифровым VSW2, VSW2H

Техническая документация VALCOM CO., LTD, Япония.

ГОСТ 22520-85 Датчики давления, разряжения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
