Контроллеры температуры DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3, 62381-15

Назначение

Контроллеры температуры серий DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3 (далее -контроллеры) предназначены для преобразования измерительной информации, представленной сигналами напряжения и силы постоянного тока, сигналами от термопар и термопреобразователей сопротивления, вычисления измеряемой температуры и выработки управляющего сигнала в соответствии с заложенной в контроллер программой.

Контроллеры применяются в составе автоматизированных комплексов управления производствами.

Контроллеры изготавливаются в обычном исполнении для эксплуатации в закрытых помещениях.

Описание

Контроллеры представляют собой микропроцессорный блок щитового монтажа. Модели контроллеров DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3 различаются между собой количеством измерительных каналов, типами измеряемых сигналов, типами выходных сигналов, габаритными размерами.

Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в соответствующие им значения температуры, а также выработки управляющего сигнала, аварийной и предупредительной сигнализации в соответствии с программой, заложенной в контроллеры.

Для отображения измерительной и вводимой информации контроллеры снабжены жидкокристаллическими дисплеями, светодиодами для отображения состояния выводов, функциональные клавиши для управления и программирования контроллеров.

Верхний дисплей в исходном состоянии отображает измеряемую величину, а в режиме настройки отображает тип параметра. Нижний дисплей отображает требуемую величину, а в режиме настройки - название параметра.

В контроллерах есть возможность установки десятичной точки для изображения на дисплее: без десятичного знака, один десятичный знак.

Контроллеры могут поддерживать, в зависимости от модели, одну или несколько линий связи RS 485.

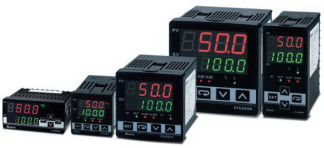

Фотографии общего вида контроллеров приведены на рисунках 1, 2, 3.

Программное обеспечение

Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в микропрограммах DTCOM контроллеров. Машинный код программы записан в ПЗУ контроллеров и не может быть считан. Исходный код микропрограммы не разглашается. Замена микропрограммы модулей ввода/вывода технически невозможна.

Конструкция контроллеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты высокий в соответствии с п. 4.3 Р 50.2.077-2014

Технические характеристики

Основные метрологические характеристики измерительных каналов контроллеров приведены в таблице 1.

Примечания к таблице 1

* - Пределы допускаемой основной приведенной погрешности указаны от диапазона измерений или указаны пределы абсолютной погрешности измерений;

** - градуировки по DIN;

1)    только для моделей DT3, DTD, DTV, DTC, DTB;

2)    только для моделей DT3, DTK, DTE, DTC, DTA, DTB;

3)    только для моделей DT3, DTE, DTC, DTB

4)    только для модели DTB.

5)    только для модели DTD;

6)    только для модели DTA;

7)    только для модели DTD;

8)    только для моделей DT3, DTK, DTD, DTV, DTE, DTC, DTA, DTB;

9)    только для моделей DT3, DTK, DTD, DTV, DTE, DTC, DTB;

10)    только для моделей DTV, DTD, DTC, DTE, DTA, DTB;

11)    только для моделей DT3, DTK;

12)    только для моделей DT3, DTK, DTE;

13)    только для моделей DT3, DTK, DTE, DTD, DTB;

Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая термопар:

± 1,5 °C при температуре окружающего воздуха от 15 до 35 °C,

± 2,0 °C при температуре окружающего воздуха от 0 до 15 °C, от 35 до 50 °C.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 0 до плюс 50 °С, (нормальная температура от 21 до 25 °С);

-    относительная влажность от 35 до 85 % без конденсации;

-    температура транспортирования и хранения от минус 20 до плюс 65 °С.

Габаритные размеры лицевых панелей в соответствии с таблицей 2.

Таблица 2

Комплектность

Контроллеры температуры серий DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3 (в соответствии с заказом),

Руководство по эксплуатации на русском языке (в соответствии с заказом),

Методика поверки «Контроллеры температуры серий DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3. Методика поверки» (1 шт.)

Поверка

осуществляется в соответствии с документом МП 62381-15 «Контроллеры температуры серий DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3. Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2015 г.

Перечень оборудования для поверки:

Калибратор универсальный Н4-7, Госреестр № 22125-01 Воспроизведение силы постоянного тока в диапазоне до 200 мА, допускаемая погрешность ± (0,006 % • I + 0,0006 % от диапазона);

Воспроизведение силы постоянного тока в диапазоне до 30 А, допускаемая погрешность ± 0,05 %;

Воспроизведение напряжений постоянного тока в диапазоне до 20 В, допускаемая погрешность ± (0,002 % • U + 0,00015 % от диапазона);

Цифровой мультиметр Fluke 8845А, Госреестр № 36395-07. пределы допускаемой основной абсолютной погрешности измерения: силы постоянного тока ±(0,05% от 1показ+0,005% от 1диап) в диапазоне от 0 до 100 мА, напряжения постоянного тока ±(0,0035% от ипоказ+0,0005% от идиап) в диапазоне от 0 до 10 В

Магазин электрического сопротивления МСР-60 М, кл.т. 0,02 (Госреестр № 1408-60)

Нормативные документы, устанавливающие требования к контроллерам температуры серий DTA, DTB, DTC, DTD, DTE, DTK, DTV, DT3

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 22261-94 ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия.
