Дифрактометры рентгеновские D2 PHASER, 62382-15

Дифрактометры рентгеновские D2 PHASER (далее по тексту - дифрактометры) предназначены для измерения параметров кристаллической решетки методом порошковой дифрактометрии.
Карточка СИ
Номер в госреестре 62382-15
Наименование СИ Дифрактометры рентгеновские
Обозначение типа СИ D2 PHASER
Изготовитель "Bruker AXS GmbH", Германия
Год регистрации 2015
Срок свидетельства 25.11.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Дифрактометры рентгеновские D2 PHASER (далее по тексту - дифрактометры) предназначены для измерения параметров кристаллической решетки методом порошковой дифрактометрии.

Описание

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга.

Конструктивно дифрактометры состоят из источника рентгеновского излучения с анодами из меди, кобальта, хрома, молибдена, железа, вольфрама, титана или серебра, гониометра, блоков детектирования и системы управления, сбора и обработки данных. Дифрактометры построены по оптической схеме Брегга-Бретанно, в которой плоский образец пробы находится в центре гониометра. Дифрактометры выполнены в виде единого модуля, внутри которого расположены все составляющие элементы, включая управляющий компьютер и замкнутый цикл охлаждения рентгеновской трубки.

Регистрация дифракционной картины осуществляется при синхронном повороте блока детектирования и рентгеновской трубки вокруг общей оси гоноиметра с требуемыми угловыми скоростями.

Для обеспечения высокой точности отсчета угла в дифрактометрах используются специальные оптические кодовые датчики.

В дифрактометрах для регистрации квантов рентгеновского излучения устанавливается позиционно-чувствительный или сцинтилляционный детектор.

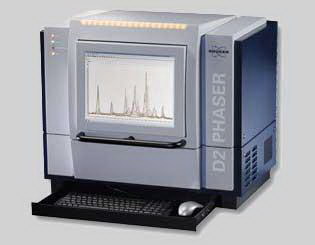

Фотография общего вида дифрактометров приведена на рисунке 1.

Дифрактометры применяются для контроля производства и качества продукции в металлургической,    горнодобывающей,    керамической,    целлюлозно-бумажной,

фармацевтической промышленностях, а также для проведения научных исследований.

Программное обеспечение

В дифрактометрах применяется программное обеспечение, которое позволяет выполнять настройку параметров измерений, производить сбор, обработку и хранение данных. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DIFFRAC.COMMANDER

DIFFRAC.TOPAS

Номер версии (идентификационный номер) ПО

4.0    и выше для DIFFRAC.COMMANDER

4.0    и выше для DIFFRAC.TOPAS

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014. Метрологические и технические характеристики

Таблица 2

Наименования характеристик

Значения

Диапазон измерения углов дифракции 29, ..,°

От минус 3 до 145

Пределы допускаемой абсолютной погрешности измерения параметров кристаллической решетки:

-    а, нм;

-    с, нм.

± 0,0001 ± 0,001

Г еометрия съемки

9 / 9

Материалы анода рентгеновской трубки

Cu / Co / Cr / Mo

Интерфейсы

USB, LAN

Потребляемая мощность, В-А, не более

600

Питание от сети переменного тока:

-    напряжение, В;

-    частота, Гц.

220 ± 10% 50 ± 1

Г абаритные размеры (длина х высота х глубина), мм, не более

610 x 600 x 700

Масса, кг, не более

110

Срок службы, лет, не менее

10

Условия эксплуатации:

о/"ч

-    температура окружающей среды, С

-    относительная влажность воздуха при температуре плюс 25 оС, %

От 15 до 25 От 10 до 90

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и заднюю панель корпуса способом наклеивания этикетки.

Таблица 3

Наименование

Количество

1

Дифрактометр рентгеновский D2 PHASER

1 шт.

2

База данных образцов

1 шт.

3

Стандартный образец Al2O3

1 шт.

4

Руководство по эксплуатации

1 экз.

5

Методика поверки МП 040.Д4-15

1 экз.

Поверка

осуществляется документу МП 040.Д4-15 «ГСИ. Дифрактометры рентгеновские D2 PHASER. Методика поверки», утвержденному ФГУП «ВНИИОФИ» в августе 2015 года.

Основные средства поверки:

1. СО дифракционных свойств кристаллической решетки (оксид алюминия) (SRM 1976b) (ГСО 10475-2014).

Сведения о методах измерений

приведены в руководстве пользователя «Дифрактометры рентгеновские D2 PHASER. «Руководство пользователя», Раздел «Работа с дифрактометром D2 PHASER».

Нормативные и технические документы, устанавливающие требования к дифрактометрам рентгеновским D2 PHASER

Техническая документация фирмы-изготовителя «Bruker AXS GmbH», Германия.

62382-15
Номер в ГРСИ РФ:
62382-15
Производитель / заявитель:
"Bruker AXS GmbH", Германия
Год регистрации:
2015
Cрок действия реестра:
25.11.2025
