| Номер в госреестре | 62392-15 |
| Наименование СИ | Преобразователи первичные линейных перемещений |
| Обозначение типа СИ | Bm 713 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи первичные линейных перемещений Вт 713 (далее - преобразователи) предназначены для измерений линейных перемещений и преобразования их в электрический сигнал (сопротивление).
Преобразователи Вт 713 потенциометрического типа, с аналоговым выходным сигналом (сопротивление).
Преобразователь состоит из:
- двух алюминиевых корпусов и платы, являющихся основными несущими элементами конструкции;
- чувствительного элемента (переменного резистор СП5-21А), предназначенного для преобразования вращательного движения шестерни в электрический сигнал (сопротивление).
- штока, служащего для воспроизведения линейного перемещения и преобразования его совместно с шестерней во вращательное движение;
- муфты, предназначенной для соединения шестерни с осью вращения резистора;
- барабана для преобразования линейных перемещений каната во вращательное движение оси переменного резистора;
- спиральной пружины, обеспечивающей возвратное движение штока;
- кабеля для подвода напряжения питания и снятия выходного сигнала с преобразователя.
Датчик жестко крепится на неподвижном блоке изделий.
Возвратно-поступательное перемещение объекта измерения воспринимаются штоком преобразователя. Переменный резистор преобразует механическое перемещение в пропорциональный ему электрический сигнал (сопротивление), который через кабель, оканчивающийся вилкой 2РМТ4КПЭШ1В1 поступает на регистрирующую аппаратуру
При перемещении штока от исходного положения на величину диапазона измерений меняется выходное сопротивление преобразователя.
В зависимости от диапазона измерений преобразователь имеет семь вариантов исполнений.

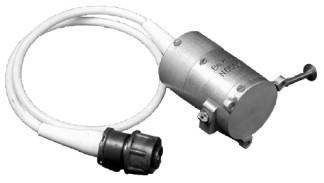

Общий вид преобразователя представлен на рисунке 1.
Габаритно-установочные размеры преобразователя (в зависимости от варианта исполнения) представлены на рисунке 2.
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Диапазон измерений в зависимости от исполнения, мм: - Bm 2.787.028; | 0-5,6 | |
| - Bm 2.787.028-01; | 0-8 | |
| - Bm 2.787.028-02; | 0-11 | |
| - Bm 2.787.028-03; | 0-16 | |
| - Bm 2.787.028-04; | 0-22 | |
| - Bm 2.787.028-05; | 0-30 | |
| - Bm 2.787.028-06 | 0-45 | |
| Полное сопротивление для исполнений, Яполн., Ом: - Bm 2.787.028; Bm 2.787.028-01; Bm 2.787.028-02; | 750±50 | |
| - Bm 2.787.028-03; Bm 2.787.028-04; Bm 2.787.028-05; Bm 2.787.028-06 | 1500±75 | |
| Относительное значение выходного сопротивления в начале диапазона измерений для исполнений, Анач., % от Яполн,: - от Вт 2.787.028 до Вт 2.787.028-05, не менее; - Вт 2.787.028-06 | 0,5 от 5 до 8 |
| Относительное значение выходного сопротивления в конце диапазона измерения для исполнений, Акон., % от Кполн,: - от Вт 2.787.028 до Вт 2.787.028-05, не более; | 99,5 |
| - Вт 2.787.028-06 | от 95 до 99,5 |
| Разность относительных значений выходных сопротивлений для исполнений, (Акон. - Анач.), % от Кполн, не менее: - от Вт 2.787.028 до Вт 2.787.028-05; | 90 |
| - Вт 2.787.028-06 | - |
| Пределы допускаемой приведенной погрешности, % | ± 1,5 |
| Усилие поджатия штока, Н: - в начале диапазона изменений для исполнений, не менее: 1) Вт 2.787.028; Вт 2.787.028-01; Вт 2.787.028-03 Вт 2.787.028-05; | 2,0 |
| 2) Вт 2.787.028 -02; Вт 2.787.028-04; | 1,0 |
| 3) Вт 2.787.028-06 | 2,5 |
| - в конце диапазона измерений для исполнений, не более: 1) Вт 2.787.028; Вт 2.787.028-01; Вт 2.787.028-03 Вт 2.787.028-05; | 8 |
| 2) Вт 2.787.028 -02; Вт 2.787.028-04; | 3,6 |
| 3) Вт 2.787.028-06 | - |
| Масса, кг, не более | 0,18 |
| Габаритные размеры для исполнений, мм, не более: - от Вт 2.787.028 до Вт 2.787.028-02; | 40,5 х 55,0 х 73,0 |
| - от Вт 2.787.028-03 до Вт 2.787.028-05; | 40,5 х 55,0 х 84,0 |
| - Вт 2.787.028-06 | 40,5 х 55,0 х 107,0 |
| Диапазон рабочих температур,0С | от минус 50 до 50 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- преобразователь Вт713;
-формуляр Вт 2.787.028 ФО;
-инструкция входного контроля Вт 2.787.028Д5;
- техническое описание и инструкция по эксплуатации Вт 2.787.028 ТО;
- методика поверки Вт 2.787.028 МП.
осуществляется в соответствии с документом Вт 2.787.028 МП «Преобразователь первичный линейных перемещений Вт 713. Методика поверки», утвержденным АО «НИИФИ» 28.08.2015 г.
Основные средства поверки:
- омметр цифровой Щ 34 (Госреестр № 4274-74; диапазон измеряемых сопротивлений от 1 мОм до 1 ГОм, класс точности (0,02/0,005-0,5/0,1));
- индикатор часового типа ИЧ-25 (Госреестр № 49310-12; диапазон от 0 до 25 мм, погрешность ±0,01 мм);
- штангенциркуль ТТТЦ 1-125-0,1 ГОСТ 166-89 (Госреестр № 24156-02; диапазон измерений от 0 до 125 мм, погрешность ±0,1 мм).
Методика измерений содержится в техническом описании и инструкции по эксплуатации Bm 2.787.028 ТО.
Нормативные и технические документы, устанавливающие требования к преобразователям первичным линейных перемещений Вт 713
1. Преобразователь первичный угловых перемещений Bm 713. Технические условия Bm2.787.028TY.
2. ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 62 |
| Поверителей | 4 |
| Актуальность данных | 06.11.2024 |
