| Номер в госреестре | 62394-15 |
| Наименование СИ | Манометры деформационные |
| Обозначение типа СИ | YK, YKT, YTF |
| Изготовитель | "Qinchuan Group Baoji Instrument Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные серий YK, YKT, YTF (далее - манометры) предназначены для измерений избыточного давления газа, жидкости или пара (в том числе вакуумметрического давления газа), а также для сигнализации о достижении заданного значения давления.
Принцип действия манометров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины, один конец которой неподвижно соединен с держателем, а другой конец подвижный, связан с трибко-секторным механизмом. Перемещение конца трубчатой пружины преобразуются в поворот указательной стрелки.
Манометры серии YTF могут выпускаться в исполнениях ZT, T, Z, N, которые различаются по конструктивным исполнениям. Модели исполнения Z имеют тыльное крепление, Т - нижнее радиальное крепление через фланец, ZT - тыльное крепление через фланец, а не имеющие дополнительного буквенной маркировки приборы имеют радиальное нижнее крепление.
Манометры серии YX могут выпускаться в исполнениях ZT, Y, F, N, которые различаются по конструктивным исполнениям. Модели исполнения ZT имеют тыльное крепление через фланец, F - фланцевое нижнее радиальное крепление, Y- нижнее радиальное крепление с профильным фланцем.
Цифры 60, 100, 150, 160 в обозначениях моделей манометров (Таблица 1) обозначают диаметр задней части корпуса манометра в мм.
Виброустойчивость манометров серий YK, YKT, YTF достигается за счет жидкостного демпфирования осей трубки и сектора. Нижняя плата механизма армирована полиамидом в виде двух цилиндрических колпачков. На цапфы осей трубки и сектора посажены барабаны. В цилиндрический зазор между барабанами и колпачком введена демпфирующая жидкость. При повороте трубки и оси сектора жидкостное трение в зазоре создает демпфирующую силу. Манометры, заполненные силиконовым маслом, дополнительно в обозначении имеют букву «N» после обозначения конструктивного исполнения.

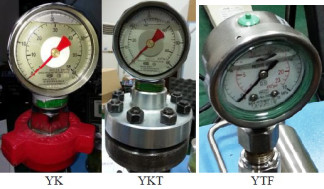

Фотография общего вида манометров представлена на рисунке 1.
Таблица 1
| Наименование характеристики | Значение | |||
| YK- 100(Z), YK-150, YK-150(F), YK-150(Y), YK-160 (ZT) | YKT-100 | YTF-60 (Z, ZT, T), (N) | YTF-150 (Z, ZT, T), (N); YTF-100 ( Z, ZT, T), (N) | |
| Диапазоны измерений: | ||||
| Вакуумметрическое давление, МПа | - | - | от минус 1 до 0; от минус 0,1 до плюс 0,06; от минус 0,1 до плюс 0,15; от минус 0,1 до плюс 0,3 от минус 0,1 до плюс 0,5; от минус 0,1 до плюс 0,9; от минус 0,1 до плюс 1,5; от минус 0,1 до плюс 2,4 | |
| Избыточное давление, МПа | от 0 до 16,0; 25,0; 40,0; 60,0; 80,0; 100,0; 120,0 | от 0 до 1; 1,6; 2,5; 4,0; 6,0; | от 0 до 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0 | от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0 40,0; 60,0; 100,0; 160,0; 250,0 |
| Пределы допускаемой основной приведенной погрешности, % от диапазона измерений: | ±2,5 (при давлении, не превышающем 25 МПа); ± 1 , 6 (п р и д ав л е н и и , не менее 40 МПа) | 2,5 | 2,5 | 1,6 |
| Вариация показаний, % | 2.5 (при давлении, не превышающем 25 МПа); 1.6 (при давлении, не менее 40 МПа) | 2,5 | 2,5 | 1,6 |
| Диапазон рабочих температур, °С | от минус 25 до плюс 50; от минус 46 до плюс 70 (по заказу) | от минус 40 до плюс 70; от минус 46 до плюс 70 (по заказу) | ||
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий в диапазоне рабочих температур на каждые 10°С, % | ±0,6 | ±1,0 | ||
| Масса, не более, г | 14000 | |||
| Г абаритные размеры, мм, не более (Д; Ш; В) | 215 х 215 х 261 | |||
| Средний срок службы, лет: | 10 | |||
наносится на титульный лист паспорта печатным методом, и на панель корпуса манометра клеится наклейка с изображением знака утверждения типа.
- Манометр - 1 шт.;
- Паспорт (на русском языке) - 1 экз.;
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопищущие. Методика поверки».
Основные средства поверки:
- манометр грузопоршневой МП-2,5, пределы измерений: 0...250 кПа, класс точности: 0,05.
- манометр грузопоршневой МП-60, пределы измерений: 0,4.6 МПа, класс точности: 0,05.
- манометр грузопоршневой МП-600, пределы измерений: 1,25.60 МПа, класс точности: 0,05.
- манометр грузопоршневой МП-2500, пределы измерений: 1,6.250 МПа, класс точности: 0,05.
- вакууметр эталонный 3-го разряда диапазон измерений от -0,1 до 60 МПа, класс точности 0,25.
- вакуумметр поршневой ВП, пределы измерений: от минус 100 до 0 кПа, класс точности: 0,05;
отсутствуют.
Нормативные и технические документы, устанавливающие требования к манометрам деформационным серий YK, YKT, YTF
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
