Манометры избыточного давления CY20020A, 62395-15

Назначение

Манометры избыточного давления CY20020A (далее - манометры), предназначены для непрерывного измерения избыточного давления нефти, газов и пара в системах автоматического контроля, регулирования и управления технологического контроля.

Описание

Принцип действия манометра основан на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента, один конец которого запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки. Измеряемая среда поступает через штуцер в чувствительный элемент, который по средствам трибко-секторного механизма поворачивает показывающую стрелку на угол относительно шкалы, пропорционально измеряемому давлению.

Стрелка при помощи штифта ведет за собой рычажок с контактом, который, соприкасаясь с неподвижным контактом замыкает ли размыкает электрическую цепь сигнального или регулирующего устройства.

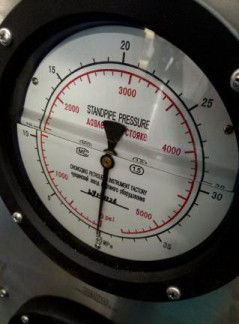

Фотография общего вида манометров представлена на рисунке 1.

Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится на стекло манометра таким образом, чтобы оттиск не мешал снятию показаний.

Технические характеристики

Диапазон измерений, МПа    от 0 до 40 Пределы допускаемой основной приведенной

погрешности, % от диапазона измерений:    ±1,5

Вариация показаний, %:    1,5

Диапазон рабочих температур, °С    от минус 45 до плюс 70

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных

условий, в диапазоне рабочих температур на каждые 10°С, %:    ±0,6

Габаритные размеры, мм, не более    60 х 192 х 192

Масса, г, не более    4000

Средний срок службы, лет:    10

Знак утверждения типа

наносится на титульный лист паспорта печатным методом, а на панель корпуса прибора клеится наклейка с изображением знака утверждения типа.

Комплектность

-    Манометр - 1 шт.;

-    Паспорт (на русском языке) - 1 экз.

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопищущие. Методика поверки».

Основные средства поверки:

-    манометр грузопоршневой МП-600, диапазон воспроизведения давления от 1 до 60 МПа, класс точности 0,01 (по ГОСТ 8291-83);

-    барометр БРС-1М-3, класс точности 0,02. (Госреестр № 16006-97).

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к манометрам избыточного давления CY20020A

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.

ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

Техническая документация фирмы CCDC Logging Company Chongqing Instrument Factory, КНР.
