Система испытаний электрических аппаратов измерительная ИС ИЭА, 62398-15

Назначение

Система испытаний электрических аппаратов измерительная ИС ИЭА (далее - система) предназначена для измерений напряжения и силы переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Принцип действия измерительного канала (ИК) напряжения переменного тока основан на преобразовании аналогового сигнала от датчика напряжения в цифровой код с последующим вычислением контроллером значений напряжения переменного тока по индивидуальной функции преобразования ИК, результаты измерений индицируются и архивируются на ноутбуке.

Принцип действия ИК силы переменного тока основан на преобразовании мгновенных значений силы переменного тока в пропорциональные значения напряжений в преобразователе силы тока, дальнейшем преобразовании напряжения модулями АЦП в цифровой код и последующем вычислении контроллером значений силы переменного тока по индивидуальной функции преобразования ИК, результаты измерений индицируются и архивируются на ноутбуке.

Функционально система состоит из ИК напряжения и силы переменного тока.

Конструктивно система представляет собой ноутбук, адаптер и блок измерения и управления (БИУ), состоящий из шасси на подставке с размещенными на нем контроллером и двумя модулями аналого-цифровых преобразователей (АЦП). Датчики напряжения и преобразователи силы тока установлены на испытательном стенде.

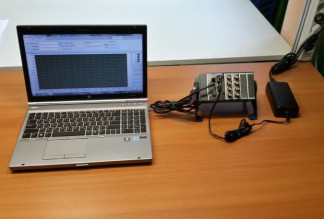

Внешний вид ИС ИЭА приведен на рисунке 1.

Внешний вид преобразователей силы тока и датчиков напряжения на рисунке 2, 3

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы представляет собой исполняемые файлы startup.rtexe - ПО нижнего уровня, установленные на промышленный контроллер.

ПО позволяет проводить измерение напряжения и силы переменного тока и осуществлять необходимые настройки.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. ПО ИС ИЭА и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

ИК напряжения переменного тока Диапазон измерений напряжения переменного

тока частотой 50 Гц, Вскз,..........................................................................от 10 до 420.

Пределы допускаемой приведенной к верхнему пределу измерений (ВПИ) погрешности

измерений напряжения переменного тока, %......................................................± 10.

Количество ИК.........................................................................................4.

ИК силы переменного тока

Диапазон измерений силы переменного тока частотой 50 Гц, Аскз..........от 10 до 750.

Диапазон измерений силы переменного тока частотой 50 Гц, Аскз.........от 50 до 1500.

Диапазон измерений силы переменного тока частотой 50 Гц, Аскз.........от 50 до 3000.

Диапазон измерений силы переменного тока частотой 50 Гц, Аскз.........от 50 до 4000.

Пределы допускаемой приведенной к ВПИ погрешности измерений силы переменного

тока, %........................................................................................................± 1,5.

Количество ИК...........................................................................................4.

Общие характеристики

Максимальная длина канала Ethernet, м, не более............................................150.

Частота опроса и регистрации ИК, кГц, не более...............................................50.

Рекомендуемое время прогрева, мин.............................................................10.

Габаритные размеры (длинахширинахвысота), мм, не более

-    БИУ................................................................................................................. 200x120x120;

-    датчика напряжения LEM CV3-2000.................................................113х64х78;

-    преобразователи силы тока ДТХ ***-П.........................................120x106,5x110.

Масса, кг, не более

-    БИУ......................................................................................................................................3;

-    датчика напряжения LEM CV3-2000.........................................................0,56;

-    преобразователь силы тока ДТХ***-П..............................................................0,7.

Параметры питания от сети переменного тока:

-    напряжение, В.........................................................................................................220 ± 22;

-    частота, Гц.......................................................................................50 ± 1.

Потребляемая мощность, В-А, не более...........................................................................70.

Рабочие условия применения:

-    температура окружающей среды, °С..................................................от 10 до 30;

-    относительная влажность окружающей среды при 20 °С, %, не более...................80;

-    атмосферное давление, кПа......................от 84,0 до 106,7 (от 630 до 800 мм рт. ст.).

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на переднюю часть блока измерения и управления в виде наклейки.

Комплектность

Комплект поставки приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 206-834-2015 «Система испытаний электрических аппаратов измерительная ИС ИЭА. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2015 г.

Основные средства поверки:

-    вольтметр-мультиметр В7-64/1 (рег. № 16688-97) - диапазон измерения напряжения постоянного тока от 1 мкВ до 1250 В, основная погрешность измерения постоянного напряжения ± 0,004 %,- диапазон измерения напряжения переменного тока от 1 мВ до 750 В в диапазоне частот от 10 Гц до 1 МГц, основная погрешность измерения переменного напряжения ± 0,2 %;

-    генератор сигналов низкочастотный Г3-118 (рег. № 8484-81), диапазон воспроизводимых частот от 10 Гц до 200 кГц, пределы допускаемой основной относительной погрешности установки частоты ± 1 %;

-    трансформатор тока измерительный лабораторный ТТИ 5000.5 (рег. № 27007-04), сила переменного тока от 1 до 5000 А, кл. 0,05;

-    амперметр переменного тока Д 5101 (рег. № 10216-85), диапазон измерений от 2 мА до 5 А, кл. 0,1;

-    вольтметр универсальный цифровой В7-78/1 (рег. № 52147-12), напряжение постоянного тока от 1 мкВ до ± 1 В, погрешность ± (4*10-5*U+7 е.м.р.), сила постоянного тока от ± 0,1 мкА до 100 мА, погрешность ± (5*10-4*I + 5 е.м.р.);

-    программируемый источник постоянного тока Gen 10-1000 (рег. № 46686-11), сила постоянного тока от 0 до 1000 А, погрешность ± 0,5 %;

-    катушка сопротивления электрическая класса 0,05 Р323 (рег. № 1683-62), сила тока до 1000 А;

-    катушка электрического сопротивления Р322 (рег. № 1737-63), сила тока до 100 А, кл. 0,02;

-    калибратор многофункциональный 3010 (рег. № 34284-07);

-    мультиметр цифровой 2002 (рег. № 25787-08).

Сведения о методах измерений

излагаются в руководстве по эксплуатации «Система испытаний электрических аппаратов измерительная ИС ИЭА. ИС ИЭА.2013.01 РЭ».

Нормативные и технические документы, устанавливающие требования к системе испытаний электрических аппаратов измерительной ИС ИЭА

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электри-

2    9

ческого напряжения до 1000 В в диапазоне частот от 110 до 10 Гц.

Техническая документация изготовителя.
