| Номер в госреестре | 62400-15 |
| Наименование СИ | Комплексы измерительно-вычислительные для мониторинга работающих механизмов |
| Обозначение типа СИ | vbOnline |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline (далее - ИВК) представляют собой электронное устройство, обеспечивающее измерение параметров вибрации (виброускорения, виброскорость, виброперемещение), перемещения (относительного смещения), частоты вращения и унифицированных сигналов по току и напряжению.
Принцип работы ИВК основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей, расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками) и выдачу управляющего сигнала в систему АСУ ТП.
ИВК представляют собой электронное устройство с измерительными каналами для подключения акселерометров, преобразователей виброскорости, преобразователей перемещения (относительного смещения), преобразователей частоты вращения и каналов измерения унифицированных сигналов по току и напряжению.
ИВК vbOnline выпускаются в версии с 16 стандартными каналами, 2 каналами тахометра/keyphasor и 1 каналом реле.

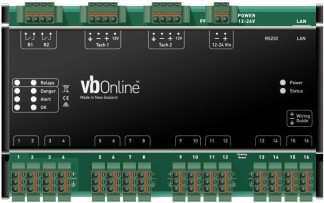

Внешний вид ИВК показан на рисунке 1.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии vbOnline имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку, формирования параметров выходных сигналов, настройки и проведения диагностики.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ascent LV3 |
| Номер версии (идентификационный номер ПО) | 4.0 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой ИВК и процессом измерений.
Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО ИВК пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1. Канал измерения параметров вибрации | |
| 2 Диапазон измерения виброускорения, м/с | от 0,1 до 5000 |
| Диапазон измерения виброскорости, мм/с | от 0,1 до 100 |
| Диапазон измерения виброперемещения, мкм | от 0,1 до 2000 |
| Рабочий диапазон частот, Гц | от 0 до 40 000 |
| Пределы допускаемой относительной погрешности измерения параметров вибрации, % | ±1 |
| 2. Канал измерения перемещения (относительного смещения) | |
| Диапазон измерения перемещения (относительного смещения), мм | от 0,1 до 2,5 |
| Пределы допускаемой относительной погрешности измерения перемещения (относительного смещения), % | ±1 |
| 3. Канал измерения частоты входного сигнала | |
| Диапазон измерения частоты входного сигнала, Гц | от 0,2 до 5000 |
| Диапазон отображения частоты вращения, об/мин | от 10 до 300 000 |
| Пределы допускаемой относительной погрешности измерения частоты входного сигнала, % | ±1 |
| 4. Канал измерения унифицированных сигналов тока и напряжения | |
| Диапазон измерения силы постоянного тока, мА | от 4 до 20 |
| Диапазоны измерения напряжения постоянного тока, В | от 0 до 20 от -10 до 10 от -20 до 0 |
| Диапазоны измерения напряжения переменного тока, В | 0-16 |
| Пределы допускаемой относительной погрешности измерения унифицированных сигналов по току и напряжению, % | ±1 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Потребляемая мощность, Вт, не более | 6 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 30 до 65 |
| Габаритные размеры, длинахширинахвысота, мм, не более: - для 16-канального исполнения | 199x130x45 |
| Масса, кг, не более: - для 16-канального исполнения | 1,03 |
наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline Руководство по эксплуатации Методика поверки
1 шт. 1 экз. 1 экз.
осуществляется по документу МП 62400-15 «Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline фирмы «Bently Nevada, Inc.», США. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.08.2015 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); калибратор процессов многофункциональный Fluke 726 (г/р № 52221-12); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
приведены в документе «Комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline фирмы «Bently Nevada, Inc.», США. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным для мониторинга работающих механизмов vbOnline
1. Техническая документация фирмы «Bently Nevada, Inc.», США.
