| Номер в госреестре | 62401-15 |
| Наименование СИ | Аппаратура управления виброиспытаниями |
| Обозначение типа СИ | ВК8 |
| Изготовитель | ООО "Новатест", г.Химки |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура управления виброиспытаниями ВК8 (далее-аппаратура) предназначена для измерения характеристик вибрации (виброскорости, виброускорения, виброперемещения) и управления вибростендами.
Принцип работы аппаратуры основан на приеме, усилении и преобразовании аналоговых сигналов от вибропреобразователей, формировании сигнала рассогласования для управления вибростендом. Данные измерений сохраняются в энергонезависимой памяти и, при наличии связи, транслируются в реальном времени на удаленный персональный компьютер. С помощью программного обеспечения производится формирование заданий на проведение испытаний, формирование сигнала рассогласования, анализ виброотклика, автоматическое регулирование и поддержание параметров вибростенда, а также протоколирование результатов испытаний.
В состав аппаратуры входят следующие основные узлы:
— 8 входных измерительных каналов,
— 2 выходных канала управления;
— интерфейс связи с компьютером.
Каждый измерительный канал включают в себя:
— 8-ми разрядный аттенюатор входных сигналов, усилитель, снабженный частотными фильтрами, 24-х разрядный аналого-цифровой преобразователь входных сигналов.
По результатам анализа входных сигналов аппаратура формирует выходной управляющий сигнал, который подаётся на усилитель мощности вибростенда. Наличие глубокой обратной связи обеспечивает высокую стабильность и точность поддержания уровня вибрации и частоты . Аппаратура обеспечивает функционирование вибростенда в режимах: гармоническая вибрация с качающейся или фиксированной частотой, широкополосная случайная вибрация, классический удар, синусоидальные импульсы с заполнением, вибрация, воспроизводящая заданную акселерограмму процесса.

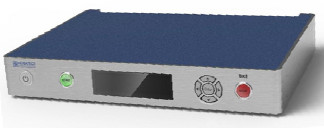

Внешний вид аппаратуры управления виброиспытаниями ВК8 приведен на рисунках 1-2.
Рисунок 2- Аппаратура управления виброиспытаниями ВК8.
Вид на заднюю панель
(ПО) служит для передачи измерительных данных, поступающих от датчиков в измерительновычислительный модуль с целью сбора, обработки, и управления алгоритмом работы системы. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EDM VCS |
| Номер версии (идентификационный номер) ПО | 5.0.1.8 |
| Цифровой идентификатор ПО | 3753C7DB3BC6560516 |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программного обеспечения , обеспечивающие управление работой системы и процессом измерений.
Защита программного обеспечения от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений: синусоидального виброускорения, м/с2 (при заданном коэффициенте преобразования 10 мВ/(мс-2)) | ±2000 |
| синусоидальной виброскорости, мм/с (при заданном коэффициенте преобразования 200 мВ/(мс-1)) | ±100 |
| синусоидального виброперемещения, мм (при заданном коэффициенте преобразования 10 (В/мм)) | ±2 |
| Диапазон рабочих частот, Гц | св. 0 до 5000 |
| Пределы допускаемой относительной погрешности измерения синусоидального виброускорения, виброскорости и виброперемещения в рабочем диапазоне частот и рабочем диапазоне температур, % | ±1 |
| Диапазон входного напряжения аналоговых входов, В (ампл .значение.) | ±20 |
| Условия эксплуатации: диапазон рабочих температур , 0С: | от минус 10 до +55 |
| Габаритные размеры, (высотахдлиннахширина)мм, не более | 440x330x70 |
| Масса, кг, не более | 4,5 |
наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
Аппаратура управления виброиспытаниями ВК8 1 шт. Комплект программного обеспечения, включая калибровочные файлы и
лицензионный файл на цифровом носителе 1 компл.
Комплект соединительных кабелей 1 компл.
Руководство по эксплуатации 1 экз.
Методика поверки 1экз.
осуществляется документу ВК8.00-15 МП «Аппаратура управления виброиспытаниями ВК8. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 сентября 2015 г.
Основные средства поверки: цифровой мультиметр Agilent 34411А (г/р №33921-07).
Руководство по эксплуатации «Аппаратура управления виброиспытаниями ВК8.(ВК8.00-15 РЭ) Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре управления виброиспытаниями ВК8
Технические условия. ТУ 4244-001-74630372-15 .
