Машины измерительные Kenova Measure Line, 62402-15

62402-15
Машины измерительные Kenova Measure Line (далее машины) предназначены для измерений линейных размеров.
Карточка СИ
Номер в госреестре 62402-15
Наименование СИ Машины измерительные
Обозначение типа СИ Kenova Measure Line
Изготовитель "Kelch GmbH", Германия
Год регистрации 2015
Срок свидетельства 25.11.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Машины измерительные Kenova Measure Line (далее машины) предназначены для измерений линейных размеров.

Описание

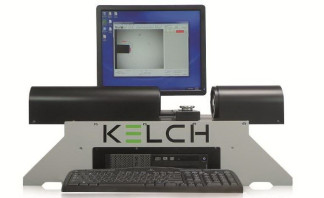

Машины измерительные Kenova Measure Line выпускаются двух типов VHE (рис.1) и VC (рис.2), которые отличаются диапазоном измерений и пределами допускаемой абсолютной погрешности, а также возможностью поворота измерительного блока на 90 градусов (для VHE) (рис.3). Машины измерительные Kenova Measure Line типа VHE выпускаются двух модификаций: VHE 2117 и VHE 4334, которые отличаются диапазоном измерений. Машины измерительные Kenova Measure Line типа VC выпускаются модификации VC8266.

Конструктивно машины состоят из измерительного блока, закрепленного на станине, и персонального компьютера. Основной частью измерительного блока является оптическая система, включающая в себя в левой части источники света и в правой части специальные линзы и высокочувствительную камеру. Между левой и правой частями оптической системы находится измерительный столик.

Принцип работы машин состоит в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью специальных рассеивателей и линз. Изображение захватывается телецентрической линзой и получается черно-белый профиль измеряемой детали. Тень профиля, получаемая от образцов при включении проходящего света, улавливается системой камер, и полученное изображение передается в компьютер.

Машины измерительные Kenova Measure Line модификаций VHE 2117 и VHE 4334 могут быть скомпонованы на одной станине (рис.3).

Все машины оснащаются камерами типа STC-SB152POE.

Программное обеспечение

Программное обеспечение OASIS INSPECTION SYSTEMS и kOne Premium Lite, предназначены для выполнения настроек, сбора, обработки и анализа измерительной информации машин измерительных Kenova Measure Line.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентиф икатор ПО

Другие

идентификационные данные (если имеются)

OASIS INSPECTION SYSTEMS

не ниже 4.Х

-

нет

kOne Premium Lite

не ниже 1.Х

-

нет

Программное обеспечение является неизменным. Средства для программирования или

изменения метрологически значимых функций отсутствуют.

Г лавной защитой ПО является лицензия, что предотвращает неавторизованное использование ПО.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Модификация

VHE 2117

VHE 4334

VC 8266

Диапазон измерений, мм:

длина

диаметр

От 2,1 до 21 От 1,7 до 17

От 4,3 до 43 От 3,4 до 34

От 8,1 до 81

От 6,6 до 66

Пределы допускаемой абсолютной погрешности, мм

± 0,003

± 0,005

Максимальный размер измеряемых деталей, мм: длина диаметр

21

17

43

34

81

66

Нормальная область значений температуры, °С

20 ± 5

Нормальная область значений относительной влажности воздуха, %

от 30 до 80 (без конденсата)

Напряжение питающей сети, В

Переменное

220

Знак утверждения типа

наносится на руководство по эксплуатации машин измерительных Kenova Measure Line типографским способом и на машину методом наклейки.

Комплектность

приведена в таблице 3.

Наименование

Количество

Примечание

Машина измерительная Kenova Measure Line

1 шт.

В зависимости от модификации

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом МП 62402-15 «Машины измерительные Kenova Measure Line. Методика поверки» утвержденным ФГУП «ВНИИМС» в феврале 2015 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные класса точности 2 по ГОСТ 9038-90.

Сведения о методах измерений

Метод измерений изложен в документе «Машины измерительные Kenova Measure Line. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам измерительным Kenova Measure Line

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».

Техническая документация фирмы-изготовителя.

62402-15
Номер в ГРСИ РФ:
62402-15
Производитель / заявитель:
"Kelch GmbH", Германия
Год регистрации:
2015
Cрок действия реестра:
25.11.2025
