Контроллеры многофункциональные ARIS C30х, 62403-15

Назначение

Контроллеры многофункциональные ARIS С30х (далее ARIS С30х) предназначены для измерения и учета активной и реактивной электрической энергии, измерения и регистрации параметров электрического тока в сетях переменного тока, измерения унифицированных аналоговых сигналов тока и напряжения, регистрации дискретных сигналов о состоянии оборудования, выдачи команд управления, расчета и выдачи сигналов оперативных блокировок, выполнения пользовательских алгоритмов, сбора и передачи информации в цифровых протоколах. ARIS С30х подключаются к трехфазной 3х- и 4х-проводной цепи переменного тока через трансформаторы тока и напряжения, допускается прямое включение в сеть 0,4кВ.

Описание

Контроллер ARIS С30х представляет собой модульный, проектно-компонуемый, про-граммно-конфигурируемый промышленный контроллер, содержащий встраиваемые модули ввода/вывода аналоговых и дискретных сигналов, коммуникационные модули.

Использование различных комбинаций программных опций и аппаратных модулей позволяют применять ARIS С30х в качестве контроллера присоединения, объектового контроллера, коммуникационного шлюза при создании автоматизированных систем управления технологическим процессом (АСУ ТП), систем сбора и передачи информации (ССПИ), систем телемеханики (ТМ) электрических подстанций и электростанций, контроллера СУМТО, УСПД в системах АИИС КУЭ и АСТУЭ, а также прибора учета электроэнергии. На базе контроллеров серии ARIS С30х могут создаваться другие автоматизированные системы и комплексы.

ARIS С30х выпускается в промышленных корпусах и предназначен для размещения в электротехнических шкафах и стойках, врезки в панель. Прибор имеет встроенную или выносную панель оператора на основе графического дисплея и клавиатуры.

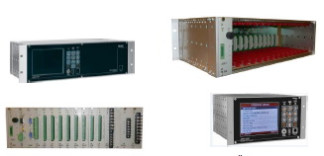

ARIS С30х выпускается в шести модификациях: ARIS С302, ARIS С303, ARIS С303.1, ARIS С304, ARIS С305, ARIS С306 с разными габаритными размерами корпусов и количеством слотов для встраиваемых модулей.

Таблица 1 - Модификации ARIS С30х

ARIS С30х выполняет следующие основные функции:

-    измерение и регистрация параметров переменного электрического тока;

-    запись осциллограмм;

-    расчет параметров тока и параметров качества электроэнергии;

-    регистрацию дискретных сигналов;

-    выдачу дискретных сигналов и команд телеуправления;

-    выполнение пользовательских алгоритмов, в том числе алгоритмов оперативных блокировок;

-    обмен данными и командами в цифровых протоколах передачи данных со смежными устройствами и системами;

-    выполнение периодической автоматической самодиагностики с записью результатов в «Журнал событий»

При включении опции (М) в ПО (функционал счетчика электрической энергии)

ARIS C30x обеспечивает:

-    измерение приращений активной и реактивной электроэнергии (ЭЭ);

-    запись и хранение результатов измерений ЭЭ;

-    ведение «Журнала событий прибора учета ЭЭ».

ARIS C30x может комплектоваться следующими встраиваемыми модулями:

-    модуль центрального процессора;

-    модули измерений и осциллографирования;

-    модуль приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2LE;

-    коммуникационные модули (RS-485, RS-232, Ethernet, c возможностью подключения к оптическому кабелю);

-    модули ввода дискретных сигналов на 24 В;

-    модули ввода дискретных сигналов на 220 В;

-    модули ввода дискретных сигналов 220 В с функцией режекции;

-    модули вывода дискретных сигналов на 24 В;

-    модули вывода дискретных сигналов на 220 В;

-    модуль ввода аналоговых сигналов тока в диапазонах от минус 5 до плюс 5 мА, от 0 до плюс 5 мА, от 4 до плюс 20 мА, от 0 до плюс 20 мА;

-    модуль ввода аналоговых сигналов напряжений в диапазонах от 0 до плюс 1 В, от 0 до плюс 5 В, от 0 до плюс10 В, от минус 10 до плюс10 В

-    модуль телеуправления с реализацией алгоритма Select/Execute (220 В);

-    модули источника питания с номинальным напряжением 220 В (постоянно-го\переменного тока) или 24 В постоянного тока;

-    модуль дисплея и клавиатуры.

Модификация С303.1 предназначена для использования контроллера только в качестве группового (многофидерного) МИП (или многофидерного счетчика электрической энергии). При этом прибор комплектуется модулем центрального процессора, модулями питания и не более чем десятью модулями измерений.

При комплектовании модулями измерения и осциллографирования ARIS C30x обеспечивает измерение следующих параметров линии переменного тока (для одного или нескольких присоединений):

-    действующих значений напряжений для каждой фазы;

-    действующих значений токов для каждой фазы;

-    активной мощности для каждой фазы;

-    общей активной мощности для трех фаз;

-    реактивной мощности для каждой фазы;

-    общей реактивной мощности для трех фаз;

-    полной мощности для каждой фазы;

-    общей полной мощности для трех фаз;

-    коэффициентов мощности для каждой фазы;

-    значения частоты;

-    напряжения и тока нейтрали (модуль DM4, DM4.6, DM4W).

ARIS C30x обеспечивает расчет следующих параметров переменного тока:

-    действующих значений междуфазных напряжений;

-    среднего значения напряжения;

-    среднего значения тока;

-    напряжения нулевой, прямой, обратной последовательности;

-    тока нулевой, прямой, обратной последовательности;

Обеспечивается запись всех перечисленных величин в тренды с настраиваемым интервалом усреднения.

ARIS C30x обеспечивает расчет следующих показателей качества электроэнергии:

-    установившееся, положительное, отрицательное отклонение напряжения;

-    глубина провала напряжения фазы;

-    длительность провала напряжения;

-    длительность перенапряжения фазы;

-    коэффициент временного перенапряжения.

-    длительность прерываний напряжения;

-    измерение информационных сигналов напряжения;

-    отклонение частоты;

-    коэффициенты гармонических составляющих напряжения и тока для каж

дой фазы (до 40 гармоники);

-    коэффициенты интергармонических составляющих напряжения и тока для

каждой фазы (до 40 гармоники);

-    коэффициенты искажения синусоидальности кривой напряжения и тока для

каждой фазы;

-    коэффициента несимметрии напряжений по нулевой и обратной последова

тельности;

При использовании модуля приема цифровых потоков мгновенных значений токов и напряжений (SV) согласно МЭК 61850-9-2LE, в части вычислений параметров ARIS C30x обеспечивает:

-    Вычисление действующих значений напряжений и токов, мощности, коэффициентов мощности, напряжения и тока нейтрали, несимметрии напряжений, частоты;

-    Установившееся, положительное, отрицательное отклонение напряжения;

-    Вычисление коэффициентов и длительностей провалов и перенапряжений;

-    Вычисление длительностей прерываний напряжений;

-    Вычисление токов и напряжений прямой, нулевой и обратной последовательностей;

-    Анализ спектра гармоник:

о Вычисление коэффициента искажения синусоидальности кривой (КИС) напряжения и тока до 50-й гармоники; о Вычисление амплитуд гармонических и интергармонических составляющих напряжения и тока, углов между фазными напряжениями гармонических составляющих напряжения до 50-й гармоники;

-    Вычисление усредненных интервальных значений тока, напряжения, мощности, КИС;

-    Фиксацию максимумов и минимумов полученных и рассчитанных параметров.

При включении опции (М) в программном обеспечении ARIS C30x дополнительно обеспечивает:

-    в части тарификации и учета:

-    расчет активной энергии с классом точности 0,2S (по ГОСТ 31819.22) и реактивной энергии с классом точности 0,5 (в соответствии с ТУ 4252-006-551818482014), в прямом и обратном направлениях (с возможностью учета потерь), ведение массивов профилей мощности нагрузки с программируемым временем интегрирования, фиксацию максимумов мощности;

-    бестарифный учет энергии с учетом активных и реактивных потерь в линиях электропередач и силовом трансформаторе;

-    многотарифный учет активной и реактивной электрической энергии прямого и обратного направления и реактивной энергии по четырем квадрантам (восемь каналов учета);

-    многотарифную систему учета электроэнергии со следующими характеристиками:

о восемь полностью программируемых тарифных и суммарных регистров энергии и максимальной мощности для коммерческого учета электроэнергии (с возможностью учета потерь);

о 8 тарифов, 12 сезонов x 8 типов дней;

о не менее восьми переключений тарифов в день, программируемый сезонный календарь и тарифная схема.

-    ведение архивов тарифицированной учтенной энергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направлений, а также четырехквадрантной реактивной энергии):

о всего от сброса (нарастающий итог);

о за текущие и каждые предыдущие календарные сутки глубиной не менее 62 дней (точное значение предельной глубины хранения зависит от общего количества архивируемых каналов и совокупности настраиваемых параметров);

о на начало текущих и предыдущих суток;

о за текущий месяц и не менее двенадцати предыдущих месяцев;

о на начало текущего и предыдущего месяца;

о за текущий год, и не менее одного предыдущего года;

о на начало текущего и предыдущего года.

-    в части формирования профилей мощности нагрузки:

-    возможность ведения не менее двух независимых массивов профилей мощности (активной, реактивной, прямого и обратного направления), с конфигурируемым временем интегрирования от 1 до 60 минут (1/2/3/5/10/15/20/30/60). Глубина хранения каждого профиля не менее 150 суток при времени интегрирования 30 минут.

-    конфигурирование каждого массива профиля мощности для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и в силовом трансформаторе. (Время интегрирования - от 1 до 60 минут).

-    возможность регистрации максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

-    фиксацию в архивах счетчика максимумов мощности:

-    от момента сброса (ручной сброс или сброс по команде через интерфейс);

-    за текущий месяц и не менее чем двенадцать предыдущих месяцев.

-    автоматическое формирование суточного профиля нагрузки для энергии и максимальной мощности.

-    ведение «Журнала событий прибора учета», в котором фиксируется:

-    факт связи с контроллером, приведшим к изменению данных;

-    изменение текущих значений времени и даты при синхронизации времени;

-    отклонение тока и напряжения в измерительных цепях от заданных пределов;

-    отклонение показателей качества электроэнергии;

-    изменения фазировки;

-    инициализации контроллера, последнего сброса, число сбросов;

-    изменение системных параметров;

-    отсутствие напряжения при наличии тока в измерительных цепях;

-    попытки несанкционированного доступа;

-    факты включения и отключения;

-    результатов самодиагностики.

ARIS C30x позволяет производить обмен информацией с цифровыми устройствами и системами в следующих протоколах:

-    МЭК 61850-8-1 (клиент, сервер, GOOSE);

-    МЭК 61850-9-2 (клиент);

-    ГОСТ Р МЭК 60870-5-101(клиент, сервер);

-    ГОСТ Р МЭК 60870-5-104 (клиент, сервер);

-    ГОСТ Р МЭК 60870-5-103 (клиент);

-    Modbus serial (RTU/ASCII);

-    Modbus TCP;

-    Проприетарным протоколам производителей устройств (при поддержке в ПО контроллера).

ARIS C30x имеет встроенный Web-сервер, предоставляющий возможности конфигурирования и просмотра журналов, архивов, текущих значений параметров и осциллограмм.

ARIS C30x обеспечивает возможность выполнения в реальном времени алгоритмов пользователя, разработанных в формате FBD.

Защита от несанкционированного доступа

ARIS C30x защищён от несанкционированного доступа к разъёмам, функциональным модулям и т.п.

Для защиты от несанкционированного доступа в ARIS C30x предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку.

Клеммные соединители для подключения внешних проводок модулей DM3, DM4 закрываются отдельной крышкой, которая может быть опломбирована независимо от корпуса контроллера. Крышка закрывает все зажимы и винты крепления проводов.

В контроллере после установки исключен доступ к зажимам без нарушения целостности пломб крышки(ек) зажимов.

Программное обеспечение

предназначено для обработки, передачи, хранения, предоставления измерительной информации, выполнения функций телесигнализации и телеуправления.

Для защиты от преднамеренных и непреднамеренных изменений блока данных, включающего в себя параметры конфигурации и архивы, предусмотрено разграничение доступа к функциям операционной системы и к данным встроенного ПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 2.

Надежность функционирования ARIS C30x обеспечивают:

-    встроенный сторожевой таймер, перезапускающий контроллер в случае остановки/сбоя работы его встроенного ПО;

-    периодический контроль собственной исправности (самодиагностика);

-    регистрация внутренних событий контроллера;

-    защита информации от несанкционированного доступа;

-    сохранность памяти программ и данных при отключении питания на время до 10 лет.

Источник питания ARIS C30x обеспечивает бесперебойную работу устройства во время кратковременных отключений питания, длительность которых не превышает 0,5 секунды.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Основные метрологические характеристики при измерении параметров переменного тока (четырехпроводное подключение)_

Таблица 4 - Основные метрологические характеристики при измерении унифицированных аналоговых сигналов

Пределы допускаемой основной приведенной погрешности каналов измерения напряжения, тока, мощности даны для температурного интервала от плюс 20 до плюс 25 °C. Пределы допускаемой дополнительной приведенной погрешности каналов измерения тока и напряжения составляют ±0,01 % на 1 °С, мощности ±0,02 % на 1 °С.

Таблица 5 - Основные метрологические характеристики при измерении показателей качества электрической энергии

В нормальных условиях допускаемые основные погрешности контроллера с функциями счетчика электрической энергии (опция М при использовании модулей DM3, DM4), выраженные в процентах, не должны превышать пределов для класса точности 0,2S, установленных в таблице 6 (в соответствии с ГОСТ 31819.22-2012, п.8.1).

Таблица 6 - Пределы допускаемой основной погрешности измерения активной энергии

Таблица 7 - Пределы допускаемой основной погрешности измерения реактивной энергии

При измерении энергии в двух направлениях, значения, установленные в таблице 6, действительны для каждого направления.

Дополнительная погрешность измерения активной энергии, вызываемая изменением влияющих величин по отношению к нормальным условиям, не должна превышать пределов для класса точности 0,2S, установленных в ГОСТ 31819.22-2012. В таблице 8 указана дополнительная погрешность для измерения реактивной энергии, вызываемая изменением влияющих величин по отношению к нормальным условиям, в соответствии с ТУ 4252-006-55181848-2014.

Таблица 8 - Пределы дополнительной погрешности измерения реактивной энергии, вызываемой влияющими величинами

Пределы допускаемой абсолютной погрешности собственных часов, без коррекции от источника точного времени, составляют ±1 с в сутки.

Пределы допускаемой абсолютной погрешности собственных часов, с коррекцией от источника точного времени, составляют ±1 мс.

Максимальная предельная относительная погрешность при учете энергии за счет округления за минимальный возможный временной интервал усреднения короткого профиля 1 минута не превышает 0,17 %. Для типового значения короткого интервала 3 минуты предельная относительная погрешность не превышает 0,056 %.

Класс характеристик измерений ARIS C30x для указанных в таблице 5 показателей качества электроэнергии - S (по ГОСТ 30804.4.30-2013).

-    температура окружающего воздуха, °С

-    допустимая температура в рабочих условиях, °С

от 20 до 25;

от минус 40 до плюс 50; от 30 до 80 при +25°; от 84 до 106,7;

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

Питание ARIS C30x:

-    от промышленной сети переменного тока с напряжением в диапазоне от 90 до 270 В. Номинальное напряжение питания 220 В переменного тока при частоте сети от 48 до 52 Гц;

-    от сети постоянного тока с напряжением в диапазоне от 120 до 370 В. Номинальное напряжение питания 220 В;

-    от сети постоянного тока с напряжением в диапазоне от 18 до 36 В. Номинальное напряжение питания 24 В постоянного тока;

Частота питания, Гц Потребляемая мощность, не более, Вт

от 48 до 52;

-180;

-120;

-80;

-65;

-    205х130х 180мм на 7 ячеек;

-    155х130х 180мм на 5 ячеек;

-    483х243х133 (19”) на 16 (14) ячеек;

-    270х243х133 на 8 ячеек;

-    483х290х266 на 11(10) ячеек;

-    не более 30;

-    не менее 100 000;

-    не менее 20.

-    ARIS С306

-    ARIS С303, ARIS С303.1

-    ARIS С302, ARIS С305 -ARIS С304

Г абаритные размеры (WxDxH), мм

-    ARIS С305

-    ARIS С304

-    ARIS С303, ARIS С303.1

-    ARIS С302

-    ARIS С306 Масса, кг

Наработка на отказ, ч Срок службы, лет

Знак утверждения типа

наносят на переднюю панель прибора самоклеющейся этикеткой, на титульные листы эксплуатационных документов - печатным способом.

Комплектность

Поверка

осуществляется по документу ПБКМ 424359.001 МП «Контроллер многофункциональный ARIS C30x. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2015 г.

Перечень основного оборудования для поверки:

1. Калибратор универсальный Ресурс-К2М.

Среднеквадратическое значение силы тока

в диапазоне от 0,001 до 1,5 А с погрешностью 5 ±(0,03+0,01 • (^номЛ-ф); в диапазоне от 0,005 до 7,5 А с погрешностью 5 ±(0,03+0,003- (^ном/Ы!)); Действующее значение напряжения

в диапазоне от 0,1-ином до 1,5-ином, В, с погрешностью 5 ±(0,03 + 0,01 • (|ином/и-1|));

Частота в диапазоне от 42,5 до 69 Гц с погрешностью А ±0,003 Гц;

Коэффициент несимметрии напряжений по обратной, нулевой последовательности, в диапазоне от 0 до 30 %, с погрешностью А ±0,05 %;

Коэффициент искажения синусоидальности напряжения Ku, в диапазоне от 0,1 до 30, %,

при U < ином % с погрешностью А ±((0,015+0,005-Ки)-ином/и); при U > ином % с погрешностью А ±(0,015+0,005-Ки);

Коэффициент n-ой гармонической составляющей напряжения Ku(n), в диапазоне от 0,05 до 30, %,

при U < ином % с погрешностью А ±((0,01+0,005•Кu(n))•Uном/U) %; при U > ином % с погрешностью А ±(0,01+0,005^u(n)) %;

Коэффициент m-ой интергармонической составляющей напряжения Kuig(m), в диапазоне от 0,05 до 30, %,

при U < ином % с погрешностью А ±((0,01+0,005•Кuig(m))•Uном/U)%; при U > ином % с погрешностью А ±(0,01+0,005•Кuig(m)) %;

Коэффициент искажения синусоидальности тока Ki, в диапазоне от 0,1 до 100, %,

при 0,01 Тном < I < 0,Ыном % с погрешностью А ±(0,03+0,01 -Ю)%; при 0,Ыном < I < 1,5^ном% с погрешностью А ±((0,015+0,005 -Ю)%;

Коэффициент n-ой гармонической составляющей тока Ki(n), для 2 < n < 10 в диапазоне от 0,05 до 100, %, для 10 < n < 20 в диапазоне от 0,05 до 50, %, для 20 < n < 30 в диапазоне от 0,05 до 20, %, для 30 < n < 40 в диапазоне от 0,05 до 10, %, для 40 < n < 50 в диапазоне от 0,05 до 5, %, при 0,01 ^ном < I < 0,Ыном % с погрешностью А ±(0,03+0,01 -Ю(п))%; при 0,1-!ном < I < 1,5-!ном% с погрешностью А ±((0,01+0,005-Ю(п))%;

Угол фазового сдвига между напряжением и током основной частоты фш, в диапазоне от минус 180 до 180° при 0,01 ^ном < I < 0,1 ^ном и при 0,1 • Ином < И < 0,7- Ином с погрешностью

Д ±0,3°;

при 0,1 • !ном < I < 1,5 • !ном и при 0,1 • Ином < И < 0,7- Ином с погрешностью

Д ±0,1°;

при 0,01- !ном < I < 0,1- !ном и при 0,7- Ином < И < 1,5- Ином с погрешностью

Д ±0,1°;

при 0,1- !ном < I < 1,5- !ном и при 0,7- Ином < И < 1,5- Ином с погрешностью Д ±0,03°;

Значение активной мощности Р, трехфазной, в диапазоне от 0,01 Sном до 2,25 Sном, при 0,05А < I < 7,5 А и при 0,01 • Ином < И < 1,5^ Ином с погрешностью 5 ± (0,05+0,001- (| Sном /Р-1|) %;

при 0,01А < I < 1,5 А и при 0,01 • Ином < И < 1,5^ Ином с погрешностью 5 ± (0,05+0,005- (| Sном /Р-1|) %; однофазной, в диапазоне от 0,01 Sном до 2,25 Sном, при 0,05А < I < 7,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,05+0,002^ (| Sном /Р-1|) %;

при 0,01А < I < 1,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,05+0,01 • (| Sном /Р-1|) %;

Значение реактивной мощности Q, трехфазной, в диапазоне от 0,01 Sном до 2,25 Sном, при 0,05А < I < 7,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,003^ (| Sном /Q-11) %;

при 0,01А < I < 1,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,005^ (| Sном /Q-11) %; однофазной, в диапазоне от 0,01 Sном до 2,25 Sном, при 0,05А < I < 7,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,005- (| Sном /Q-11) %;

при 0,01А < I < 1,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,01 (| Sном /Q-11) %;

Значение полной мощности S, трехфазной, в диапазоне от 0,01 • Sном до 2,25 • Sном, при 0,05А < I < 7,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,003^ (| Sном /S-1|) %;

при 0,01А < I < 1,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,005^ (| Sном /S-1|) %; однофазной, в диапазоне от 0,01 Sном до 2,25 Sном, при 0,05А < I < 7,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,005^ (| Sном /S-1|) %;

при 0,01А < I < 1,5 А и при 0,01- Ином < И < 1,5^ Ином с погрешностью 5 ± (0,1+0,01^ (| Sном /S-1|) %.

2.Многофункциональный калибратор повышенной точности Calys 150R Предел допускаемой основной абсолютной погрешности Др = ± (А- х+В) при воспроизведении напряжения постоянного тока:

Предел от -5 до 100 мВ В: 0,005 • х + 2 мкВ (23±5) °С Предел от -0,05 до 1 В: 0,005 • х + 8 мкВ (23±5) °С Предел от -0,1 до 10 В: 0,007 • х + 80 мкВ (23±5) °С При воспроизведении силы постоянного тока:

Предел от 0 до 24 мА: 0,007 • х + 0,8 мкА (23±5) °С Предел от 4 до 20 мА: 0,007 • х + 0,8 мкА (23±5) °С

Предел от 0 до 20 мА: 0,007 • х + 0,8 мкА (23±5) °С

3.    Мегаомметр М4101/3. Диапазон измеряемых сопротивлений от 0 до 100 МОм. Измерительное напряжение 500 В.

4.    Установка пробойная GPI-745A, режим измерения значения напряжения пробоя при использовании тестового напряжения переменного тока: испытательное напряжение от 100В до

5 кВ ± (0,01 х иизм+5В), диапазон измерения силы переменного тока от 0,1 до 40 мА ± (0,01 х !изм + 0,05 мА); режим измерения сопротивления изоляции: значения воспроизводимого напряжения постоянного тока 50, 100, 500, 1000 В, диапазон измеряемого электрического сопротивления от 1 до 1999 МОм при напряжении 50 и 100В, от 1 до 9999 МОм при напряжении 500 и 1000 В с основной погрешностью ±5 % для диапазона от 1 до 500 МОм, ± 10 % для диапазона от 501 до 1999 МОм, ± 20 % для диапазона от 2000 до 9999 МОм.

Сведения о методах измерений

Метод измерений приведен в документе ПБКМ.424359.001 РЭ «Контроллер многофункциональный ARIS C30x. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к контролерам многофункциональным ARIS С30х

«Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»

ГОСТ 32144-2013

ГОСТ 30804.4.30-2013

ГОСТ 31818.11-2012 (IEC 62052-11:2003)

ГОСТ 31819.22-2012 (IEC 62053-22:2003)

ГОСТ 31819.23-2012 (IEC 62053-23:2003)

ТУ 4252-006-5518184820142

Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

«Контроллер многофункциональный ARIS C30x. Технические условия»
