| Номер в госреестре | 62405-15 |
| Наименование СИ | Системы диагностические |
| Обозначение типа СИ | QC20-W ballbar |
| Изготовитель | "Renishaw plc", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы диагностические QC20-W ballbar (далее «системы») предназначены для измерений линейных перемещений при настройке и проверке станков с числовым программным управлением.
Принцип действия систем основан на преобразовании изменения параметров электромагнитного поля при перемещении подвижного сердечника относительно неподвижных индукционных катушек в величину линейного перемещения сердечника.

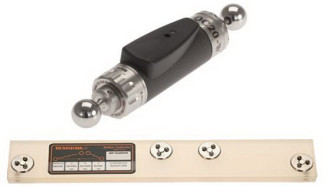

Конструктивно система представляет собой цилиндрический стержень с установленными внутри подвижным сердечником и неподвижными индукционными катушками. На противоположных концах стержня размещены сферические наконечники, один из которых жестко связан с неподвижной индукционной катушкой, другой - с подвижным сердечником.
В комплект поставки систем входят калибровочная мера для установки расстояний между центрами сферических наконечников, а также удлинительные стержни для изменения номинального расстояния между центрами сферических наконечников.
Питание систем осуществляется от элемента CR2.
Связь систем с персональным компьютером осуществляется по протоколу Bluetooth через USB адаптер.
Системы работают с автономным программным обеспечением Renishaw Ballbar 20 (ПО), входящим в комплект поставки. ПО обеспечивает передачу, сбор, запись, обработку и отображение результатов измерений.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Renishaw Ballbar 20 |
| Номер версии (идентификационный номер) ПО | 5.03.XX |
| Цифровой идентификатор ПО | 01fde498f57644daa954134bd294ecb4 (MD5), файл «qc20.exe» |
| Другие идентификационные данные (если имеются) | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2
| Наименование параметра и единицы измерений | Значение параметра |
| Диапазон измерений расстояния, мм | ±1 |
| Пределы допускаемой абсолютной погрешности измерений расстояния, мкм | ±(0,7+0,3x10-2xL), L - измеряемое расстояние, взятое по модулю, в мкм |
| Дискретность отсчета, мкм | 0,1 |
| Длина удлинительных стержней, мм | 50; 150; 300 |
| Номинальная длина меры калибровочной, мм | 100; 150; 300 |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 300x400x100 |
| Масса, кг, не более | 4,5 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 5000 |
Условия эксплуатации:
о/'ч
от 15 до 25; от 55 до 65; от 84,0 до 106,7.
по эксплуатации и на наружную
- диапазон температуры окружающего воздуха, С
- диапазон относительной влажности окружающего воздуха, %
- диапазон атмосферного давления, кПа
наносится резиновым клише на титульный лист руководства сторону корпуса систем в виде наклейки.
Комплектность систем представлена в таблице 3.
Таблица 3
| № п/п | Наименование | Количество, шт. |
| 1 | Система | 1 |
| 2 | Удлинительный стержень | 3 |
| 3 | Мера калибровочная | 1 |
| 4 | USB адаптер Bluetooth | 1 |
| 5 | Элемент питания CR2 | 1 |
| 6 | Кейс для хранения и транспортировки | 1 |
| 7 | Программное обеспечение Renishaw Ballbar 20 | 1 |
| 8 | Руководство по эксплуатации | 1 |
| 9 | Методика поверки МП 2512-0006-2015 | 1 |
осуществляется по документу МП 2512-0006-2015 «Системы диагностические QC20-W ballbar. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 8 июня 2015 г.
Основным средством поверки является длиномер горизонтальный, пределы допускаемой абсолютной погрешности не более ±0,25 мкм, по ГОСТ Р 8.763-2011.
Методика измерений приведена в документе «Системы диагностические QC20-W ballbar. Руководство по эксплуатации», 2015 год.
Нормативные и технические документы, устанавливающие требования к системам диагностическим QC20-W ballbar
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Renishaw plc», Великобритания.
| Зарегистрировано поверок | 204 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
