Преобразователи термоэлектрические с двумя термопарами TIC, 62407-15

Назначение

Преобразователи термоэлектрические с двумя термопарами модели TIC (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры на входе топливного газа на газотурбинном заводе «Русские газовые турбины» (г. Рыбинск).

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными элементами - термопарами с минеральной (MgO) изоляцией термоэлектродов, защитной арматуры с монтажными элементами и клеммной головкой цилиндрического типа с откручивающейся крышкой.

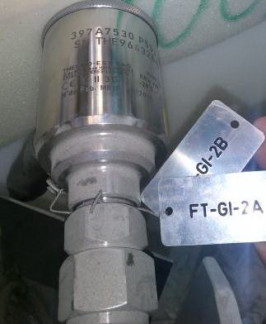

Фотография общего вида термопреобразователя представлена на рисунке 1.

Технические характеристики

Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.

Таблица 1

Длина монтажной части ТП, мм    50

Диаметр монтажной части ТП, мм    3

Электрическое сопротивление изоляции ТП при температуре

(плюс 25±10) °С и относительной влажности воздуха от 30 до    100

80%, МОм (при 100 В), не менее

Рабочие условия эксплуатации ТП:

-    температура окружающей среды, °С

от минус 20 до плюс 180 до 95

-    относительная влажность воздуха, %, не более

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

Преобразователи термоэлектрические с двумя термопарами модели TIC    2 шт.

Паспорт    2 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне);

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на преобразователи термоэлектрические с двумя термопарами модели TIC.

Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами модели TIC

ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
