| Номер в госреестре | 62410-15 |
| Наименование СИ | Виброустановки калибровочные |
| Обозначение типа СИ | CS18 |
| Изготовитель | Компания "SPEKTRA Schwingungstechnik und Akustik GmbH Dresden", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановки калибровочные CS18 (далее виброустановки) предназначены для воспроизведения характеристик вибрации (виброускорения, виброскорости и виброперемещения) при поверке и калибровке преобразователей и средств измерений характеристик вибрации.
Принцип работы виброустановок основан на воспроизведении вибростендом синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения и/или цифрового лазерного виброметра. Показания калибруемого или поверяемого преобразователя вибрации сравниваются с показаниями эталонного вибропреобразователя и/или цифрового лазерного виброметра.
В зависимости от требуемых диапазонов частот виброустановки выпускаются нескольких моделей: высокочастотные CS18 HF, CS18Р HF и CS18 МБ; низкочастотные CS18 VLF и CS^ VLF.
Виброустановки применяются для поверки и калибровки преобразователей, виброметров и виброизмерительных систем, а виброустановки CS18Р HF и CS18Р VLF также для поверки и калибровки эталонных лазерных виброметров.
В состав виброустановок CS18 HF и CS18Р HF входят высокочастотный вибростенд с пневматическими подшипниками SE-09, встроенный эталонный акселерометр BN-09, цифровой лазерный виброметр (для CS18Р HF), усилитель мощности РА 14-500, система контроля вибрации SRS-35, программное обеспечение CS18 HF и персональный компьютер.
В состав виброустановки CS18 МF входят вибростенд SE-10, встроенный эталонный акселерометр BN-09, усилитель мощности РА 14-180, система контроля вибрации SRS-35, программное обеспечение CS18 HF и персональный компьютер.
В состав виброустановок CS18 VLF и CS18Р VLF входят вибростенд на пневматических подшипниках с длинным ходом APS 113AB, эталонный акселерометр BN-07 или BN-13, цифровой лазерный виброметр (для CS18Р VLF), усилитель мощности APS 125, система контроля вибрации SRS-35 с электронным контроллером выставления нуля APS 0109, программное обеспечение CS18 VLF и персональный компьютер.

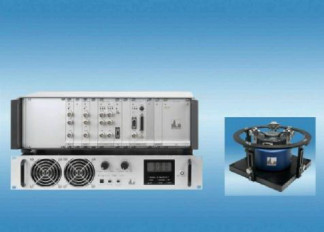

Внешний вид виброустановки CS18 HF приведен на рисунке 1, внешний вид виброустановки CS18Р HF приведен на рисунке 2, внешний вид виброустановки CS18 МБ приведен на рисунке 3, внешний вид виброустановки CS18 VLF приведен на рисунке 4, внешний вид виброустановки CS18Р VLF приведен на рисунке 5.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Spektra CS18 HF Spektra CS18 VLF |
| Номер версии (идентификационный номер) ПО | не ниже 2.13 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессами калибровки и измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Виброустановки СS18 HF и СS18Р HF
| Наименование характеристики | Значение |
| Диапазон воспроизведения амплитуды виброускорения с максимальной нагрузкой, м/с2 | от 1 до 100 |
| Диапазон воспроизведения амплитуды виброскорости с максимальной нагрузкой, м/с | от 1 • 10-4 до 0,1 |
| Диапазон воспроизведения амплитуды виброперемещения с максимальной нагрузкой, мм | от 0,01 до 2 |
| Диапазоны воспроизводимых частот, Гц: при измерении виброускорения при измерении виброскорости при измерении виброперемещения | от 53 до 10000 от 12 до 53 от 5 до 12 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более: в диапазоне частот от 53 до 2000 Гц включ. в диапазоне частот св. 2000 до 5000 Гц включ. в диапазоне частот св. 5000 до 10000 Гц включ. | 5 5 7 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 15 |
| Максимальная нагрузка, г, не более | 200 |
| Пределы допускаемой относительной погрешности (с использованием цифрового лазерного виброметра) при измерении виброускорения, виброскорости и виброперемещения в диапазонах воспроизводимых частот, %: от 5 Гц до 19,9 Гц включ. (при нагрузке 200 г) от 20 Гц до 1 000 Гц включ. (при нагрузке 200 г) св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 200 г) св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г) | ±0,5 ±0,3 ±0,5 ±1,0 |
| Пределы допускаемой относительной погрешности (с использованием эталонного акселерометра) при измерении виброускорения, виброскорости и виброперемещения в диапазонах воспроизводимых частот, %: от 5 Гц до 9,9 Гц включ. (при нагрузке 200 г) от 10 Гц до 19,9 Гц включ. (при нагрузке 200 г) от 20 Гц до 1 000 Гц включ. (при нагрузке 200 г) св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 50 г) св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г) | ±1,0 ±0,7 ±0,5 ±0,7 ±1,5 |
| Нормальные условия: диапазон температур, °С | 23 ± 2 |
| Габаритные размеры, мм, не более: вибростенд SE-09 (длинахширинахвысота) усилитель мощности РА-14-500 (длинахширинахвысота) система контроля вибрации SRS-35 (длинахширинахвысота) цифровой лазерный виброметр PLV-01 (длинахширинахвысота) эталонный акселерометр BN-09 (длинахширинахвысота) | 160х200х200 88х482х450 160х450х360 150х450х360 10х20х20 |
| Масса виброустановки, кг, не более: вибростенд SE-09 усилитель мощности РА-14-500 система контроля вибрации SRS-35 цифровой лазерный виброметр PLV-01 эталонный акселерометр BN-09 | 9,5 21 8 10 0,1 |
| Наименование характеристики | Значение |
| Диапазон воспроизведения амплитуды виброускорения с максимальной нагрузкой, м/с2 | от 1 до 190 |
| Диапазон воспроизведения амплитуды виброскорости с максимальной нагрузкой, м/с | от 1 • 10-4 до 0,1 |
| Диапазон воспроизведения амплитуды виброперемещения с максимальной нагрузкой, мм | от 0,01 до 2 |
| Диапазоны воспроизводимых частот, Гц: при измерении виброускорения при измерении виброскорости при измерении виброперемещения | от 31 до 10000 от 12,5 до 31 от 3 до 12,5 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более: в диапазоне частот от 31 до 2000 Гц включ. в диапазоне частот св. 2000 до 5000 Гц включ. в диапазоне частот св. 5000 до 10000 Гц включ. | 5 5 7 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 10 |
| Максимальная нагрузка, г, не более | 500 |
| Пределы допускаемой относительной погрешности при измерении виброускорения, виброскорости и виброперемещения в диапазонах воспроизводимых частот, %: от 3 Гц до 4,9 Гц включ. (при нагрузке 500 г) от 5 Гц до 9,9 Гц включ. (при нагрузке 500 г) от 10 Гц до 19,9 Гц включ. (при нагрузке 500 г) от 20 Гц до 1 000 Гц включ. (при нагрузке 500 г) св. 1 000 Гц до 5 000 Гц включ. (при нагрузке 250 г) св. 5 000 Гц до 10 000 Гц включ. (при нагрузке 50 г) | ±2,0 ±1,5 ±1,0 ±0,7 ±1,5 ±2,5 |
| Нормальные условия: диапазон температур, °С | 23 ± 2 |
| Габаритные размеры, мм, не более: вибростенд SE-10 (длинахширинахвысота) усилитель мощности РА-14-180 (длинахширинахвысота) система контроля вибрации SRS-35 (длинахширинахвысота) эталонный акселерометр BN-09 (длинахширинахвысота) | 135x200x200 88x482x450 160x450x360 10x20x20 |
| Масса виброустановки, кг, не более: вибростенд SE-10 усилитель мощности РА-14-180 система контроля вибрации SRS-35 эталонный акселерометр BN-09 | 9,5 21 8 0,1 |
Таблица 4 - Виброустановки СS18 VLF и СS18Р VLF
| Наименование характеристики | Значение |
| Диапазон восп2?оизведения амплитуды виброускорения с максимальной нагрузкой, м/с | от 0,04 до 20 |
| Диапазон воспроизведения амплитуды виброскорости с максимальной нагрузкой, м/с | от 1 • 10-4 до 0,1 |
| Диапазон воспроизведения амплитуды виброперемещения с максимальной нагрузкой, мм | от 0,01 до 2 |
| Диапазоны воспроизводимых частот, Гц: при измерении виброускорения | от 0,2 до 160 |
| при измерении виброскорости | от 1,25 до 8 |
| при измерении виброперемещения | от 0,2 до 1,25 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более: в диапазоне частот от 0,2 до 0,5 Гц включ. | 10 |
| в диапазоне частот св. 0,5 до 20 Гц включ. | 7 |
| в диапазоне частот св. 20 до 160 Гц включ. | 5 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 10 |
| Максимальная нагрузка, г, не более | 900 |
| Пределы допускаемой относительной погрешности (с использованием цифрового лазерного виброметра) при измерении виброускорения, виброскорости и виброперемещения в диапазонах воспроизводимых частот, %: от 0,2 Гц до 0,39 Гц включ. | ±0,7 |
| от 0,4 Гц до 0,99 Гц включ. | ±0,5 |
| от 1 Гц до 63 Гц включ. | ±0,3 |
| св. 63 Гц до 160 Гц включ. | ±0,7 |
| Пределы допускаемой относительной погрешности (с использованием эталонного акселерометра) при измерении виброускорения, виброскорости и виброперемещения в диапазонах воспроизводимых частот, %: от 0,2 Гц до 0,39 Гц включ. | ±1,5 |
| от 0,4 Гц до 0,99 Гц включ. | ±1,0 |
| от 1 Гц до 63 Гц включ. | ±0,5 |
| св. 63 Гц до 160 Гц включ. | ±1,0 |
| Нормальные условия: диапазон температур, °С | 23 ± 2 |
| Габаритные размеры, мм, не более: вибростенд APS 0109 (длинахширинахвысота) | 485х260х45 |
| усилитель мощности APS 125 (длинахширинахвысота) | 88х482х450 |
| система контроля вибрации SRS-35 (длинахширинахвысота) | 160х450х360 |
| электронный контроллер выставления нуля APS 0109 (длинахширинахвысота) | 44х482х450 |
| цифровой лазерный виброметр PLV-01 (длинахширинахвысота) | 150х450х360 |
| эталонные акселерометры BN-07 и BN-13 (длинахширинахвысота) | 10х20х20 |
| Масса виброустановки, кг, не более: вибростенд APS 0109 | 3,7 |
| усилитель мощности APS 125 | 21 |
| система контроля вибрации SRS-35 | 8 |
| электронный контроллер выставления нуля APS 0109 | 9,5 |
| цифровой лазерный виброметр PLV-01 | 10 |
| эталонные акселерометры BN-07 и BN-13 | 0,1 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус виброустановки методом наклейки.
Виброустановка калибровчная CS18 1 шт.
Руководство по эксплуатации 1 экз.
осуществляется в соответствии с документом МИ 1929-2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки: вторичный эталон по ГОСТ Р 8.800-2012.
Руководство по эксплуатации «Виброустановки калибровочные CS18».
Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным CS18
ГОСТ Р 8.800 - 2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210 Гц» Техническая документация компании SPEKTRA Schwingungstechnik und Akustik GmbH Dresden, Г ермания.
