| Номер в госреестре | 62412-15 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | ТензоТЭК |
| Изготовитель | ООО НПП "Томская электронная компания", г.Томск |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные ТензоТЭК (далее - преобразователи) предназначены для измерения аналоговых выходных сигналов весо- или силоизмерительных тензорезисторных датчиков (далее - датчики) и преобразования их в значение массы или силы
Преобразователи выполнены в отдельном корпусе и состоят из стабилизированного источника питания, встроенного аналого-цифрового преобразователя (АЦП), микропроцессора для обработки измерительной информации, цифровых интерфейсов связи RS-232/485, дисплея и клавиатуры.
Принцип действия основан на преобразовании входного электрического сигнала аналоговых весоизмерительных (силоизмерительных) датчиков АЦП, дальнейшей его обработки и выводе измерительной информации в единицах массы (кг/т) или силы (И) на цифровой встроенный дисплей преобразователя.
Преобразователи снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1):
- устройство слежения за нулем (Т.2.7.3);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство уравновешивания тары - устройство выборки массы тары (Т.2.7.4.1); Преобразователи выпускаются в двух модификациях: ТензоТЭК-03 с ведением архива
и ТензоТЭК-04 без ведения архива.

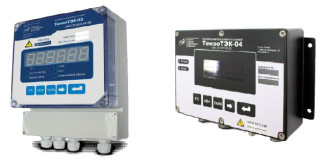

Внешний вид преобразователей ТензоТЭК представлен на рисунке 1.
ТензоТЭК-03 ТензоТЭК-04
Программное обеспечение (далее ПО) преобразователей является встроенным и метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами. Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении питания или по запросу оператора в регистровой структуре (протокол Modbus RTU).
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается посредством пароля (для ТензоТЭК-03), посредством использования пломбируемой клавиши «Настройка» (для ТензоТЭК-04), а также нанесением оттиска клейма на пломбировочную мастику винта, стопорящего отвинчивание крышки от корпуса, расположенного на передней панели.
Знак поверки в виде оттиска поверительного клейма наносится на лицевую панель преобразователя или маркировочную табличку.
Схемы пломбировки приведены на рисунке 2.
Пломбировать согласно ОСТ 92-8918-77 способом 12, мастикой ГОСТ 18680-73
| ш % ©- | прс<№р«.зовдтепь KMnefMTtnbHbrt ТензоТЭК-04 № ОФТ 'в 1&7Й 0000 | 1 ]' I | |
| Г | |||
| Пи»«им) (0я5-аз ) | ч[ГТ TAStC к Г НК Н 8781.81 Ш | Г “ 1 i \ | |
| (ED® | |||
| [ | 77] [То7[ [тар*] j^»j | ||
| Щ | <т | А -т в.» Гч. t в. I £2Л о—— —* Щ | |
гУ
Клавиша «Настройка»
Подмбмрэаатъ йоликио ОСТ>92-8918-77 способом 12, мостмой ГОСТ 18680-73
ТензоТЭК-04
о
о
о
о
ТензоТЭК-03
| Идентификационные данные (признаки) | Значение | |
| ТензоТЭК-03 | ТензоТЭК-04 | |
| Идентификационное наименование ПО | — | — |
| Номер версии (идентификационный номер) ПО | 1.2 | 1.1 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | |
| Другие идентификационные данные (при наличии) | отсутствуют | |
Уровень защищённости встроенного ПО приборов от преднамеренных и непреднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение | |
| ТензоТЭК-03 | ТензоТЭК-04 | |
| Класс точности по ГОСТ OIML R 76-1 | III | |
| Значение доли предела допускаемой погрешности р; | 0,5 | |
| Максимальное число поверочных интервалов, nmax | 3000 | |
| Диапазон уравновешивания тары, % от максимальной нагрузки | 100 | |
| Дискретность измерений | от 0,00001 до 1,0 кг от 0,00001 до 1,0 Н | |
| Количество аналоговых входов для подключения тензодатчиков | 1 | |
| Количество параллельно подключаемых датчиков, не более, шт. | 4 | |
| Схема подключения датчика | 6- или 4-проводная | |
| Напряжение питания датчика, В | 5,6 | 3,3 |
| Минимальное входное напряжение, мВ | от 0 до 16,8 | от 0 до 9,9 |
| Минимальное и максимальное полные сопротивления датчика, Ом | от 80 до 1000 | |
| Диапазон измеряемых значений рабочего коэффициента передачи (РКП) датчика, мВ/В | от 0 до 3,0 | |
| Пределы допускаемой приведенной погрешности преобразования выходных сигналов в значение силы, % | ± 0,1 | |
| Диапазон рабочих температур | -30°C до 50°С | |
| Максимальная длина кабеля датчика, м | 100 | |
| Поперечное сечение кабеля, не менее, мм2 | 0,12 | |
| Г абаритные размеры, мм, не более (длинахширинахвысота) | 235х160х72 | 150х210х55 |
| Масса, кг, не более | 1,5 | |
| Потребляемая мощность, В • А, не более | 15 | |
| Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц | 187...242 49...51 | |
Вероятность безотказной работы за 2000 ч Срок службы не менее, лет....................
наносится фотохимическим способом на маркировочную табличку, закрепленную на лицевой панели корпуса ТензоТЭК, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Кол. | Примечание |
| 1 Преобразователь измерительный ТензоТЭК-ХХ | 1 | При поставке большого количества ТензоТЭК по одному адресу количество документов должно быть оговорено дополнительно |
| 2 Шнур питания с вилкой сетевой* | 1 | |
| 3 Кабель подключения датчика* | 1 | |
| 4 Комплект эксплуатационной документации в составе: | ||
| - Формуляр | 1 | |
| - Руководство по эксплуатации | 1 | |
| - Руководство оператора | 1 | |
| - Методика поверки | 1 | |
| 5 Копия свидетельства об утверждении типа средств измерений | 1 | |
| * - Определяется при заказе | ||
осуществляется в соответствии с документом ОФТ.20.609.00.00 МП «Преобразователи измерительные ТензоТЭК. Методика поверки», утвержденным ФГУП «СНИИМ» 27.08.2015г. Основное поверочное оборудование - имитатор выходных сигналов тензорезисторов ИСТ-1 с диапазоном выходных сигналов (0 - 10) мВ класса точности 0,02.
содержатся в разделе 1.4 руководства по эксплуатации преобразователя.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ТензоТЭК
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
3 ТУ 4221-609-20885897-2015 «Преобразователи измерительные ТензоТЭК. Технические условия».
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
