Регистраторы параметров ударного импульса РПУ-1, 62413-15

Назначение

Регистраторы параметров ударного импульса РПУ-1 (далее по тексту - регистратор), предназначены для измерения и регистрации электрических импульсов, поступающих от измерительных преобразователей ударного ускорения, и обработки их по определенной программе.

Описание

Принцип действия регистратора основан на приеме, усилении, преобразовании с помощью аналого-цифрового преобразователя USB-3000 (далее АЦП) и отображении на экране монитора электрического сигнала, поступающего с выхода пьезоэлектрического преобразователя ударного ускорения. Параметры ударного ускорения определяются по сигналу, отображенному на экране монитора ПК.

Электрический сигнал с выхода пьезоэлектрического преобразователя, установленного на испытуемом объекте или ударном стенде, поступает на вход программируемого усилителя заряда УЗ-2, который осуществляет согласование выходного импеданса пьезоэлектрического преобразователя с АЦП и нормирование выходного сигнала с пьезоэлектрического преобразователя по одному из диапазонов измерений.

Конструктивно регистратор выполнен в виде блока программируемого усилителя заряда УЗ-2 в металлическом корпусе и ПК (ноутбука). АЦП USB 3000 установлен в корпусе программируемого усилителя заряда.

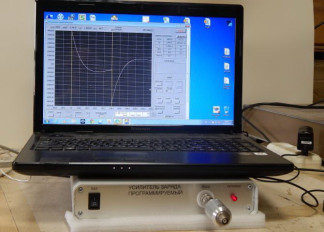

Внешний вид регистратора с ПК приведен на рисунке 1. Место пломбирования голографической наклейкой на боковой панели корпуса регистратора от несанкционированного доступа приведено на рисунке 2.

Программное обеспечение

Регистратор параметров ударного импульса РПУ-1 имеет встроенное программное обеспечение (ПО) USB-3000 и автономное ПО RPU3, которые предназначены для аналогоцифрового преобразования входных сигналов от измерительного преобразователя ударного ускорения в эквивалентные значения амплитуды и длительности ударного импульса.

Все ПО регистратора является метрологически значимым.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические характеристики регистратора занормированы с учетом влияния программного обеспечения.

Конструкция регистратора исключает возможность несанкционированного влияния на его ПО и измерительную информацию

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Средний» по Р 50.2.077-2014.

Технические характеристики

-    Диапазон измерений пикового ударного ускорения, м/с2...................... 102 - 106;

1 3

-    Диапазон измерений длительности импульса ударного ускорения, мс.....10 - 10 ;

1 3

-    Диапазон измерений пиковой ударной скорости, м/с...........................10 - 10;

-    Диапазон нормирования коэффициента преобразования

2    3

измерительных преобразователей, пКлх /м........................................10 - 10;

-    Пределы допускаемой относительной погрешности установки

чувствительности программируемого усилителя заряда в диапазоне от 10-3 до 10 пКл с2/м, %...............................

сигнала пропорционального амплитуде ударного ускорения, %..........................+ 5;

-    Пределы допускаемой относительной погрешности измерения длительности однополярного ударного импульса в диапазоне от 0,1 до 10 мс, %.....................+ 3;

-    Пределы допускаемой относительной погрешности измерения пиковой ударной скорости от 0,1 до 1000 м/с, %...................................................................+ 6;

-    Амплитуда выходного напряжения контрольного генератора

на частоте 160 Гц, В...............................................................от 3,9 до 4,1;

-    Питание от сети переменного тока, В..................................................220±22

-    Частота сети переменного тока, Гц........................................................50±5

-    Потребляемая мощность, В А, не более.....................................................................80

-    Время установления рабочего режима после включения

питания, мин, не более...........................................................................5;

-    Вероятность безотказной работы за время 8000 ч, не менее...........................0,9;

-    Срок службы назначенный, лет...............................................................10;

-    Габаритные размеры программируемого

усилителя заряда (Д*Ш*в), мм.....................................................300*250*60;

-    Габаритные размеры ноутбука (Д*Ш*В), мм................................360*250*40;

-    Масса программируемого усилителя заряда, кг..........................................2,2;

-    Масса ноутбука, кг..............................................................................2,5;

Рабочие условия эксплуатации:

-    диапазон температур окружающего воздуха, ° С.................................от 10 до 35;

-    относительная влажность воздуха при температуре+25° С, %...........................до 80;

-    атмосферное давление, кПа...................................................от 84 до 106,7.

Знак утверждения типа

наносится на заднюю панель корпуса усилителя заряда стетографией и на титульный лист Руководства по эксплуатации КЕУЮ.411619.002 РЭ типографским способом.

Комплектность

Комплект поставки регистратора приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу КЕУЮ.411619.002 РЭ «Регистратор параметров ударного импульса РПУ -1 Руководство по эксплуатации», приложение А «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 июня 2015 г.

Основные средства поверки:

- Г осударственный рабочий эталон 1 разряда единицы ускорения при ударном движении в диапазоне 50 -106 м/с2, диапазон длительностей фронта ударного импульса 15 - 104 мкс, погрешность измерения ± 7 %;

-    генератор импульсов точной амплитуды Г5-75, диапазон амплитуд от1 мВ

до 10 В в диапазоне длительностей от 0,1 мс до 1000 мс, погрешности установки временных параметров ± 0,1, амплитуды напряжения ±1 %;

-    вольтметр В7-43, диапазон от 20 мВ до 10 В кл. 0,5;

-    вольтметр В3-60, диапазон от 1 мВ до 10 В кл. 0.2;

-    генератор Г6-27, диапазон напряжений 1 мВ - 5 В, диапазон частот 0,1Гц - 100 кГц, ПГ ±6%;

-    осциллограф С1-117, диапазон частот до 100 кГц, входное напряжение до 10 В,

ПГ ±3,5%.

Сведения о методах измерений

приведены в документе КЕУЮ.411619.002 РЭ «Регистратор параметров ударного импульса РПУ-1 Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к регистраторам параметров ударного импульса РПУ-1

1.    ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    ГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении

4.    КЕУЮ.411619.002 ТУ «Регистратор параметров ударного импульса РПУ-1 Технические условия».
