Системы видеофиксации нарушений правил парковки Автопатруль Стоянка, 62421-15

Назначение

Системы видеофиксации нарушений правил парковки «Автопатруль Стоянка» (далее системы) предназначены для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат.

Описание

Принцип действия систем основан на автоматической синхронизации шкалы времени системы с национальной шкалой времени Российской Федерации UTC(SU), приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав системы, и записи текущего момента времени в сохраняемые фото-видеокадры.

Функционально системы состоят из управляющего контроллера, который является основным элементом системы и выполняющий функции обработки и обмена информации и содержащий модули измерения временных интервалов с установленным приемником ГЛОНАСС/GPS, систему питания комплекса, систему климат контроля с установленными датчиками температуры, нагревателем и вентилятором, программного обеспечения (ПО) «Автопатруль Стоянка», защищенным электронными ключами и скоростной поворотной видеокамеры. Системы обеспечивают фиксацию времени и изображения транспортных средств (ТС) при нахождении их в зоне обнаружения (от 8 м до 105 м), расчет координат системы, распознавание государственных регистрационных знаков (ГРЗ) транспортных средств, находящихся в зоне видимости системы, оцифровку шкалы времени по сигналам спутниковых навигационных систем, синхронизацию времени фотофиксации и передачу фотоматериалов для последующей обработки на удаленный сервер обработки нарушений правил дорожного движения.

Системы выпускается в одном варианте исполнения «Автопатруль Стоянка» СТАЕ.424252.020.

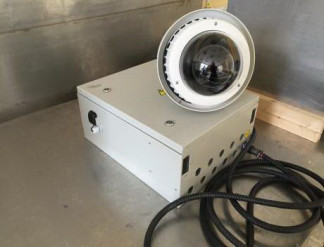

Внешний вид систем с указанием места нанесения знака утверждения типа приведен на рисунке 1. Датчик от несанкционированного доступа, находится под крышкой системы и срабатывает при вскрытии управляющего контроллера, данные передаются на центральный пост.

Рисунок 1 - Внешний вид системы

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплекса и текущего времени, а также расчета интервалов времени.

В функции, выполняемые встроенным в системы программным обеспечением (ПО),

входит:

а)    предварительная настройка модулей видеофиксации перед работой;

б)    извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ± 1 с/сутки при отсутствии сигналов от опорного источника;

в)    правильное (достоверное) распознавание ГРЗ ТС.

г)    первичную обработку полученного видеоматериала со следующими характеристиками:

- формат обрабатываемого файла изображения- QCIF, CIF, 2CIF или 4CIF с компрессией со 100% качеством (без потерь); размер кадра-176х120, 352х288,704х288, 704х576 или др.;

-характеристики изображений ГРЗ должны размещаться в кадре целиком. Изображения символов должно быть визуально различимым, четким, не размытым.

Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1:

Таблица 1

Защита программного обеспечения от изменения метрологически значимой его части реализована путем установки электронных ключей.

Уровень защиты ПО системы и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус системы с помощью этикетки, выполненной типографским способом.

Комплектность

Комплект поставки системы приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу СТАЕ.424252.020МП «Системы видеофиксации нарушений правил парковки «Автопатруль Стоянка». Методика поверки.», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2015 г.

Основные средства поверки:

-    модуль коррекции времени МКВ-02Ц, рег. № 44097-10, пределы допускаемой абсолютной погрешности синхронизации среза выходного импульса со шкалой UTC(SU) ± 1 • 10-3 c;

-    GNSS-приемник спутниковый геодезический многочастотный SIGMA с антенной GrAnt-G3T, рег. № 40862-09, пределы допускаемой абсолютной погрешности измерения длины базиса в плане ± 3 (10+1 • 10-6- D), по высоте ± 3 • (20+2 10-6 D ) мм, где D - измеренная длина базиса в мм

Сведения о методах измерений

Системы видеофиксации нарушений правил парковки «Автопатруль Стоянка». Руководство по эксплуатации СТАЕ.424252.020РЭ.

Нормативные и технические документы, устанавливающие требования к системам видеофиксации нарушений правил парковки «Автопатруль Стоянка»

1    ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.

2    «Система видеофиксации нарушений правил парковки «Автопатруль Стоянка». Технические условия СТАЕ. 424252.020 ТУ
