Государственный реестр средств измерений

Системы измерительные Алмаз-ИС, 62438-15

62438-15
Комплексы измерительные TKDL-PRO (далее - комплексы) предназначены для измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.
Карточка СИ
Номер в госреестре 62438-15
Наименование СИ Системы измерительные
Обозначение типа СИ Алмаз-ИС
Изготовитель ООО "Локомотив", г. Ярославль
Год регистрации 2015
Срок свидетельства 25.11.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительные TKDL-PRO (далее - комплексы) предназначены для измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.

Описание

Комплексы измерительные TKDL-PRO состоят из электронного блока с дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм. Датчики помещаются в измеряемую среду и преобразуют температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок, который преобразует этот сигнал в форму, удобную для наблюдения и архивации. Результаты измерений отображаются на встроенном дисплее электронного блока. Для распечатки результатов измерений комплексы комплектуются встроенным принтером. При подключении к персональному компьютеру (ПК) информация об измерениях может быть сохранена в ПК.

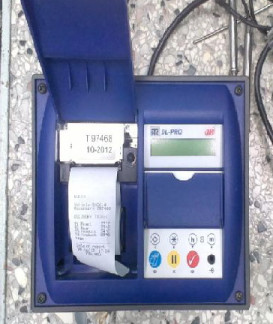

Комплексы изготовлены в корпусе, защищенном от атмосферных влияний и предназначенном для внешней установки. Фотография комплекса измерительного TKDL-PRO приведена на рисунке 1.

i

Программное обеспечение

Программное обеспечение (ПО) комплексов состоит из внутреннего, метрологически значимого, и автономного ПО.

Внутреннее ПО загружается в электронный блок комплексов на предприятии-

изготовителе в процессе производственного цикла и не может быть изменено в процессе эксплуатации. Уровень защиты внутреннего (встроенного) ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные внутреннего ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

T410

Номер версии (идентификационный номер) ПО

Т31

Цифровой идентификатор программного обеспечения

-

Внешнее ПО (WinTrac) компании Thermo King не является метрологически значимым и предназначено только для просмотра идентификатора транспортного средства, даты, времени и переноса записанных в память электронного блока комплекса данных на персональный компьютер.

Технические характеристики

Метрологические характеристики комплексов приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон измерений температуры, °С

от минус 30 до плюс 30

Пределы допускаемой абсолютной погрешности, °С

± 1,0

Цена единицы наименьшего разряда, °С

0,1

Интервал записи результатов измерений во внутреннюю память электронного блока, мин

от 1 до 60 (с шагом в 1 мин)

Габаритные размеры, мм, не более:

-    корпуса комплекса (ДхШхВ):

-    датчика температуры кабельного типа:

-    габаритные размеры ЧЭ:

-    длина кабеля:

-    датчик температуры в виде зонда с держателем:

-    габаритные размеры зонда:

-    длина кабеля:

258 х 113 х 202

08x22; 12000; 18000

08x150;

400

Объем внутренней памяти регистратора комплекса, кбайт

512

Напряжение питания постоянного тока, В

от 10 до 24

Максимально потребляемая мощность, В-А

25

Масса электронного блока комплекса, кг, не более:

0,39

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от минус 30 до плюс 70 (от минус 10 до плюс 50 - при работе встроенного принтера); не более 95

Средний срок службы, лет, не менее:

5

Таблица 3

Наименование

Кол-во

Примечание

Комплекс измерительный TKDL-PRO

20 шт.

Каждый комплекс комплектуется 4-мя датчиками температуры

Руководство по эксплуатации

20 экз.

-

Методика поверки

20 экз.

-

Поверка

осуществляется в соответствии с документом МП 62439-15 «Комплексы измерительные TKDL-PRO. Методика поверки», утвержденным ФГУП «ВНИИМС»,

Основные средства поверки:

-    термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.1, ТПП-1.2, диапазон рабочих температур от минус 60 °С до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004^0,02) °С;

-    термометр электронный лабораторный «ЛТ-300», пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;

-    комплекс измерительный iBDLR Ревизор исполнения iBDLR-L (в комплекте с регистраторами температуры типа DS1922L), пределы допускаемой абсолютной погрешности в диапазоне от минус 40 до плюс 65 °С: ±(0,5.. .0,6) °С.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к комплексам измерительным TKDL-PRO

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
