| Номер в госреестре | 62439-15 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | TKDL-PRO |
| Изготовитель | "Seven Telematics Ltd.", Великобритания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные TKDL-PRO (далее - комплексы) предназначены для измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.
Комплексы измерительные TKDL-PRO состоят из электронного блока с дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм. Датчики помещаются в измеряемую среду и преобразуют температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок, который преобразует этот сигнал в форму, удобную для наблюдения и архивации. Результаты измерений отображаются на встроенном дисплее электронного блока. Для распечатки результатов измерений комплексы комплектуются встроенным принтером. При подключении к персональному компьютеру (ПК) информация об измерениях может быть сохранена в ПК.

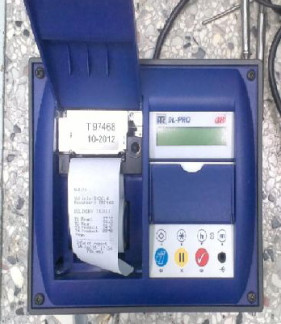

Комплексы изготовлены в корпусе, защищенном от атмосферных влияний и предназначенном для внешней установки. Фотография комплекса измерительного TKDL-PRO приведена на рисунке 1.
i
Программное обеспечение (ПО) комплексов состоит из внутреннего, метрологически значимого, и автономного ПО.
Внутреннее ПО загружается в электронный блок комплексов на предприятии-
изготовителе в процессе производственного цикла и не может быть изменено в процессе эксплуатации. Уровень защиты внутреннего (встроенного) ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | T410 |
| Номер версии (идентификационный номер) ПО | Т31 |
| Цифровой идентификатор программного обеспечения | - |
Внешнее ПО (WinTrac) компании Thermo King не является метрологически значимым и предназначено только для просмотра идентификатора транспортного средства, даты, времени и переноса записанных в память электронного блока комплекса данных на персональный компьютер.
Метрологические характеристики комплексов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от минус 30 до плюс 30 |
| Пределы допускаемой абсолютной погрешности, °С | ± 1,0 |
| Цена единицы наименьшего разряда, °С | 0,1 |
| Интервал записи результатов измерений во внутреннюю память электронного блока, мин | от 1 до 60 (с шагом в 1 мин) |
| Габаритные размеры, мм, не более: - корпуса комплекса (ДхШхВ): - датчика температуры кабельного типа: - габаритные размеры ЧЭ: - длина кабеля: - датчик температуры в виде зонда с держателем: - габаритные размеры зонда: - длина кабеля: | 258 х 113 х 202 08x22; 12000; 18000 08х150; 400 |
| Объем внутренней памяти регистратора комплекса, кбайт | 512 |
| Напряжение питания постоянного тока, В | от 10 до 24 |
| Максимально потребляемая мощность, В-А | 25 |
| Масса электронного блока комплекса, кг, не более: | 0,39 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 30 до плюс 70 (от минус 10 до плюс 50 - при работе встроенного принтера); не более 95 |
| Средний срок службы, лет, не менее: | 5 |
Таблица 3
| Наименование | Кол-во | Примечание |
| Комплекс измерительный TKDL-PRO | 20 шт. | Каждый комплекс комплектуется 4-мя датчиками температуры |
| Руководство по эксплуатации | 20 экз. | - |
| Методика поверки | 20 экз. | - |
осуществляется в соответствии с документом МП 62439-15 «Комплексы измерительные TKDL-PRO. Методика поверки», утвержденным ФГУП «ВНИИМС»,
Основные средства поверки:
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.1, ТПП-1.2, диапазон рабочих температур от минус 60 °С до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004^0,02) °С;
- термометр электронный лабораторный «ЛТ-300», пределы допускаемой абсолютной погрешности в диапазоне от минус 50 °С до плюс 199,99 °С: ±0,05 °С;
- комплекс измерительный iBDLR Ревизор исполнения iBDLR-L (в комплекте с регистраторами температуры типа DS1922L), пределы допускаемой абсолютной погрешности в диапазоне от минус 40 до плюс 65 °С: ±(0,5.. .0,6) °С.
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным TKDL-PRO
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
| Зарегистрировано поверок | 17 |
| Поверителей | 4 |
| Актуальность данных | 18.11.2024 |
