Трансформаторы тока встроенные SBL 0.8 Н, 62480-15

Назначение

Трансформаторы тока встроенные SBL 0.8 Н предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, устанавливаются на вводах баковых элегазовых выключателей 3AP1DT, используются на вводах силовых трансформаторов рассчитанных на номинальное напряжение 40,5 кВ.

Описание

Трансформаторы тока встроенные SBL 0.8 Н монтируются снаружи на высоковольтных вводах элегазовых выключателей 3AP1DT без разборки вводов. На каждом вводе может быть до трех трансформаторов, помещенных в съемный влагозащищенный корпус. Первичной обмоткой трансформатора является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Все трансформаторы тока встроенные SBL 0.8 Н (далее - трансформаторы) выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя.

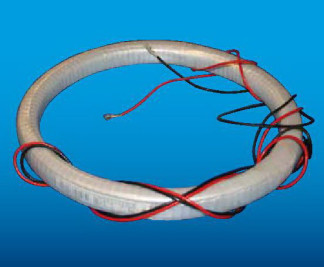

Общий вид трансформаторов представлен на рис. 1

Таблица 1 - Характеристики трансформаторов тока встроенных SBL 0.8 Н

Знак утверждения типа

наносится на титульный лист эксплуатационной документации и на табличку на корпусе трансформатора. Способ нанесения - штамп влагостойкой краской или наклейка пленки.

Комплектность

Трансформаторы тока встроенные SBL 0.8 Н    15 шт.

(Зав. №№ 09008873, 09008901, 09008902, 09008904, 09008906, 09008908, 09008910, 09008911, 09008912, 09008913, 09008914, 09008915, 09008916, 09008917, 09008918).

Паспорт    15 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Средства поверки:

-    трансформатор тока ТТИ-3000.5(кл. т. 0,05);

-    прибор сравнения КНТ-03(±0,001 %; ±0,1);

-    магазин нагрузок МР 3027(±4 %)

Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока встроенным SBL 0.8 Н

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки»;

МЭК 60044-1-2003 Трансформаторы измерительные. Часть 1. Трансформаторы тока. Техническая документация фирмы-изготовителя.
